10.8 Zusammenbau Rollfix 2.0 - 600
Errichten Sie zunächst das Grundmodul wie in Abschnitt 10.1 bis 10.4 beschrieben. Schieben Sie die Sicherungsklemmen über
die Sprossen und ziehen Sie die Sterngriffschrauben an. Prüfen Sie jede Verschraubung auf festen Sitz. Die 2m- und
1m-Vertikalrahmen sind auf das Grundmodul zu stecken und wie in folgenden Abschnitten beschrieben zu sichern. Montieren Sie
anschließend den Bordbrettsatz gemäß folgenden Abschnitten.

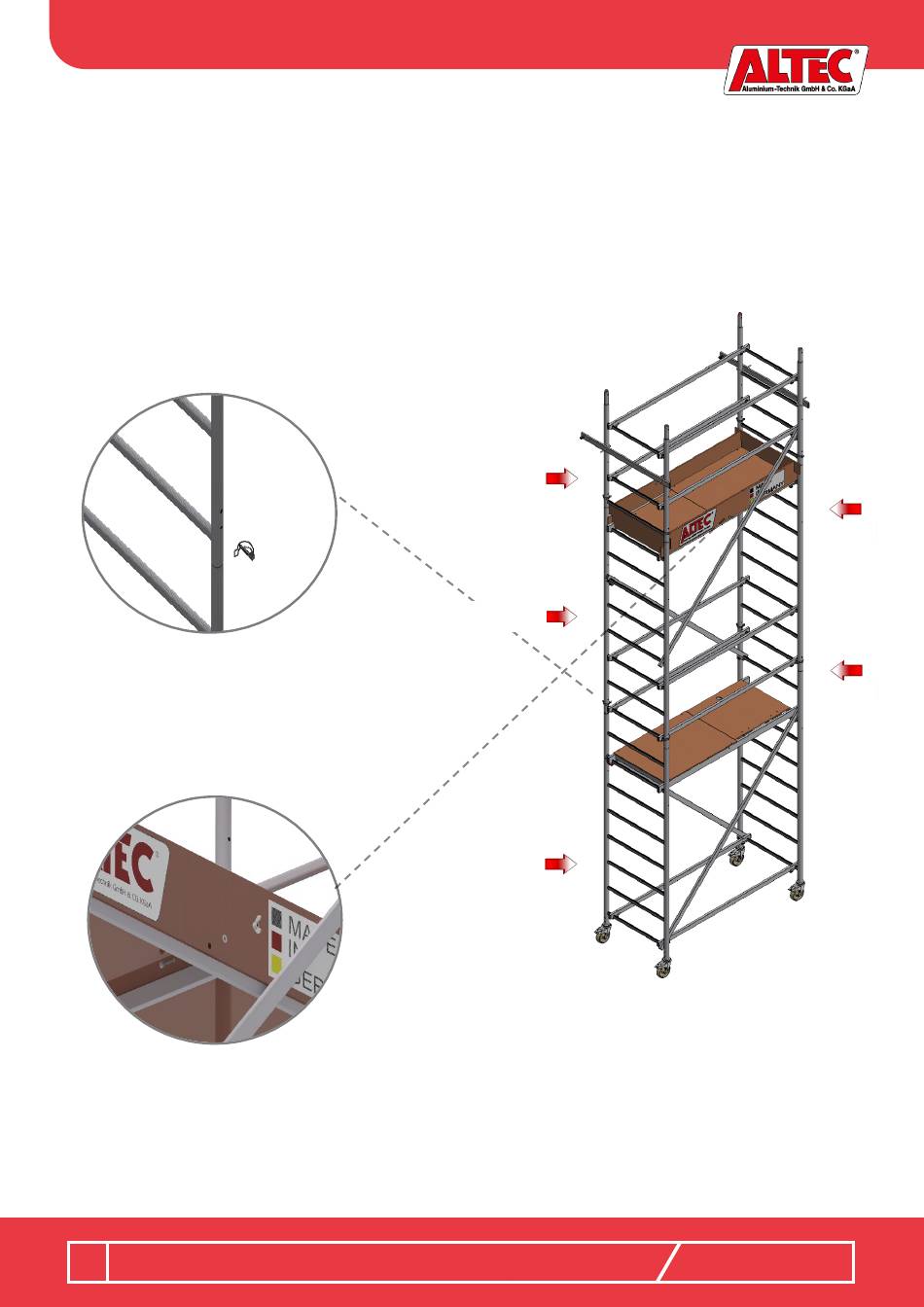

Mit Hilfe des Klappsteckers, der seitlich eingesteckt wird,
verhindert man das Abheben der Aufbaumodule. Dabei muss
der Stecker aus der oberen (=Parkposition) in die untere
Bohrung (=Sicherungsposition) umgesteckt werden.
Stecken Sie im Verband die Bordbretter wie dargestellt auf
den Durchstiegsbelag. Schrauben Sie die Bordbretter mit den
Sechskant-Schrauben M8x40mm, Unterlegscheiben für M8
und den Flügelmuttern M8 seitlich am Durchstiegsbelag fest.
Aufbau- und Benutzungsanweisung
- 18 -
1m-Aufbaumodul
2m-Aufbaumodul
Grundmodul
Pos. 2
Pos. 1
Rollfix 2.0
