SENSOR
ETHERNET 1-3
8023515//2019-11-15 | SICK
Irrtümer und Änderungen vorbehalten

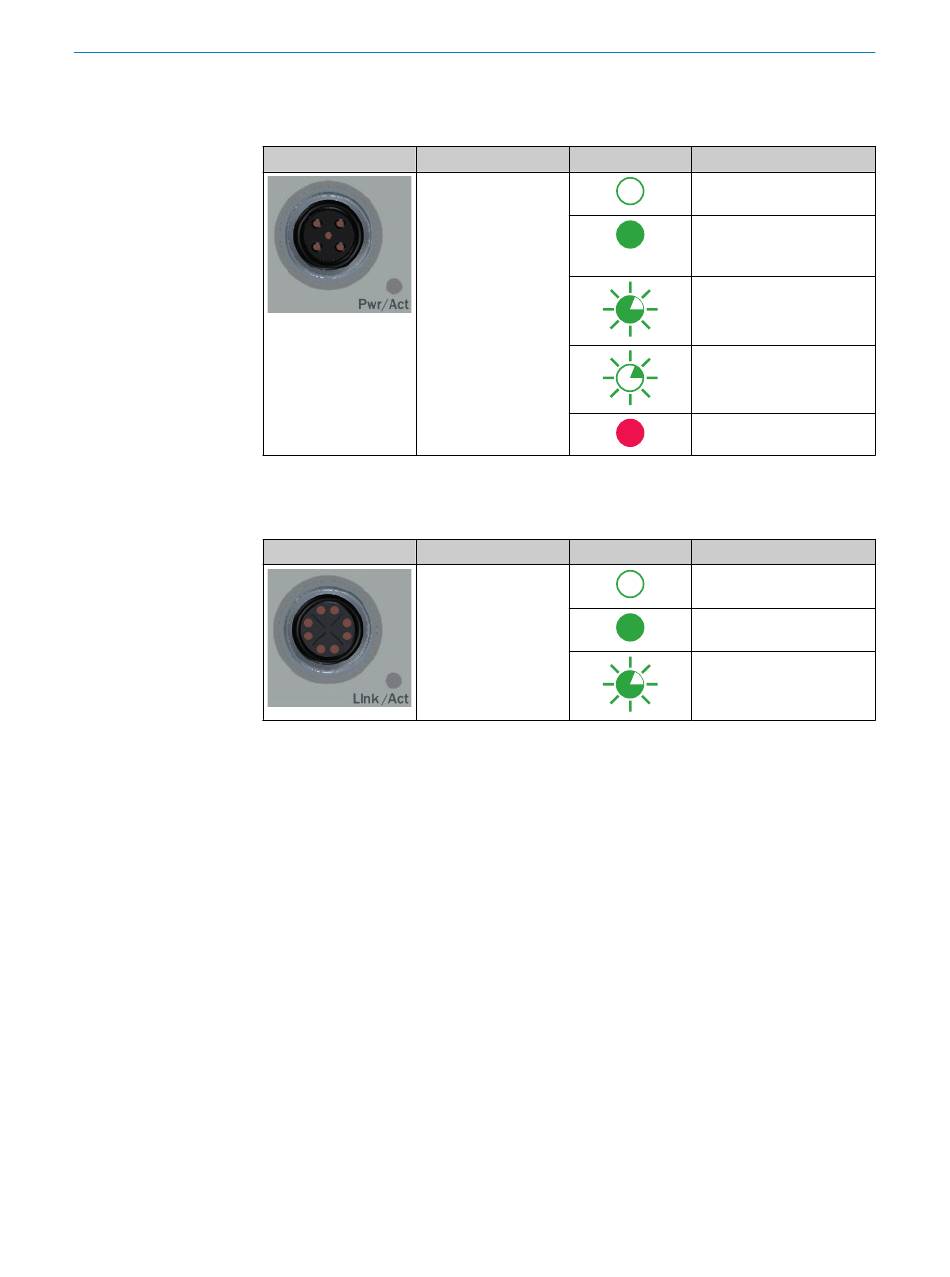

Tabelle 7: Sensor
Lage Bezeichnung
Pwr/Act
Tabelle 8: Ethernet 1-3
Lage Bezeichnung
Link/Act
BEDIENUNG
LED-Verhalten Beschreibung
Keine Spannung am
Anschluss angelegt.
Spannung liegt am
Anschluss an. Keine Signal‐
aktivität.
Spannung liegt am
Anschluss an. Signalaktivi‐
tät.
Keine Spannung am
Anschluss angelegt. Signal‐
aktivität.
Kurzschluss erkannt.
LED-Verhalten Beschreibung
Keine Verbindung mit
Ethernet hergestellt.
Verbindung mit Ethernet
hergestellt.
Datenübertragung über
Ethernet.
