ELEKTRISCHE INSTALLATION
6.5.2
ETHERNET 2-3: PoE Out
18
B E T R I E B S A N L E I T U N G | SIM1004
Modus A*
7
D3-
8
D3+
*
Modus A und Modus B gemäß IEEE 802.3at möglich.
Weitere Hinweise
•
Die SIM1004 benötigt eine Versorgung über PoE der Klasse 4 (z.B. über einen PoE
Injector oder Switch nach Standard 802.3at).
•
Versorgungsspannung SIM,
•
Ethernet-Anschluss z. B. für PC oder Netzwerk
•
Übertragungsrate: 10/100/1000 Mbit/s
•
Bei einer Erweiterung der 1 GigE Schnittstellen durch Ethernet Switch(es) ist zwin‐
gend darauf zu achten, dass Jumbo-Frame-kompatible 1 GigE-Switches verwendet
werden.
4
5
6
3
2
7
1
8

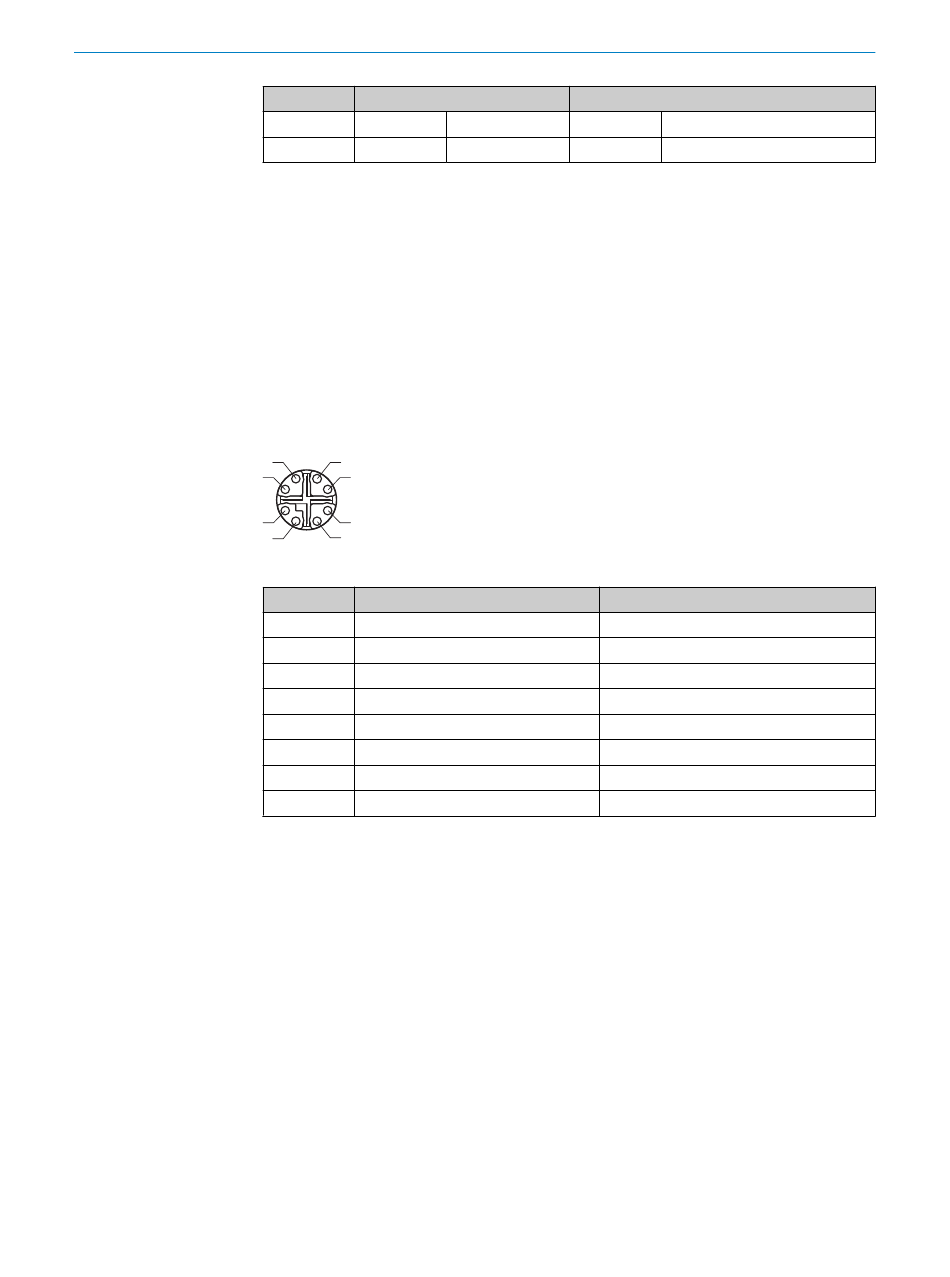

Tabelle 3: Pinbelegung ETH2 - ETH3, M12 - 8 Pol X-kodiert, female
Pin
Daten
1
D1+
2
D1-
3
D2+
4
D2-
5
D4+
6
D4-
7
D3-
8
D3+
Weitere Hinweise
•
Es stehen 2 x 1 GigE-Anschlüsse mit schaltbarem PoE zur Verfügung.
•
Ethernet-Anschluss, z. B. für picoCam und midiCam und SICK LiDAR Scanner oder
für einen PC oder ein Netzwerk.
•
Für die Verwendung der SICK picoCam und midiCam Kamerafamilien sind im
SIM1004 entsprechende Treiber implementiert.
•
Übertragungsrate: 10/100/1000 Mbit/s
•
PoE Spannungsversorgung werksseitig deaktiviert
•
PoE Spannungsversorgung wird erst nach dem Bootvorgang freigeschaltet
•
Informationen zur verfügbaren Leistung
•
Bei einer Erweiterung der 1 GigE-Schnittstellen durch Ethernet Switch(es) ist zwin‐
gend darauf zu achten, dass Jumbo-Frame-kompatible 1 GigE-Switches verwendet
werden.
D3-
DC-
D3+
DC-
siehe „Wichtige Hinweise", Seite
Spannungsversorgung
DC+
DC+
DC-
DC-
siehe „Mechanik und Elektrik", Seite 27
