Aufbau des Gerätes
Schrauben Sie die Gerätefüße (23) auf die Gewinde unter dem Chassis. Stellen Sie den Plattenspieler auf den
vorgesehenen waagerechten Betriebsplatz. Überprüfen und korrigieren Sie dies am Besten mit Hilfe einer
Wasserwaage.
Legen Sie den Antriebsriemen (3) um den Subteller (4) und (für die Geschwindigkeit 33 U/Min) um die obere,
kleine Riemenscheibe des Pulley (2). Bedenken Sie, dass Handschweiß oder Fett die Funktion des Riemens (3)
beeinträchtigen können. Benutzen Sie bitte ein sauberes Tuch oder ein Blatt Küchenpapier.
Für die Geschwindigkeiten 45 U/Min und *** 78 U/Min legen Sie den Antriebsriemen (3) mit dem Werkzeug
(3a) auf die untere, große Riemenscheibe um.
Entfernen Sie die beiden rot gekennzeichneten Transportsicherungsschrauben (1) des Motors wie auch die
Transportsicherung (18) des Tonarmrohres (9).
Setzen Sie den Plattenteller (5) und die Plattentellerauflage (Naturkork- oder Filzmatte) auf die Spindel des
Subtellers (4). Die Wahl der Plattentellerauflage bleibt dem Ausprobieren und der jeweiligen persönlichen
Hörgewohnheit vorbehalten.
Stellen Sie mit Hilfe der drei einstellbaren Gerätefüße (23) und einer Wasserwaage die waagrechte Lage des
Chassis ein.
Verwahren Sie die Transportsicherungsschrauben (1) des Motors (22) und die Transportsicherung (18) des
Tonarmrohres (9) in einem beschrifteten, verschlossenen Briefumschlag, und heben Sie diesen für einen
späteren Transport oder Versand im Originalkarton auf.
Montieren des Gegengewichtes, Auflagekraft einstellen
Drehen Sie das Gegengewicht (6) mit dem verstellbaren Skalenring (6a) nach vorne zeigend gegen den
Uhrzeigersinn auf die Aufnahme am hinteren Ende des Tonarmrohrs (9). Bringen Sie das Tonarmrohr dabei in
die Waage. Ist das Tonarmrohr korrekt ausbalanciert, setzen Sie es wieder auf die Tonarmstütze (8). Halten
Sie das Gegengewicht (6) ohne es zu verstellen fest, und drehen Sie den Skalenring (6a) soweit, bis die Null auf
den Bolzen (15) zeigt.
Stellen Sie durch Drehen des Gegengewichts (6) gegen den Uhrzeigersinn den Wert 18 für ein Auflagegewicht
von 1,8g ein. Ein Teilstrich auf dem Skalenring (6a) entspricht 1mN (10mN = 1g Auflagegewicht).
Das mitgelieferte Gegengewicht (6) ist für Tonabnehmer von 6 - 10g Gewicht geeignet. Für Tonabnehmer
von 11 - 15g, 8 - 11g oder 5 - 8g Gewicht sind schwerere Gegengewichte als Zubehör erhältlich.
Das Einstellen der Auflagekraft muss mit demontiertem Antiskating-Gewicht und abgenommenem
bzw. hochgeklapptem Nadelschutz erfolgen.
Für andere als den montierten Tonabnehmer ist der vom Hersteller genannte Wert einzustellen.
Antiskating

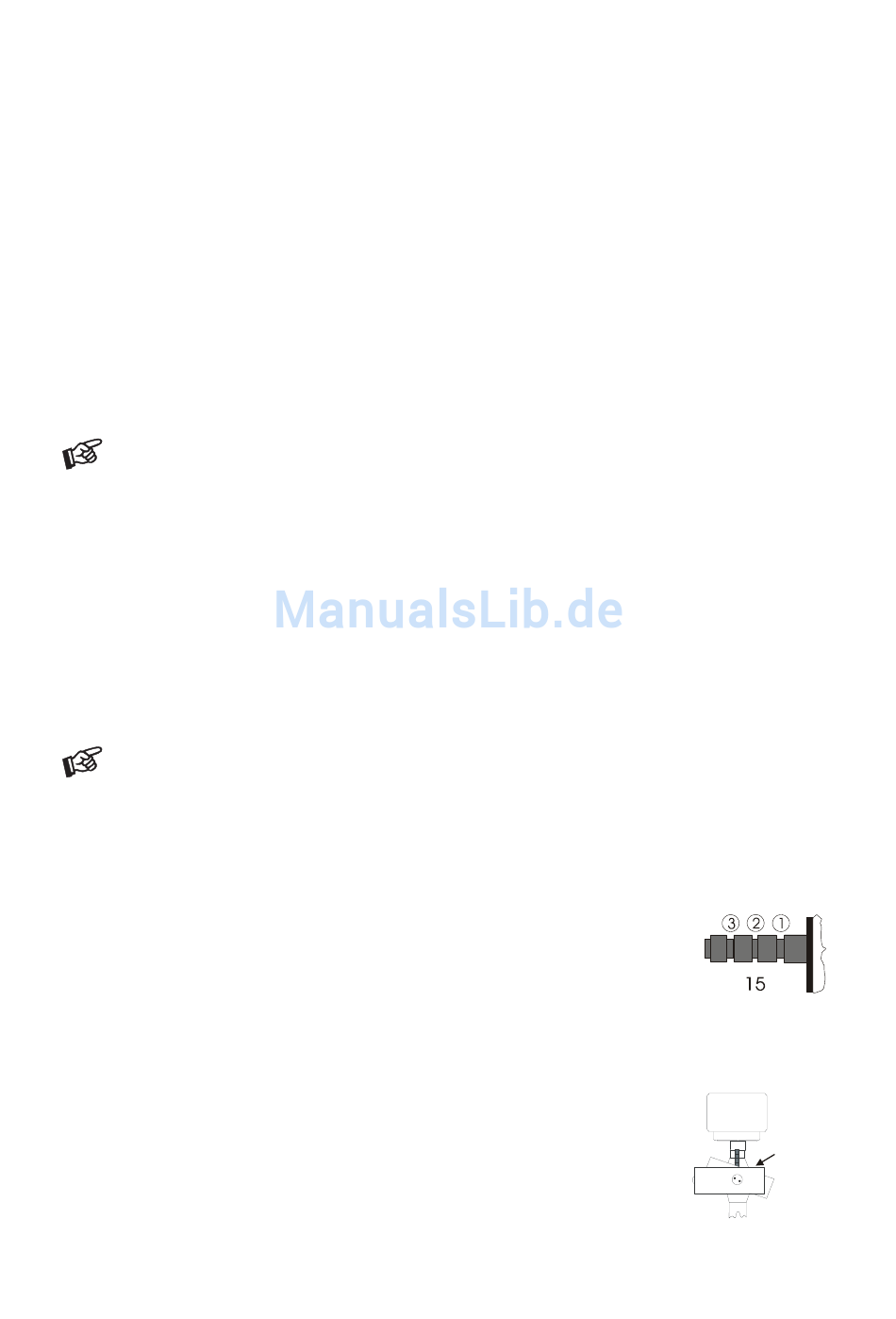

Hängen Sie die Schlaufe des Antiskating-Gewichts (16) in die Rille 2 des Bolzens (15), und führen Sie den Faden
durch die Öse der Führungsstütze (17).
** Der Wert für die Antiskating-Einstellung wird in Abhängigkeit zur eingestellten Auflagekraft gewählt.
Auflagekraft
10 – 14mN
15 – 19mN
20mN und größer
Azimuteinstellung
Die Oberkante des Tonabnehmergehäuses muss parallel zur Plattenoberfläche ausgerichtet sein, damit der
Abtastdiamant die Rille genau abtasten kann.
** Am hinteren Ende des Tonarmrohres (9) befindet sich eine kleine Madenschraube,
nach deren Lösen der horizontale Abspielwinkels (Azimut) eingestellt werden kann.
Lösen Sie die Madenschraube (Achtung: Nicht heraus drehen!) soweit, dass sich
das Tonarmrohr (9) leicht um seine Längsachse drehen lässt. Mit Hilfe z.B. eines
Geodreieckes lässt sich nun die Oberkante des Tonabnehmergehäuses parallel
zur Schallplatte einstellen.
Dazu stellen Sie das Geodreieck mit seiner Basislinie auf den Plattenteller und richten die Oberkante des
Tonabnehmergehäuses an den Parallellinien aus.
4
© Audio Trade GmbH · Pro-Ject RPM 5.1 SuperPack / Ortofon 2M Blue · Version 1.9.10/1.9.10
Rillen (1 – 3) des Bolzens (15)
1
(vom Lagerring aus betrachtet)
2
3
"
"
"
Maden-
schraube
