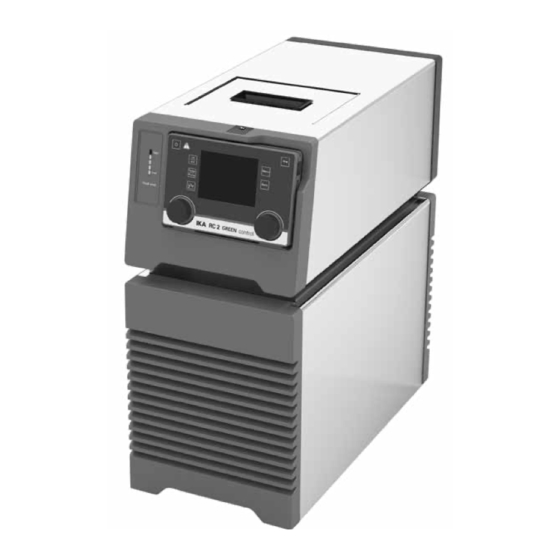

- Seite 1 IKA RC 2 GREEN control Betriebsanleitung...
-
Seite 2: Geräteaufbau
Geräteaufbau Fig. 1 Pos. Pos. Deckel Einfüllöffnung Wireless Controller (WiCo) Griff Lüftungsgitter RS 232-Anschluss USB-Anschluss Anschluss für externen Temperaturfühler Pumpenanschluss IN Pumpenanschluss OUT Netzschalter Netzbuchse Backflow Overflow... -
Seite 3: Inhaltsverzeichnis
Einsetzen des Akku in WiCo ��������������������������������������������������������������������������������������������������������������������������������������9 Befestigung des WiCo an der Station ����������������������������������������������������������������������������������������������������������������������9 Füllen und Entleeren ��������������������������������������������������������������������������������������������������������������������������������������������������9 Flüssigkeiten (Standardinformationen über IKA Flüssigkeiten) ����������������������������������������������������������������������������������11 Bewegen des Geräts ������������������������������������������������������������������������������������������������������������������������������������������������12 Laden des RB 1 Battery Pack (Akku) �������������������������������������������������������������������������������������������������������������������������12 Wechsel des RB 1 Battery Pack im WiCo ������������������������������������������������������������������������������������������������������������������12 WiCo-Halter WH 10 ������������������������������������������������������������������������������������������������������������������������������������������������12... -
Seite 4: Eu-Konformitätserklärung
® -Modul: Richtlinie: 2014/53/EU Normen: EN 300328, EN 301489-1, EN 301489-17, EN 60950-1 Eine Kopie der vollständigen EU-Konformitätserklärung kann bei sales@ika�com angefordert werden� Zeichenerklärung (Extrem) Gefährliche Situation, bei der die Nichtbeachtung des Sicherheitshinweises zu Tod GEFAHR oder schwerer Verletzung führen kann�... -
Seite 5: Sicherheitshinweise
Dies gilt auch für die Bedienung durch geschultes • Beachten Sie, dass nur geschultes Personal mit dem Gerät Fachpersonal� arbeitet� • Unabhängig davon empfiehlt IKA Anwendern die kriti- • Beachten Sie die Sicherheitshinweise, Richtlinien, Arbeits- sche bzw� gefährliche Materialien bearbeiten, den Ver- schutz- und Unfallverhütungsvorschriften�... -
Seite 6: Flüssigkeiten
Kältemittel: Aufgrund des Gewichts muss das WARNING Gerät von mindestens zwei Perso- Das Gerät darf nicht in ATEX-Zonen WARNUNG nen getragen werden� (explosionsgefährdeter Umgebung) verwendet werden� • Das Gerät vorsichtig transportieren (siehe Abschnitt „Be- wegen des Geräts“)� Das verwendete Kältemittel ist ent- WARNUNG •... -
Seite 7: Entsorgungshinweise
Kontakte verursachen könnten� Ein Kurzschluss ten zu erfolgen� kann ein Bersten zur Folge haben� • Kleben Sie bei der Entsorgung des IKA Battery Packs • Das Bersten eines Battery Packs kann Batterieflüssigkeit die Kontakte mit Klebeband ab, um Kurzschlüsse durch freisetzen und einen Brand verursachen�... -
Seite 8: Aufstellung
Auspacken Auspacken: Lieferumfang: - Packen Sie das Gerät vorsichtig aus - RC 2 GREEN control Station mit WiCo - Schäden sind dem Kurier (Post, Bahn oder Logistikunterneh- - Netzkabel men) unverzüglich zu melden� - Schlaucholive NW 8 (2 Stck�) (siehe Fig� 2) - Schlaucholive NW 12 (2 Stck�) -
Seite 9: Einsetzen Des Akku In Wico
Volumenzunahme� Wärmeausdehnung der Flüssigkeit überprüfen� - Den „Backflow“-Anschluss (12) mit einem geeigneten Schlauch am IKA Kalorimeter anbringen� Wenn kein IKA Kalorimeter angeschlossen ist, verschlie- ßen Sie bitte den „Backflow“-Anschluss mit der beilie- genden Kunststoffkappe� External Hinweis: Soll der WiCo permanent auf der Station sein,... - Seite 10 - Sicherstellen, dass das Ablassventil geschlossen ist (Dre- - Um die Flüssigkeit aus dem Bad abzulassen, einen Schlauch hen im Uhrzeigersinn bis Anschlag, siehe Fig� 10)� an den Ablassanschluss anschließen und das Ablassventil mit einem Schlitzschraubendreher im Gegenuhrzeigersinn Hinweise: Bitte Hinweise im Kapitel „Inbetriebnahme" be- drehen�...
-
Seite 11: Flüssigkeiten (Standardinformationen Über Ika Flüssigkeiten)
Flüssigkeiten (Standardinformationen über IKA Flüssigkeiten): Betriebstemperaturbereich Betriebstemperaturbereich Empfohlene Flammpunkt Bezeichnung für offene für geschlossene Sicherheitstemperatur (°C) Bad-Anwendung Bad-Anwendung (°C) (°C) (°C) CF�EG28�N10�80�8 -10 ��� 80 -10 … 80 CF�EG39�N20�80�16 -20 … 80 -20 … 80 CF�EG44�N25�80�19 -25 … 80 -25 … 80 CF�EG48�N30�80�22... -
Seite 12: Bewegen Des Geräts
Bewegen des Geräts: Vor dem Bewegen des Geräts an einen anderen Standort die gesamte Flüssigkeit aus dem Bad ablassen� Das Gerät muss durch zwei Personen an den oberen Hand- griffen angehoben werden� Es kann mit Hilfe der Rollen auf ebenen Flächen durch An- heben und Schieben der Vorderseite bewegt werden�... -
Seite 13: Wico
Bedienfeld und Anzeige Station: 2 GREEN High Fluid level Fig. 16 Pos. Bezeichnung Funktion Flüssigkeitsstandanzeige: Zeigt den Füllstand (bei zu niedrigem oder zu hohem Füllstand schalten die unteren oder oberen LED-Segmente auf Rot)� LED-Leiste: Zeigt die verschiedenen Stati des Thermostats mit unterschiedlichen Farben an� Kontakte: Dient der Kommunikation und dem Laden des WiCo�... -
Seite 14: Inbetriebnahme Und Betrieb
Inbetriebnahme und Betrieb Hinweis: Vor Inbetriebnahme sicherstellen, dass das Gerät Die Temperatureinstellung mit dem linken Knopf (P) ändern� eine Stunde nicht bewegt wurde� Die Einstellung der Pumpendrehzahl mit dem rechten Knopf (R) ändern� Überprüfen Sie, ob die auf dem Typenschild angegebene Span- nung mit der verfügbaren Netzspannung übereinstimmt�... -
Seite 15: Wissenswertes
Wissenswertes Die Thermostateinheit wird über einen WiCo gesteuert� Je nach Struktur des Gebäudes kann der WiCo über die Wenn der WiCo an der Station montiert ist, werden über Bluetooth -Verbindung in einem Abstand von bis zu 15 m ® die Kontakte (C) Daten zwischen der Station und dem von der Station betrieben werden�... -
Seite 16: Menü Navigation Und Menüstruktur
Battery Pack (Akku): Pumpen: Dieses Symbol zeigt den Ladezustand des RB 1 Battery Packs Dieses Symbol zeigt an, dass die Pumpfunktion aktiviert ist� im WiCo an� Das Ladesymbol erscheint, wenn der WiCo Warnung: - mit einem USB Kabel an einen PC angeschlossen ist Dieses Symbol zeigt an, dass eine Warnung aktiviert ist�... - Seite 17 Menüstruktur: Werkseinstellungen TEMPERIEREN Regelung Regelart Intern (int) aktiviert Extern (ext) Regelparameter Automatisch aktiviert Manuell Intern (Kp, Ti, Td, Ts, Prop_Bp, Prop_Bn) 3,0, 20,0, 2,0, 3s, +2,00, -1,00 Extern (Kp, Ti, Td, Ts, Prop_Bp, Prop_Bn) 3,0, 20,0, 2,0, 3s, +2,00, -1,00 Informationen (Kp, Ti, Td, Ts, Prop_Bp, Prop_Bn) Flüssigkeiten CF.EG28.N10.80.8...
-
Seite 18: Menü (Details)
Regelabweichungen ausgeglichen� Ein großes Td bedeutet stellbereich begrenzt� Siehe Tabelle Abschnitt „Flüssigkeiten einen schnelleren, länger wirkenden Einfluß auf die Stellgrö- (Standardinformationen über IKA Flüssigkeiten)“� ße� Zu große Td-Werte können zu Instabilitäten des Reglers Die Maximum und Minimum Temperaturwerte der gewählten führen�... -
Seite 19: Kalibrierwerte Zurücksetzen
2. Grenzwerte: Unter der Option „Externe (ext)“ kann die maximale und minimale Temperatur für die externe Temperaturregelung begrenzt werden� Unter „l Δ T (int - ext) l“ kann die maximale Differenz zwischen der internen und der externen Temperatur eingestellt werden� Die Funktion begrenzt die absolute Temperaturdifferenz zwischen dem externen System und dem internen Bad während des Aufheizungs- und Abkühlungsprozesses�... - Seite 20 PUMPEN: GRAPH: In diesem Menü werden die Optionen des Zeit-Temperatur- Grenzwerte: Diagramms eingestellt� Unter „Grenzwerte" können die maximale und die minimale Drehzahl der Pumpe sowie der maximale Druck eingestellt 1. Automatisch: werden� Die Skalierung der Temperaturachse (Y-Achse) wird auto- matisch, abhängig von der Solltemperatur und der internen und externen Isttemperatur, bestimmt�...
- Seite 21 Die Sollwerte und Einstellungen des Segments sind solange 2) Drehzahl: gültig bis die Isttemperatur zum ersten Mal die Solltempera- Im Menü „Drehzahl" kann eine für die Temperierung geeigne- tur +/- Hysterese erreicht hat� te und sichere Drehzahl angegeben werden� Danach wird automatisch das nächste Programm Segment Hinweis: Die Sicherheitsdrehzahl ist werkseitig auf 2000 ausgeführt�...
-
Seite 22: Usb-Schnittstelle
Empfehlungen zur Ausführung von elektrischen Steckverbindungen für die analoge und digitale Signalübertragung an Labor-MSR-Einzelgeräten� Rev�1�1)� Die NAMUR-Befehle und die zusätzlichen IKA- spezifischen Befehle dienen nur als Low Level Befehle zur Kommunikation zwischen Gerät und PC� Mit einem geeigneten Terminal bzw� Kommunikationsprogramm können diese Befehle direkt an das Gerät übertragen werden�... -
Seite 23: Verbindungsmöglichkeiten Zwischen Gerät Und Externen Geräten
IN_TMODE Temperaturregelung lesen: 0: interne Regelung 1: externe Regelung OUT_SP_1 xxx Die interne Soll-Temperatur XXX einstellen (0: interne Regelung) Die externe Soll-Temperatur XXX einstellen (1: externe Regelung) OUT_SP_12@n Setzen der WD-Sicherheitstemperatur mit Echo des gesetzten Wertes OUT_SP_4 xxx Pumpendrehzahl XXX einstellen OUT_SP_42@n Setzen der WD-Sicherheitsdrehzahl mit Echo des gesetzten Wertes... - Seite 24 Anschlussmöglichkeit WiCo an Station: USB mikro B USB Mikro B USB Mikro A USB mikro A USB Kable Fig. 31 Anschlussmöglichkeit Station an den Computer: 9-poligen RS 232 9-poligen RS 232 RS 232 Kable oder USB Kable USB mikro B USB A USB Mikro B USB A...
-
Seite 25: Instandhaltung Und Reinigung
Fordern Sie hierzu das Formular „Unbedenklichkeitsbe- • Das Staubschutzfilter des Kühlers mit einem Staubsauger scheinigung“ bei IKA an, oder verwenden Sie den down- reinigen oder mit Wasser abwaschen und vor dem Wie- load Ausdruck des Formulares auf der IKA Website www. -
Seite 26: Fehlercodes
Fehlercodes Wenn ein Fehler auftritt, wird dieser durch einen Fehlercode im Display angezeigt� Gehen Sie dann wie folgt vor: Gerät am Geräteschalter ausschalten Korrekturmaßnahmen treffen Gerät erneut starten Fehlercode Effekt Ursache Lösung Error 01 Pumpe aus Kein externer Temepratursensor - Diesen Sensor prüfen Kühlen aus Error 02... -
Seite 27: Zubehör
Silikonschlauch (Nennweite 8) PC 1.1 Kable (RS 232) H.SI.12 Silikonschlauch (Nennweite 12) Labworldsoft ® H.PUR.8 PUR-Schlauch (Nennweite 8 mm) H.PUR.12 PUR-Schlauch (Nennweite 12 mm) H.FKM.8 FKM-Schlauch (Nennweite 8 mm) H.FKM.12 FKM-Schlauch (Nennweite 12 mm) Weiteres Zubehör finden Sie unter: www.ika.com�... -
Seite 28: Technische Daten
Technische Daten Station Betriebsspannung 230 ± 10 % 100 ��� 115 ± 10 % Frequenz 50 / 60 Max� Aufnahmeleistung Arbeitstemperaturbereich °C - 30 ��� RT Betriebstemperaturbereich (mit Fremdheizung) °C - 30 ��� + 70 Temperaturkonstanz – Interne Temperaturregelung 70°C, ±... -
Seite 29: Pumpenkennlinie Gemessen Mit Wasser
Hinweis: Das Kältemittel muss entsprechend den geltenden Vorschriften und Gesetzen entsorgt werden� Technische Änderung vorbehalten! Gewährleistung Entsprechend den IKA-Verkaufs- und Lieferbedingungen Die Gewährleistung erstreckt sich nicht auf Verschleißteile beträgt die Gewährleistungzeit 24 Monate� Im Gewährleis- und gilt nicht für Fehler, die auf unsachgemäße Handhabung tungsfall wenden Sie sich bitte an Ihren Fachhändler�... - Seite 30 VIETNAM IKA Vietnam Company Limited Phone: +84 28 38202142 eMail: sales�lab-vietnam@ika�com Discover and order the fascinating products of IKA online: www.ika.com IKAworldwide IKAworldwide /// #lookattheblue @IKAworldwide Technical specifications may be changed without prior notice�...
