Handleiding TSD 35

5. Handleiding TSD 35
5.1

Doelmatige montage

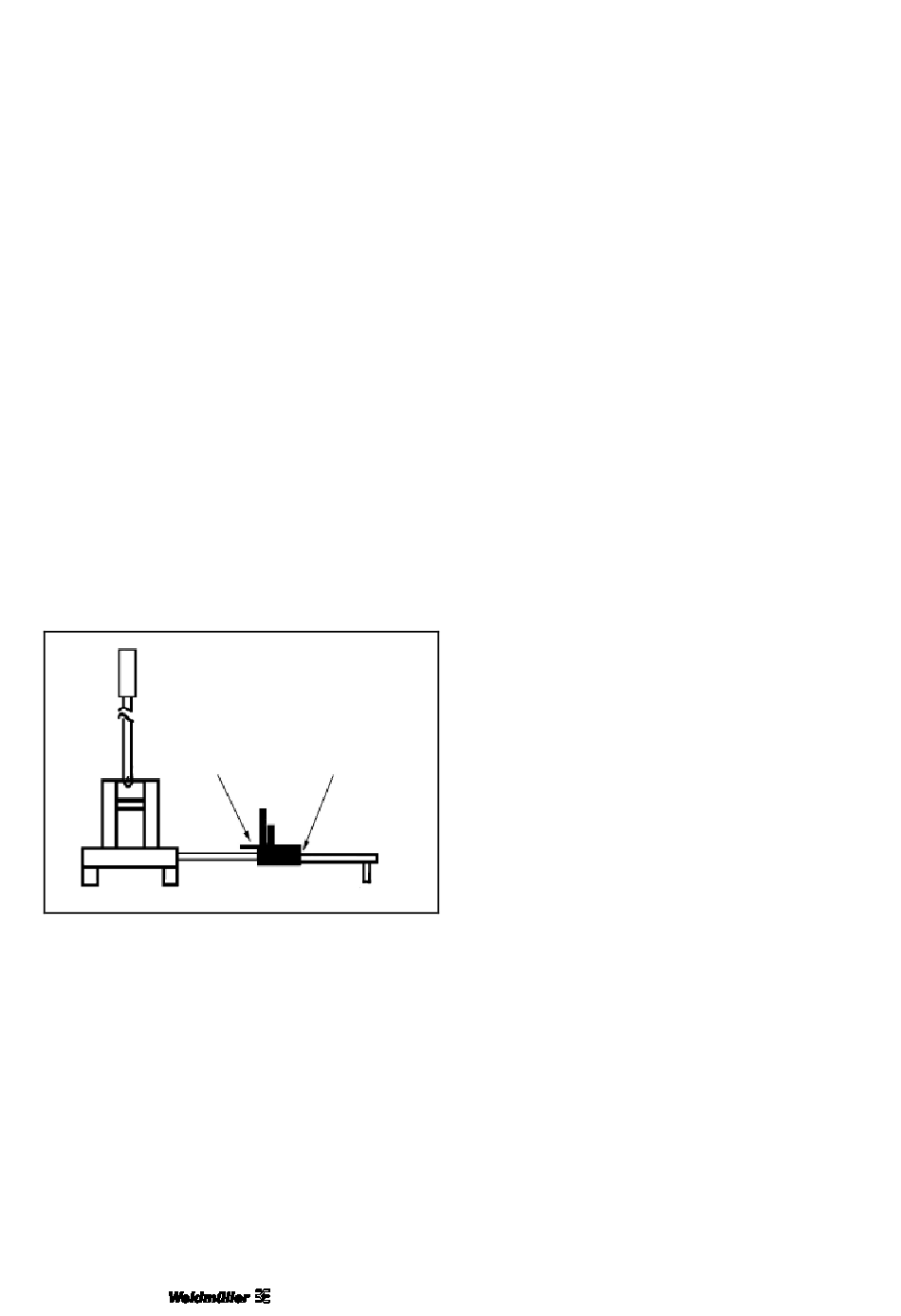

• Monteer de maatbandrail (1) met de twee inbus-
bouten (2). De maatbandrail (1) dient voor lengte-
bepaling van de betreffende DIN-rails.
• Schroef de hendel (3) in het hiervoor bestemde
gat in de excenter (4). Om te snijden trekt u de
hendel (3) naar onderen.
• Het toestel is als tafeltoestel ontworpen. Het toe-
stel moet krachtgesloten op de werkplaats worden
geplaatst.
5.2

Snijden

Voor het snijden wordt eerst de maat aan de rech-
terkant van de schuif (5) (aangeduid door SCHNEI-
DEN) afgelezen en dan de draagrail naar voren aan
de aanslagkap geplaatst.
Perforeren
De hendel (3) wordt gelijktijdig naar voren en naar
beneden getrokken en na het snijden weer op de
grondstand teruggezet.
42
6.
De volgende aanwijzingen m.b.t. arbeidsveiligheid
zijn principiële verklaringen over de mogelijke geva-
ren als gevolg van het gebruik van het snij- en
stanstoestel. Deze aanwijzingen dienen daarom
strikt worden nageleefd door het bedieningsperso-
neel.
Het snij- en stanstoestel dient zodanig op een hori-
zontaal vlak of tafel te worden geplaatst dat een on-
opzettelijk omkantelen of neervallen gedurende de
bediening kan worden voorkomen.
Bij de bewerking van aanzienlijk uitstekende delen
bestaat een verhoogd risico van letsel. Let boven-
dien op dat geen andere personen het gevaarlijke
gebied betreden.
Het snij- en stanstoestel mag niet op transportmid-
delen (hefbruggen, voertuigen) worden gebruikt.
Let bij het gebruik van het snij- en stanstoestel altijd
op voldoende verlichting.
Bij het werken met het snij- en stanstoestel dient het
zwenkbereik van de hendel in acht te worden geno-
men.
Nooit gelijktijdig meerdere profielen snijden of perfo-
reren!
Snijden
Alleen personen die de handleiding hebben gelezen
mogen met het toestel voor het snijden en stansen
van draagrails zelfstandig bedienen.
De gebruikers dienen tijdens het bedrijf erop te let-
ten dat geen gevaar ontstaat voor zichzelf en andere
personen.
Wordt door een gebrek of schade aan het snij- en
stanstoestel de bedrijfsveiligheid beperkt, dient het
toestel ogenblikkelijk buiten werking te worden ge-
steld. Stuur dan het toestel naar de fabrikant om de
vereiste onderhoudswerkzaamheden en reparaties
te laten uitvoeren.

Arbeidsveiligheid

00/07.12
