Notice d'utilisation TSDL

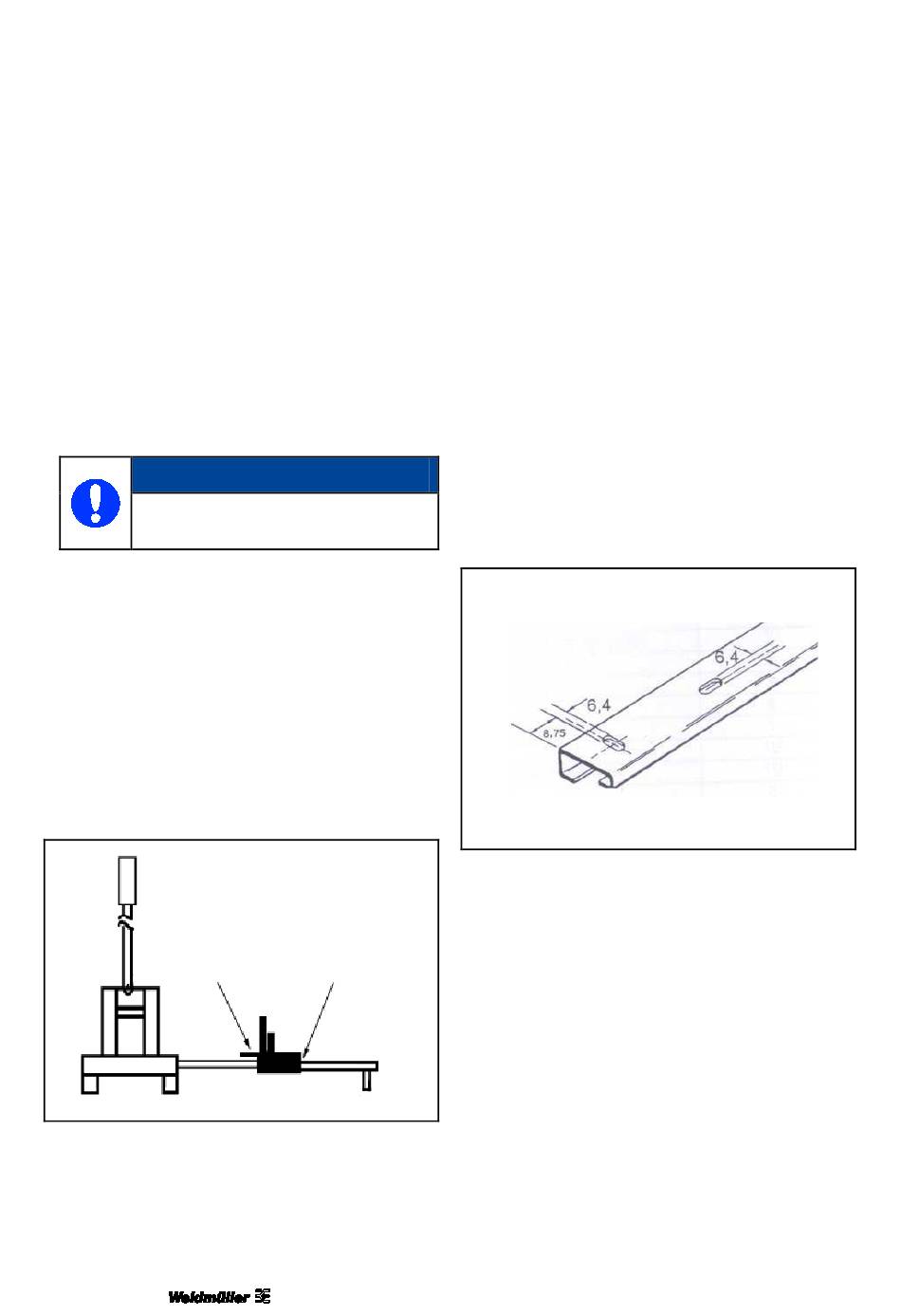

4. Notice d'utilisation TSDL
4.1

Obligations de montage

• Le rail de butée longitudinale (2) doit être monté
sur la presse de base (1) sur les perçages prévus
(11). Le coulisseau (3) se monte sur le rail de bu-
tée longitudinale (2).
• Le levier manuel (4) se visse dans le perçage pré-
vu (22) sur la presse de base (1).
• La découpeuse se fixe sur l'appui de la table à
l'aide des perçages (33) prévus en sous-face de
l'appareil et du matériel de fixation.
REMARQUE
Le matériel de fixation n'est pas com-
pris à la livraison !
• L'appareil est conçu en modèle de table. L'appareil
doit être relié de manière solidaire du poste de tra-
vail.
4.2 Découpe
Pour la découpe on vient lire la mesure à droite du
coulisseau (3) (repéré par SCHNEIDEN) et le profilé
support est placé devant, au niveau du volet de bu-
tée (5). Sur les pièces particulièrement courtes, on
lève le volet de butée pour pouvoir sortir la pièce de
la presse.
Poinçonner
On baisse le levier manuel (4) en avant et on le re-
met en position de départ après la procédure de dé-
coupe.
20
4.3
Pour perforer dans le sens de la longueur (Y) on
vient lire la mesure désirée à gauche du coulisseau
(3) (repéré par LOCHEN) et le profilé support se
place sur la goupille de butée (7) Ø 6 mm. Pour ef-
fectuer une perforation centrale dans le profilé sup-
port, vous pouvez régler avec précision les pla-
quettes de guidage (6) en entrée et en sortie de la
presse de base au moyen des vis sans tête.
Pour perforer des trous transversaux (X), on insère
le profilé support dans l'ouverture adéquate sur l'ap-
pareil de base. La distance à la face frontale est de
8,75 mm et est réglée en fixe sur l'appareil.
Découper

Perforation

00/07.12
