3.3 Models P-462 and P-464
In afbeelding 3 en de tabel daaronder worden de
belangrijkste voorzieningen weergegeven van de P-
462, voor gebruik met enkelwerkende cilinders, en P-
464, voor gebruik met dubbelwerkende cilinders.

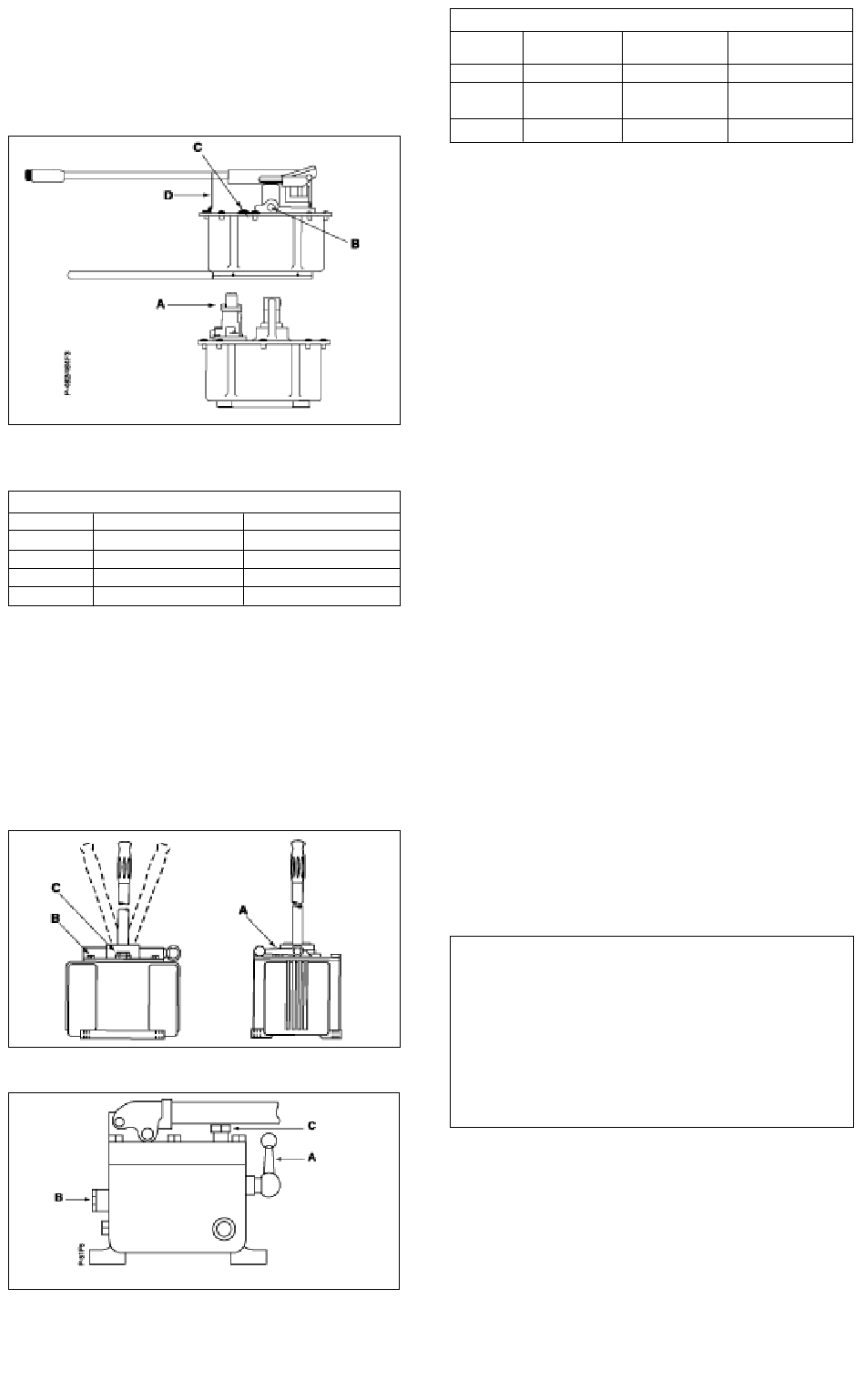

Afbeelding 3, P-462 en P-50
Afbeelding 3 P-462
A 3-weg klep met 2 standen
B 3/8 NPTF Uitlaatpoort
C Ontlucht-/vuldop
D Pompstang
3.4 Model P-25, P-50, and P-51
In afbeelding 4 worden de P-25 en P-50
weergegeven, die beide uitgerust zijn met een
pompstang die in beide richtingen werkt. In
afbeelding 5 wordt de P-51 handpomp weergegeven.
De hoofdonderdelen van deze pompen vindt u in de
tabel daaronder.
Afbeelding 4, P-25 en P-50
Afbeelding 5, Model P-51
Tabel 3
P-464
4-weg klep met 3 standen
3/8 NPTF Uitlaatpoort
Ontlucht-/vuldop
Pompstang
Afbeelding P-25
4, 5
A Ontlastventiel
B 1/4 NPTF
Uitlaatpoort
C Ontlucht-/vuldop Ontlucht-/vuldop
4.0 INSTALLATIE
4.1 Aansluiten van de pomp
1. Draai de slang in de pompuitlaat. Wikkel
anderhalve slag
schroefdraadafdichtmiddel)
slangaansluiting, waarbij de eerste volledige gang
wordt vrijgelaten om er zeker van te zijn dat de
tape niet in het hydraulische systeem terecht
komt en lekkage en/of schade veroorzaken. Knip
de losse uiteinden af.
2. Installeer een manometer tuseen de pomp en
cilinder voor grotere veiligheid en een betere
systeembediening.
3. Sluit de slang(en) aan op uw cilinder of
gereedschap.
OPMERKING: Bij enkelwerkende cilinders wordt één
slang tussen de pomp en de cilinderaangesloten. Bij
dubbelwerkende cilinders worden twee slangen
aangesloten. Sluit één slang aan tussen de drukpoort
van de pomp en de drukpoort van de cilinder. Sluit
een andere slang aan tussen de terugtrekpoort van
de pomp en de terugtrekpoort van de cilinder.

4.2 Ontluchten van de pomp

Zie onderstaande tabel om te bepalen of uw pomp
dient te werken met een reservoir met of zonder
ontluchting. Pompen met ontluchting leveren een
beter werkrendement. Bij pompen met een nylon
reservoir wordt de ontlucht-/vuldop 1/4 slag tegen de
klok in gedraaid om te ontluchten. Zie voor andere
pompen de sticker op de pomp. Sluit het ventiel
voordat u de pomp vervoert om olielekkage te
voorkomen.
ONTLUCHTEN
EHF-65. . . . zonder ontluchting
P-18 . . . . . . zonder ontluchting
P-25 . . . . . . . . beide mogelijk
P-39, 1003 . zonder ontluchting
P-50 . . . . . . . . beide mogelijk
P-51 . . . . . . . . met ontluchting
P-80, 1006 . zonder ontluchting
P-84 . . . . . . zonder ontluchting
P-141, 1001. . . beide mogelijk
P-142, 1002. . . beide mogelijk
4.3 Stand van de pomp
Zie onderstaande tabel om de juiste bedrijfsstand
voor uw pomp te bepalen.
40
Tabel 4 en 5
P-50 P-51
Ontlastventiel Ontlastventiel
1/4 NPTF 1/4 NPTF
Uitlaatpoort Uitlaatpoort
Ontlucht-/vuldop
teflon-tape (of
rond
P-142AL . . . zonder ontluchting
P-202 . . . . . . . beide mogelijk
P-391, 1004. . . beide mogelijk
P-392, 1005 . . beide mogelijk
P-392AL . . . . . met ontluchting
P-462 . . . . . . . met ontluchting
P-464 . . . . . . . met ontluchting
P-801 . . . . . zonder ontluchting
P-802 . . . . . . . beide mogelijk
P-842 . . . . . . . beide mogelijk
geschikt
