FRANÇAIS
AMPLIFICATEUR Platine à boutons-poussoirs
CITYLINE
Câble 5 voies
Vous pouvez utiliser
celui du modèle
d'extension d'appels.
PUT
CN1
NTRITT
CN1

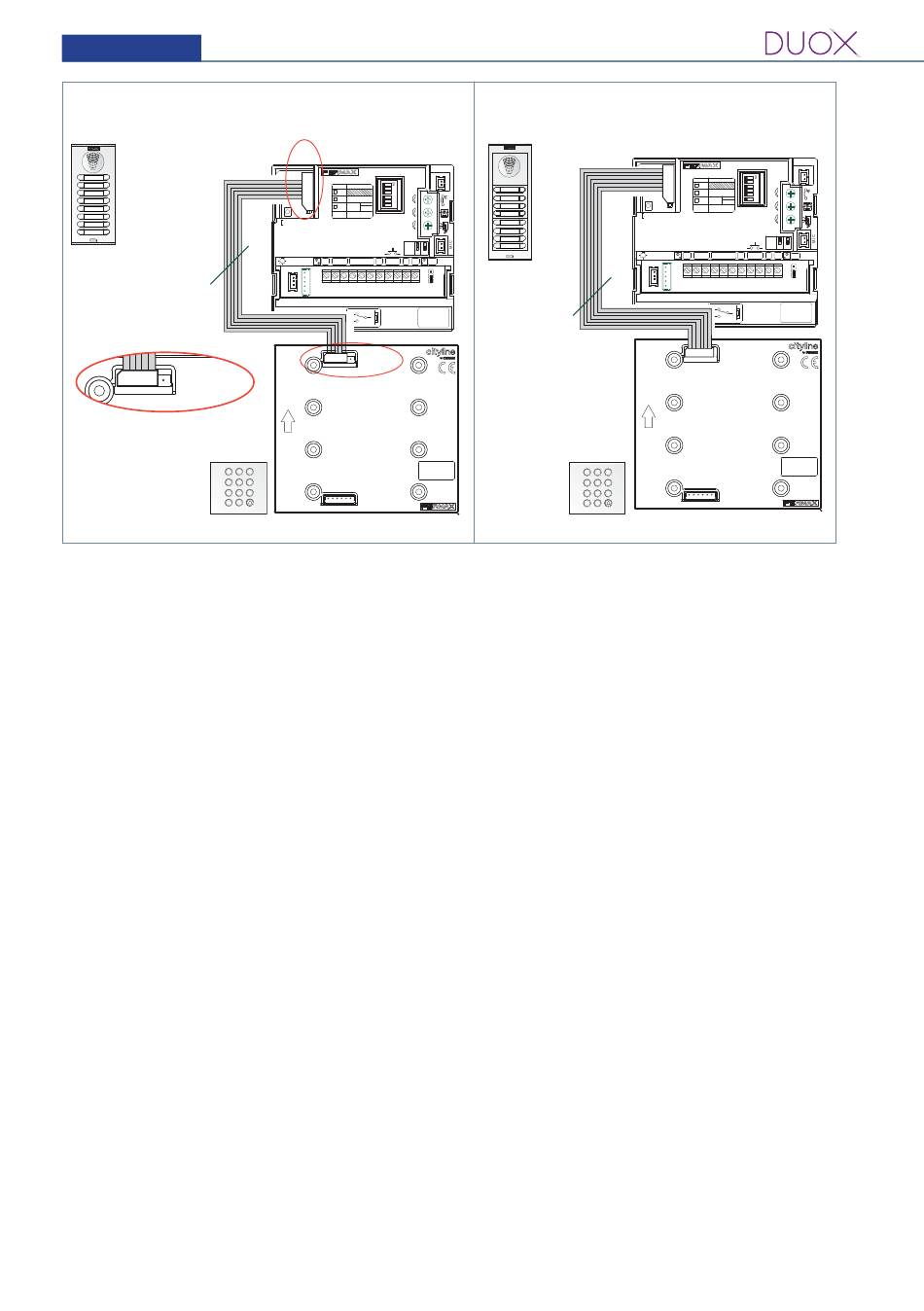

Détail
Connecter le câble 5
voies au clavier (CN1)
: laisser la broche de
1
droite vide.
4
7
A
ref. 7439
Programmation des Postes.
1. Une fois le poste connecté, appuyer sur le bouton de programmation (un bip est émis).
En le relâchant, on entend un son indiquant l'entrée en mode programmation.
(en décrochant le combiné, la communication audio avec la platine est activée
automatiquement et il est ainsi possible d'avoir une conversation avec la personne se
trouvant près de la platine de rue pour indiquer le logement qui va être programmé).
2. On saisit le numéro du logement sur le clavier et on appuie sur %. La confi rmation de la
programmation a lieu.
* Le poste ne fonctionnera pas tant qu'il n'aura pas été programmé.
Pour plus de détails, voir les instructions du poste DUOX code 97695 et les différentes
rubriques de cette section II : « Codes d'appel sur l'amplifi cateur DUOX » et « Appel à
destination du logement depuis la platine Direct ».
REMARQUES :
- Le système DUOX utilise, pour le terminal du logement, des adresses à 6 chiffres.
- La programmation se fait toujours à partir de la platine activée en tant que MASTER.
- Quelle que soit l'installation (un seul bâtiment ou plusieurs), il ne peut y avoir qu'une seule platine
MASTER à la fois, qu'elle soit confi gurée comme platine de sous-bâtiment, de bâtiment ou d'entrée
générale.
- Lors de la programmation de chaque poste, ce dernier acquiert le début de l'adresse assignée à la
platine de rue, s'il ne s'agit pas d'une platine d'entrée générale.
- Une platine de rue est confi gurée en tant que platine MASTER via le bouton-poussoir SW1 de
l'amplifi cateur. Si l'on appuie sur le bouton SW1 rapidement 3 fois de suite, on active la platine en tant
que platine MASTER et une tonalité de confi rmation (bip-bip) est émise. Il est également possible
d'effectuer la confi guration via un code sur clavier, sans avoir à ouvrir la platine. Pour de plus amples
informations, voir « Confi guration de la platine Direct ».
La séquence serait la suivante. Activation de la platine en tant que platine MASTER : 10 (bip) 1 (bip-
bip).
Pag 58
CN1
DUOX
AMPLIFICADOR
CN1
AMPLIFIER
CN1 PACK EXTENSION
A
TYPE
Nº
B
EG
C
+
D
BK
E
-
BK
SW1
F
SB
DL2
+
DL2
LED
Nº
PL
-
IDIOMA
LANGUAGE
+
SW1 PROG
-
ONE
EXIT
TO
JP1
ONE
BUS
CN2 CN3
P2
B B
C
NO NC
BS
-
S
P1
+ 2
1
NC
C
NO
ENTRADA/INPUT
CN1
ARRIVÉE/EINTRITT
CN1
UP
2
3
5
6
8
9
CN2
0
B
SALIDA/OUTPUT
SORTIE/AUSGANG
AMPLIFICATEUR Platine à boutons-poussoirs
SKYLINE
SPK
ON OFF
JP1
C
No
VERSION
:
Câble 6 voies
MÓDULO TECLADO
KEYPAD MODULE
MODULE CLAVIER
TASTATURMODUL
1
4
7
A
ref. 7439
DUOX
AMPLIFICADOR
CN1
AMPLIFIER
CN1 PACK EXTENSION
A
TYPE
Nº
B
EG
C
D
BK
E
SW1
BK
F
DL2
SB
DL2
LED
Nº
PL
IDIOMA
LANGUAGE
SW1 PROG
ONE
EXIT
TO
JP1
ONE
BUS
CN2 CN3
P2
B B
C
NO NC
BS
-
S
+ 2
1
NC
C
NO
ENTRADA/INPUT
ARRIVÉE/EINTRITT
CN1
UP
2
3
5
6
8
9
CN2
SALIDA/OUTPUT
0
B
SORTIE/AUSGANG
SPK
+
-
+
-
+
-
ON OFF
P1
JP1
C
No
VERSION
:
MÓDULO TECLADO
KEYPAD MODULE
MODULE CLAVIER
TASTATURMODUL
