4.10.4. Zoomen der Trendansicht
Standardmäßig werden in der Trendansicht jeweils 1 Stunde Daten angezeigt. Sie können
die Trendansicht zoomen, um verschiedene Zeitintervalle anzuzeigen. Verfügbar sind die
Intervalle 1, 2, 4, 8, 12 und 24 Stunden.
Beachten Sie, dass nur die horizontale Achse (Zeit) zoomt, nicht die vertikale Achse (rSO
Werte).
Zoomen der Trendansicht:
1.
Um den Zeitbereich zu verkleinern und zu vergrößern, platzieren Sie zwei Finger
horizontal in einem Abstand von 1 bis 2 Zoll im Trenddiagramm und schieben Sie
diese zusammen.
2.
Platzieren Sie zum Vergrößern und Anzeigen eines kürzeren Zeitbereichs zwei
Finger nebeneinander horizontal im Trenddiagramm und schieben Sie diese
auseinander.
Hinweis: Die Einstellung Zoom bleibt während des Aus- und Einschaltens wirksam.
4.10.5. Überprüfen von Daten, die aus der Trendansicht gescrollt wurden
Während der Dauerüberwachung werden Trenddaten aus der Trendansicht nach links
verschoben. Sie können diese Trenddaten während der Überwachung überprüfen, indem
Sie die Trendansicht nach rechts ziehen.
Die aktuellen rSO
-Werte werden weiterhin angezeigt, während Sie ältere Trends
2
überprüfen. Aktuelle Trends werden jedoch erst angezeigt, wenn Sie die Trendansicht nach
links wischen. Als Hinweis darauf, dass aktuelle Trends nicht angezeigt werden, wird in der
Trendansicht „REVIEW-MODUS" angezeigt.

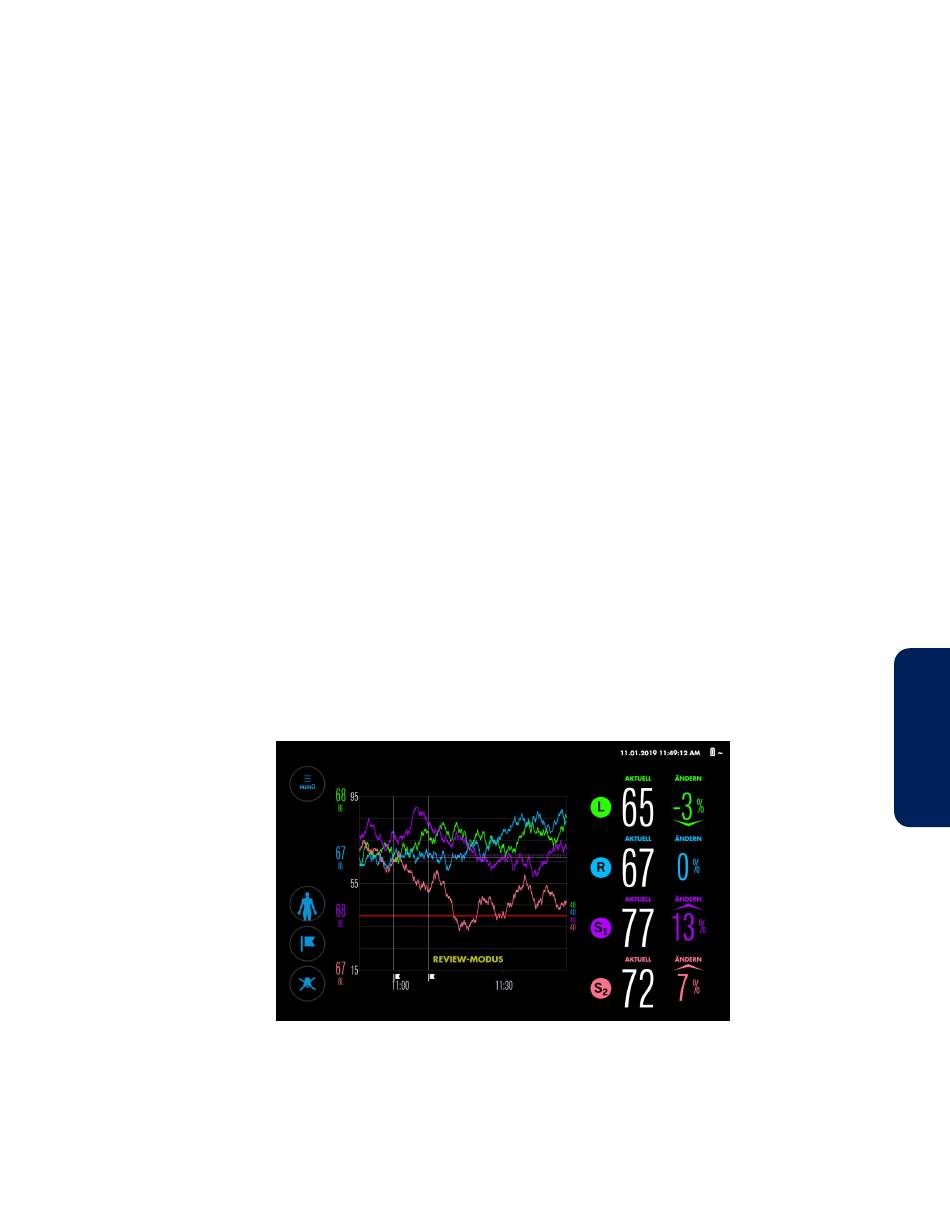

Abbildung 46. Trendansicht – Überprüfungsmodus
Überprüfen von Daten, die aus der Trendansicht gescrollt wurden:
1.
Tippen Sie kurz in das Trenddiagramm und wischen Sie nach rechts. Die Daten
verschieben sich in der Zeit zurück, wie in der Zeitskala angegeben. Die Meldung
„REVIEW-MODUS" wird angezeigt.
-
2
Bedienungsanleitung Deutsch 63
