16.2 Montieren des Innengeräts

16.2.1 Richtlinien zur Installation der Inneneinheit

Referenz für Installateure und Benutzer
58
Installationsoptionen
A
b
a
≥620
B
a b
≥620
C
c
d
a
b
≥620

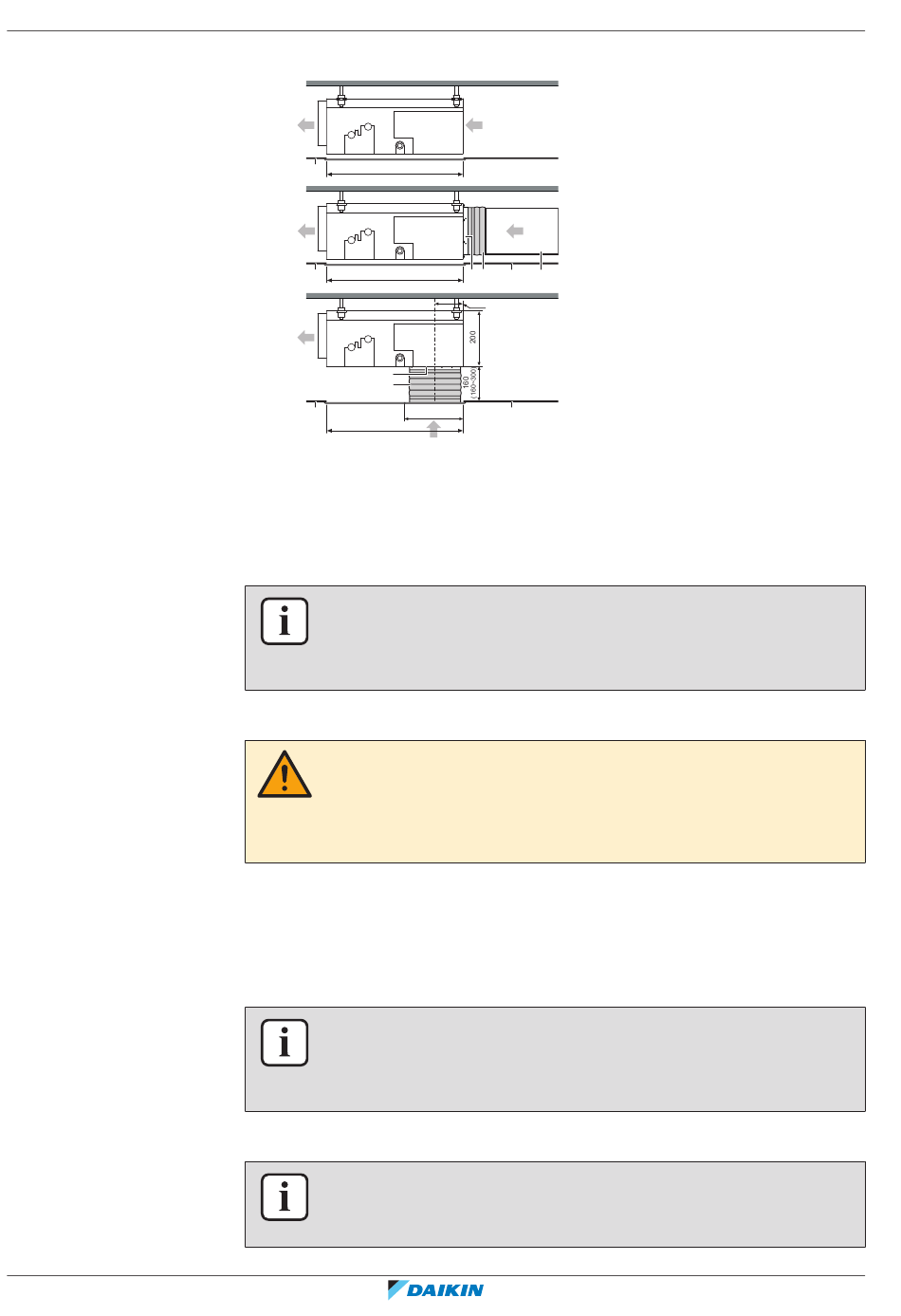

A Standardmäßiges Ansaugen auf der Rückseite
B Installation mit rückseitigem Gewebestutzen und Kanal
C Installation mit Gewebestutzen unten und Lufteinlassgitter
a Deckenoberfläche
b Deckenöffnung
c Flansch (bauseitig zu liefern)
d Segeltuchanschluss für Lufteinlassblende (bauseitig zu liefern)
e Kanalführung
f Lufteinlassblende (bauseitig zu liefern), Öffnung mit Luftfilter (bauseitig zu liefern)
INFORMATION
Einige Optionen erfordern möglicherweise zusätzlichen Raum für Servicearbeiten.
Beachten Sie die Informationen in der Installationsanleitung für die benutzte Option,
bevor Sie die Installation durchführen.
Anforderungen der Mindest-Fußbodenfläche
ACHTUNG
Die gesamte Kältemittelfüllung im System KANN NICHT unter dem Wert liegen für die
Mindest-Fußbodenfläche des kleinsten Raums, der versorgt wird. Informationen zu
Anforderungen der Mindest-Fußbodenfläche bei Inneneinheiten finden Sie in der
Installations- und Betriebsanleitung der Außeneinheit.
INFORMATION
Optionale Einrichtungen. Lesen Sie vor der Installation einer optionalen Einrichtung
die zugehörige Installationsanleitung. Abhängig von den Bedingungen vor Ort ist es
möglicherweise einfacher, erst die optionale Einrichtung zu installieren.
Installationsoptionen
INFORMATION
Indem die Austauschplatte durch die Halteplatte des Luftfilters ersetzt wird, kann die
Einheit so benutzt werden, dass das Ansaugen von unten geschieht.
c d a e
100
f
a
≥400
(mm)
FXDA10~63A2VEB
VRV System Klimagerät
