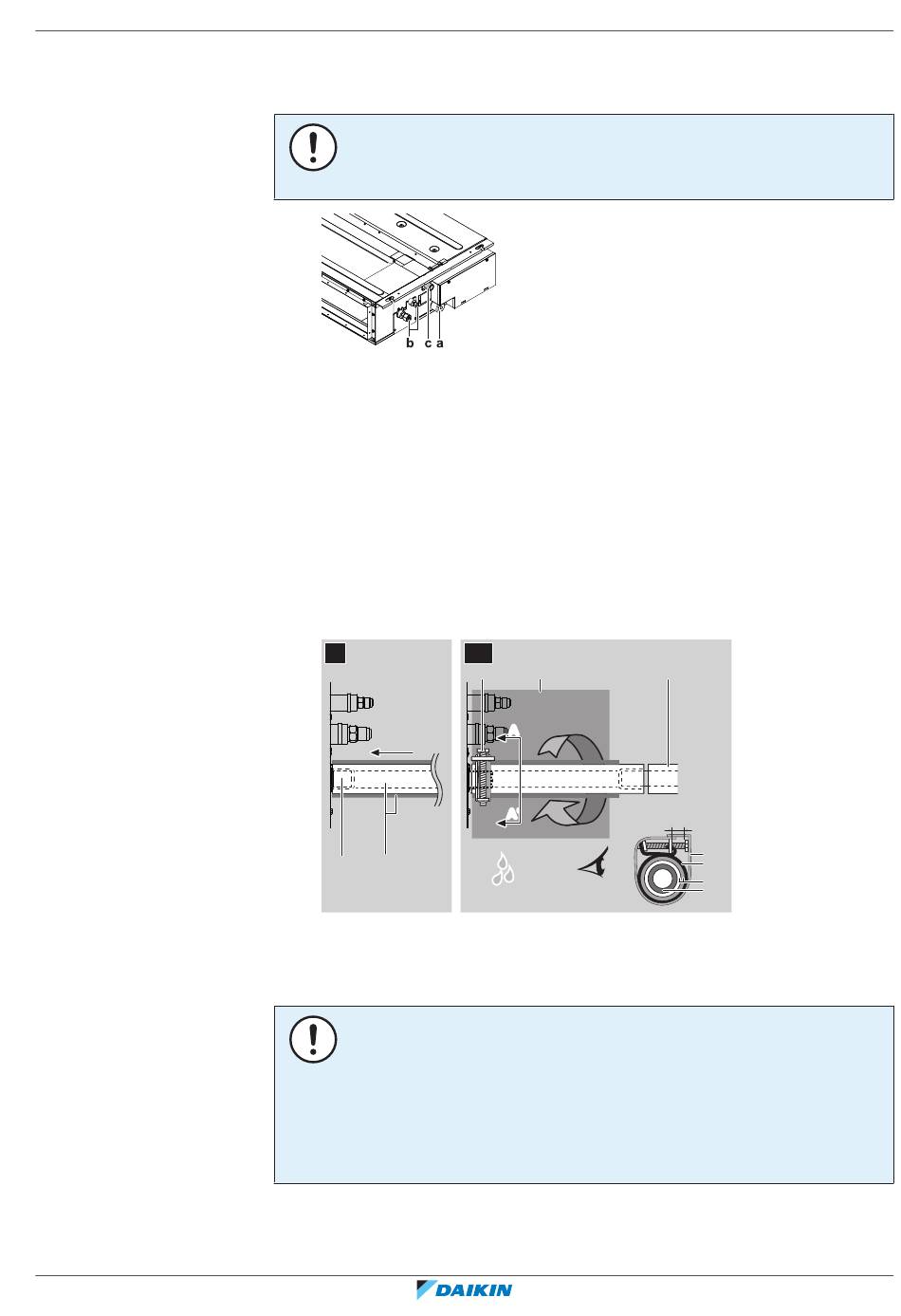

Abflussrohr an der Inneneinheit anschließen
FXDA10~63A2VEB
VRV System Klimagerät
4P599621-1 – 2020.05
a T-Verbindung
HINWEIS
Bei falschem Anschließen des Abflussschlauches kann es zu Leckagen kommen, so
dass der Bereich der Installation und die Umgebung beschädigt werden können.
a Abfluss-Auslass für Wartungsarbeiten
b Kältemittelleitungen
c Abflussrohr-Anschluss
1 Den Abflussschlauch so weit wie möglich auf den Abflussrohr-Anschluss
schieben.
2 Die Metallschelle befestigen und festziehen, bis der Schraubenkopf weniger
als 4 mm Abstand von der Metallschelle hat.
3 Auf Wasserleckagen
4
Wasserleckagen" [
4 Das große Dämmungskissen (= Isolation) um die Metallschelle und den
Abflussschlauch wickeln und mit Kabelbinder befestigen.
5 Abflussrohr am Abflussschlauch anschließen.
1
1
a b
a Abflussrohr-Anschluss (am Gerät angebracht)
b Ablaufschlauch (Zubehör)
c Metallschelle (Zubehör)
d Großes Dichtungspad (Zubehör)
e Abflussleitung (bauseitig zu liefern)
HINWEIS
▪
Den Abflussrohrstopfen NICHT entfernen. Sonst könnte Wasser auslaufen.
▪
Der Abflussauslass dient nur zum Ablassen von Wasser, bevor Wartungsarbeiten
durchgeführt werden.
▪
Gehen Sie beim Einsetzen und Herausnehmen des Abflussstopfens vorsichtig vor.
Wird zu viel Kraft angewendet, kann der Ablaufstutzen der Ablaufwanne
beschädigt werden.
Abflussstopfen herausziehen.
▪ Den Stopfen NICHT hin- und her ruckeln.
prüfen (siehe
64]).
2~6
c d
2 4
A A
A' A'
A-A'
3
16 Installation des Geräts
|
"So prüfen
e
5
≤4 mm
d
c
b
a
