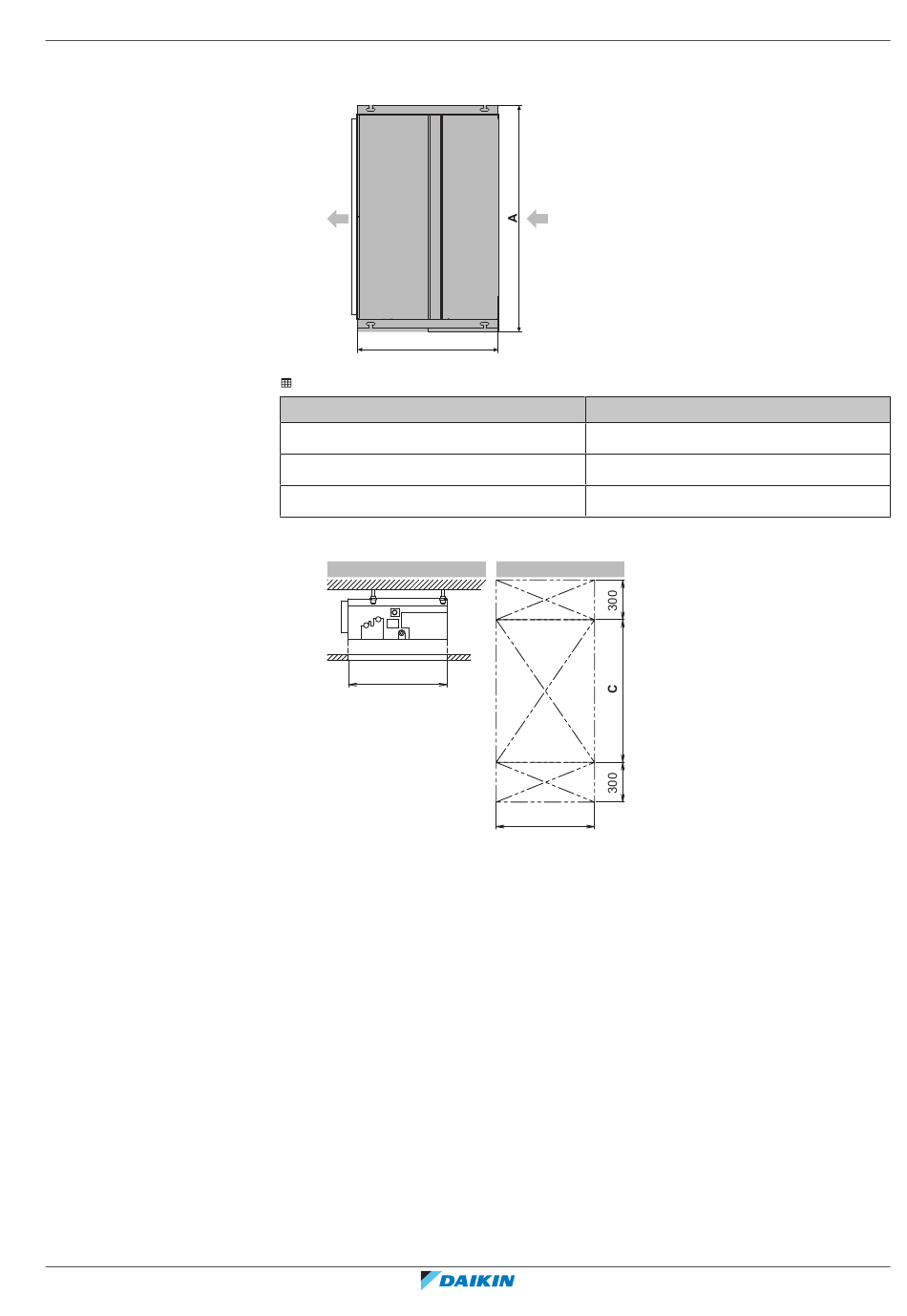

▪ Abmessungen der Deckenöffnung. Achten Sie darauf, dass die Größe der
Deckenöffnung im Rahmen der folgenden Grenzen liegt:
620
16‒1 Abmessung der Deckenöffnung (A)
Klasse
10~32
40~50
63
Platz für Wartungsarbeiten
A
620
A Seitenansicht
B Draufsicht
C Klasse 10~32: 750 mm
Klasse 40+50: 950 mm
Klasse 63: 1150 mm
16 Installation des Geräts
|
(mm)
A (mm)
790
990
1190
B
620
