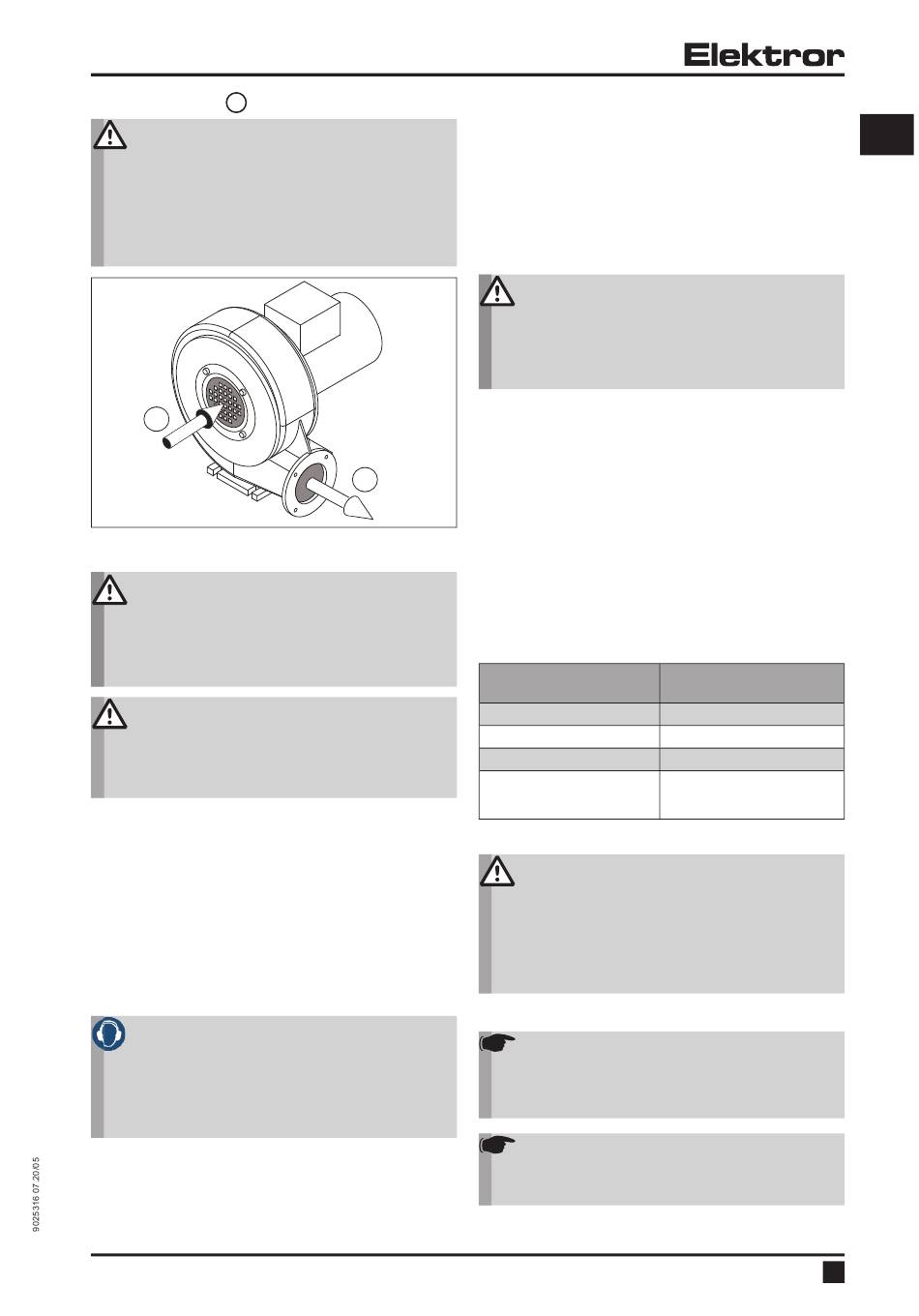

1.6 Ausblaswirkung 2
Warnung!
Verletzungsgefahr durch herausschleudernde
Teile!
Durch Verunreinigungen, Fremdkörper und nicht
zulässigen Medien, besteht die Möglichkeit, dass
Gegenstände mit hoher Geschwindigkeit aus dem
Auslass des Ventilators geschleudert werden!
Vergewissern Sie sich, dass der Ventilator nur
reine Luft fördert!
1
1.7 Temperatur
Warnung!
Das Ventilatorgehäuse nimmt während des
Betriebs die Temperatur des Fördermediums an.
Wenn diese über +50°C liegt, muss der Ventilator
vom Betreiber vor direktem Berühren geschützt
werden.
Verbrennungsgefahr!
Warnung!
Das Motorengehäuse erwärmt sich während
des Betriebs. Wenn die Temperatur über +50° C
ansteigt, muss der Ventilator vom Betreiber vor
direktem Berühren geschützt werden
(Verbrennungsgefahr!).
Besonders bei leistungsstärkeren Typen kann es bei der
Hindurchförderung von der Ansaug- auf die Ausblasseite zur
Erhöhung der Temperatur im geförderten Medium kommen.
Diese Temperaturdiff erenz kann abhängig von den Betriebs-
bedingungen je nach Typ in einem Bereich von bis zu +20°C
liegen.
1.8 Motorschutzschaltung
Für alle Geräte ist der vorhandene Temperaturfühler (PTC-
Kaltleiterfühler) oder Temperaturwächter (Öff nerkontakt) am
Umrichter anzuschließen und auszuwerten.
1.9 Geräuschentwicklung
Hinweis!
Tragen Sie, ab einem Tagesexpositionspegel von
80 dB(A) und/oder einem Spitzenschalldruckpe-
gel von 135 dB(C), einen Gehörschutz während
des Betriebs.
Bei Nichtbeachtung sind Gehörschäden die
Folge.
Die vom Ventilator abgestrahlten Geräusche sind nicht über
den gesamten Leistungsbereich konstant. Die abgestrahlten
Geräuschpegel bitte den Tabellen auf Seite 21 entneh-
men.
www.elektror.com
In bestimmten ungünstigen Einzelfällen ist eine Schalldäm-
mung erforderlich (Messungen durch den Betreiber werden
empfohlen). Die Schalldämmung muss der Betreiber vor-
nehmen, damit die gesetzlich zugelassenen Höchstwerte an
Arbeitsplätzen in der Umgebung des Ventilators nicht über-
schritten werden.
Schalldämmung jeglicher Art darf zu keiner unzulässigen
Erhöhung der Umgebungstemperatur über max. +40°C am
Antriebsmotor führen.
1.10 Drehzahlen
Warnung!
Zur Vermeidung von Personenschäden darf die
auf dem Motorleistungsschild gestempelte
maximale Drehzahl keinesfalls überschritten wer-
den. Bei einer Überschreitung droht die Gefahr
einer mechanischen Zerstörung des Ventilators.
Hierbei besteht Verletzungs- und Lebensgefahr!
Jedes Bauteil am Ventilator besitzt individuelle Eigenfre-
quenzen. Diese können durch bestimmte Drehzahlen des
Ventilators angeregt werden, was zu einem möglichen Re-
sonanzbetrieb führt.
Die Ventilatoren sind so konstruiert, dass Resonanzen bei
2
konstanter Betriebsdrehzahl in der Regel nicht auftreten.
Wird der Ventilator an einem Frequenzumrichter betrieben,
könnte unter Umständen bei einer geänderten Drehzahl eine
Anregung erfolgen. Diese Umstände werden auch durch die
kundenindividuelle Einbausituation bzw. durch die lufttechni-
sche Anbindung beeinfl usst.
Sollten diese Eigenfrequenzen innerhalb des Drehzahlberei-
ches des Ventilators liegen, dann müssen diese durch eine
entsprechende Parametrierung des Frequenzumrichters
ausgeschlossen werden.
Maximalfrequenz
(siehe Leistungsschild)
Gerät mit Temperatursperre
(Frequenzunabhängig)
1.11 Elektrische Gefährdungen
Gefahr!
Gefahr durch elektrischen Strom!
Spannungsführende Bauteile stehen unter Strom
und verursachen tödliche Verletzungen!
Setzen Sie das Gerät vor dem Öff nen, Hineinfas-
sen oder Einführen von Werkzeugen außer Be-
trieb, prüfen die Spannungsfreiheit und sichern
es gegen Wiederanlauf.
1.12 Zulässige Einbaulagen
Hinweis!
Die Befestigung am Ventilator ist nur über eine
feste Anbindung zulässig!
Kompensatoren nicht als feste Anbindung ver-
wenden!
Hinweis!
Einbaulagen mit senkrechter Antriebswelle hal-
bieren die Lebensdauer der Kugellager.
Weitere Informationen siehe „5.1 Kugellager".
Mindestfrequenz
110 Hz
120 Hz
140 Hz
DE
50 Hz
50 Hz
50 Hz
50 Hz
