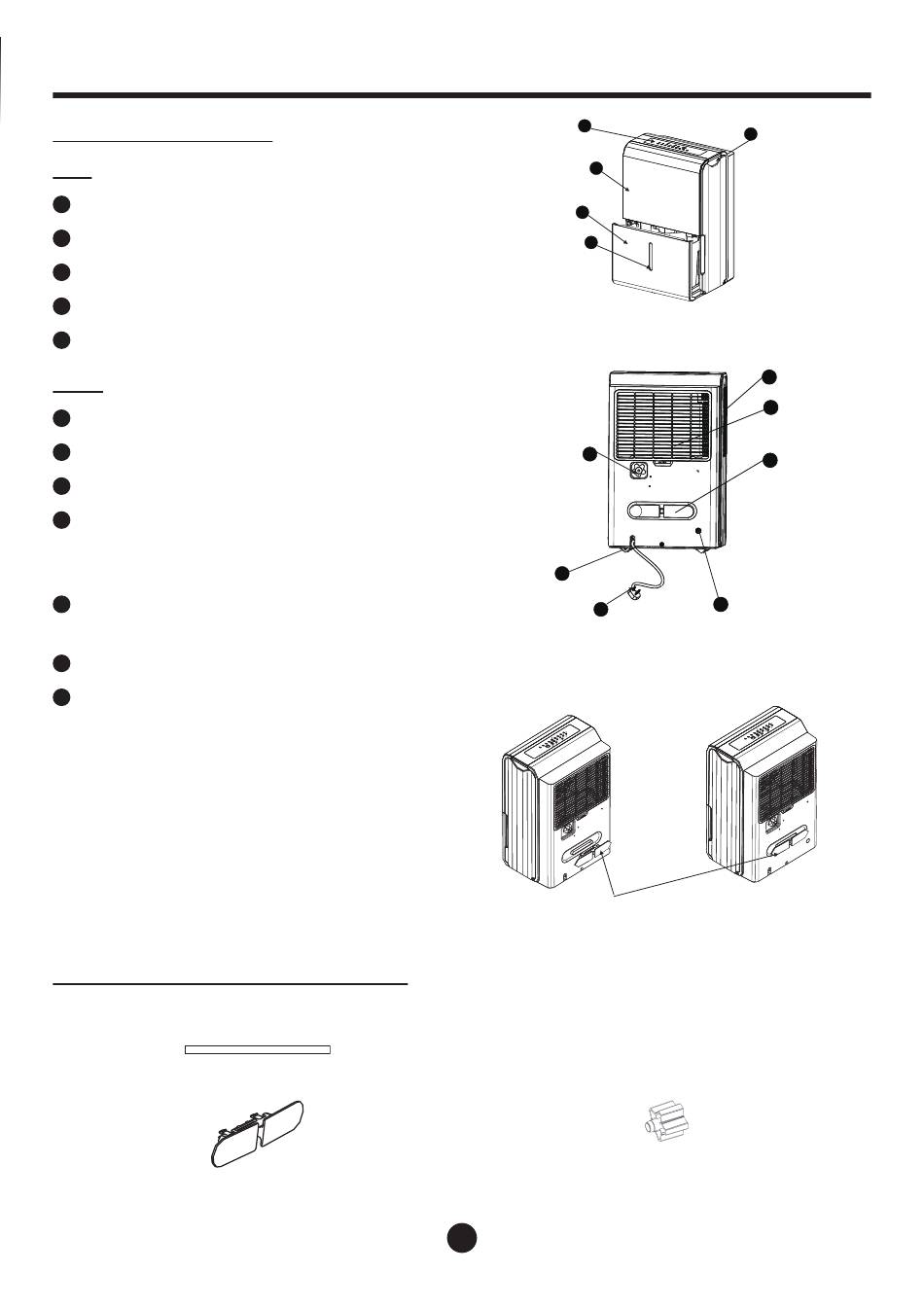

IDENTIFICATION DES PIÈCES
Identification des pièces
Front
Panneau de contrôle
1
Panneau
2
Seau d'eau
3
Fenêtre de niveau d'eau
4
poignées (tous les deux côtés)
5
Arrière
Sortie de tuyau de vidange continu
1
Roulette
2
Cordon et fiche d'alimentation
3
Boucle de cordon d'alimentation (placé dans le seau d'eau,
4
utilisé uniquement lors du stockage de l'unité. Installé comme
indiqué Fig.3a)
Sortie de tuyau de vidange de la pompe (certains modèles ne
5
l'ont pas)
Grille de sortie d'air
6
Filtre à air
7
NOTE : Toutes les images dans le manuel sont uniquement
à des fins d'explication. La forme réelle de l'appareil que
vous avez achetée peut être légèrement différente, mais les
opérations et les fonctions sont les mêmes.
Accessoires : (placés dans le seau d'eau d'unité)
tuyau de vidange de la pompe (1pc) (seulement pour les unités avec la fonctionnalité de la pompe)
Boucle du cordon d'alimentation (1pc)
1
2
3
4
1
2
3
Insérer la boucle du cordon d'alimentation dans l'unité.
extrémité filetée femelle (1pc) (sur certains modèles)
15
IDENTIFICATION DES PIÈCES
5
Figure 2
6
7
4
5
Figure 3
Figure 3a
