IDENTIFICAZIONE DELLE COMPONENTI

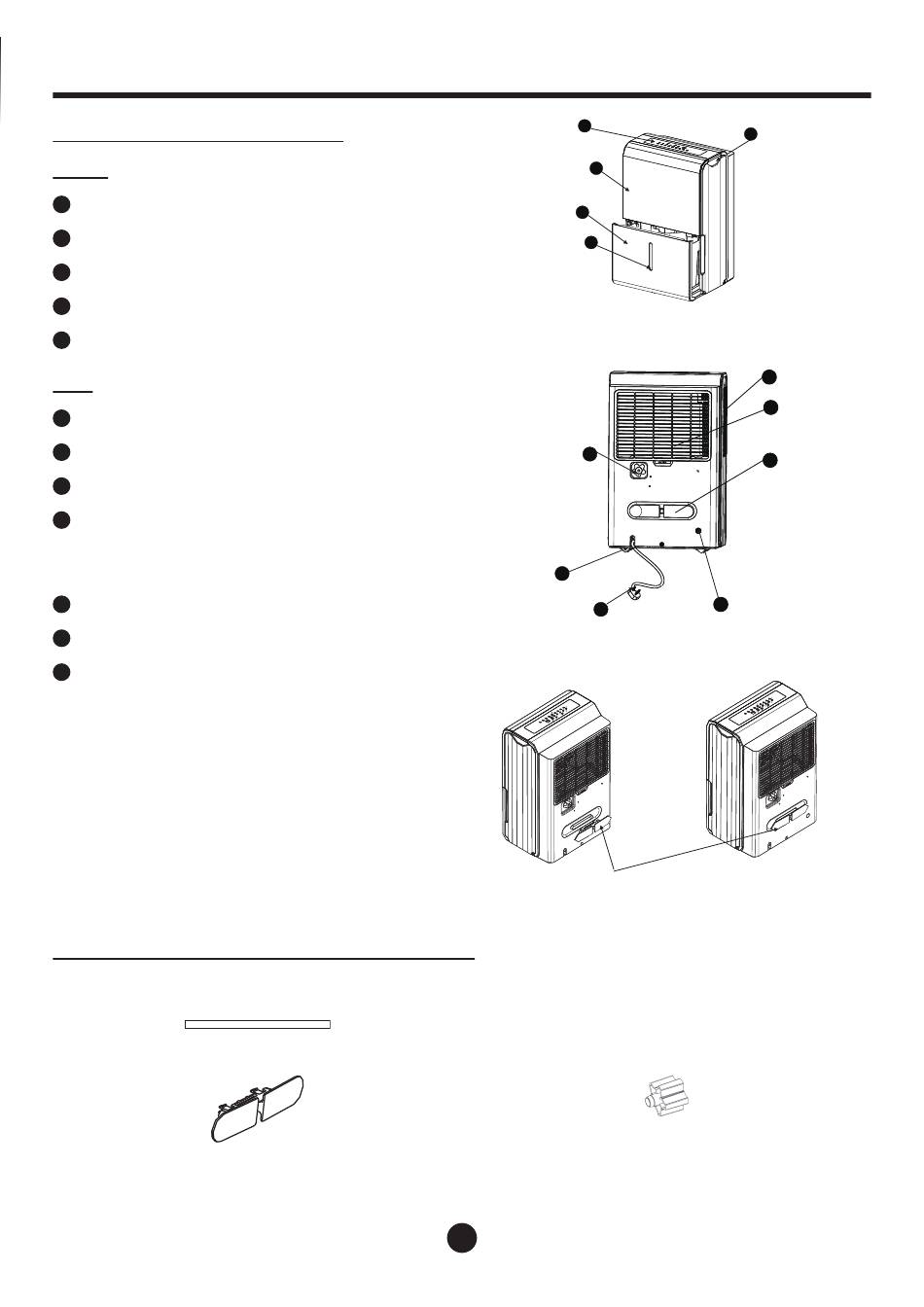

Identificazione delle componenti
Davanti
Pannello di controllo
1
Pannello
2
Serbatoio dell'acqua
3
Finestra del livello dell'acqua
4
Maniglia (su entrambi i lati)
5
Retro
Tubo di scarico continuo.
1
rotella
2
Cavo di alimentazione e spina
3
Fibbia del cavo di alimentazione (posizionata nel serbatoio
4
dell'acqua, utilizzata solo per riporre l'unità. Installato come
mostrato in Fig.3a))
Uscita del tubo di scarico della pompa (alcuni modelli senza)
5
Griglia di uscita dell'aria
6
filtro dell'aria
7
NOTA: Le immagini nel manuale sono solo a scopo
dimostrativo. La forma effettiva dell'apparecchio che hai
acquistato potrebbe essere leggermente diversa, ma le
operazioni e le funzioni sono le stesse.
Accessori: (posizionati nel serbatoio dell'acqua dell'unità)
tubo di scarico della pompa (1pz) (solo per l'unità con pompa a molla)
fibbia del cavo di alimentazione(1pz)
IDENTIFICAZIONE DELLE COMPONENTI
1
2
3
4
1
2
3
Inserire la fibbia del cavo di alimentazione nell'unità.
estremità filettata femmina (1 pz) (su alcuni modelli)
15
5
Fig. 2
6
7
4
5
Fig. 3
Fig. 3a
