IDENTIFIKATION AF DELE

IDENTIFIKATION AF DELE

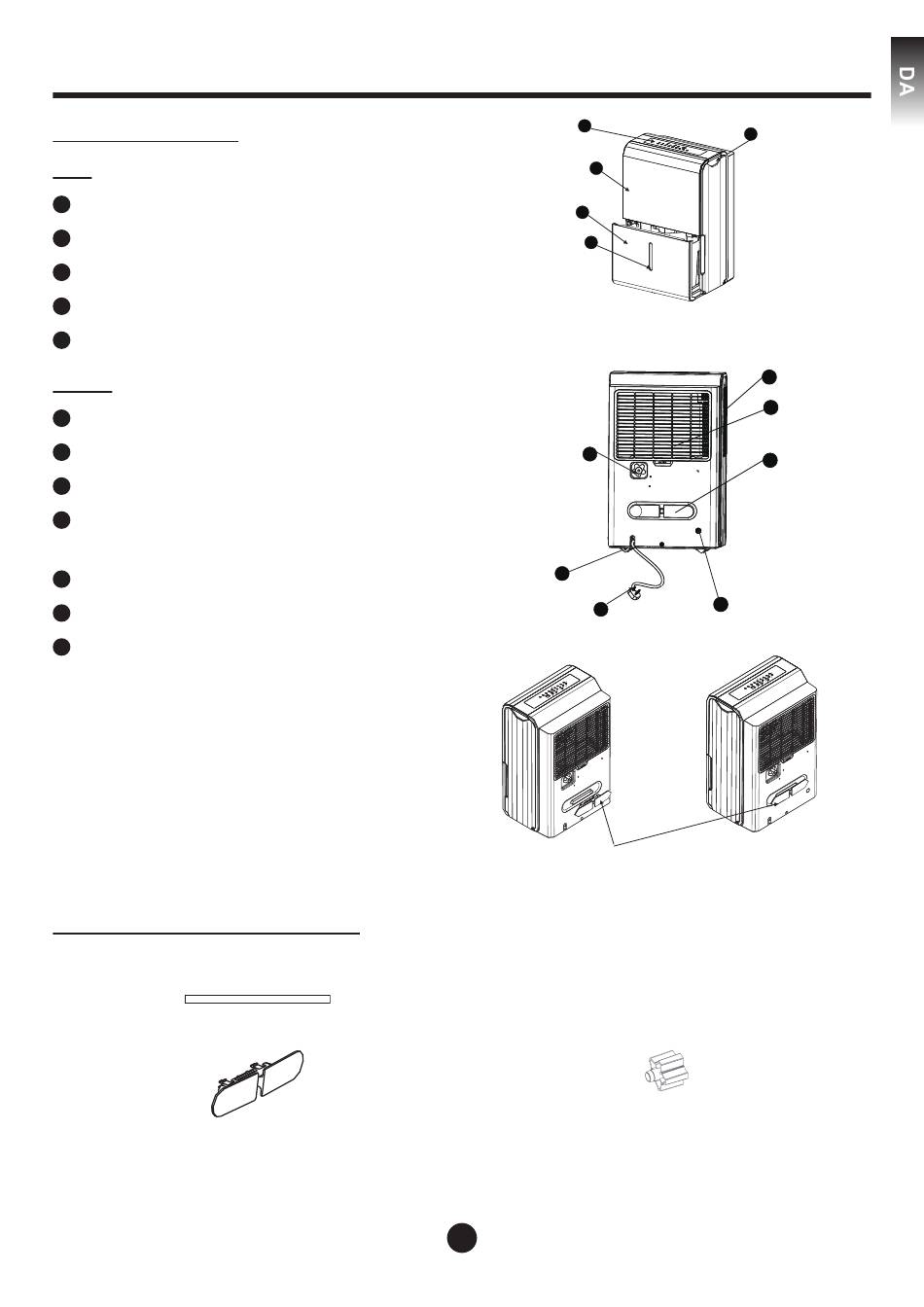

Identifikation af dele
Front
Kontrolpanel
1
Panel
2
Vandspand
3
Vindue for vandniveau
4
Håndtag (begge sider)
5
Bagside
Kontinuerlig afløbsslange udløb
1
Hjul
2
Strømledning og stik
3
Netledning spænden (placeret i vandspanden, der kun bruges
4
ved opbevaring af enheden. Monteret som vist Fig.3a))
Pumpens afløbsslange udløb (nogle modeller uden)
5
Luftudtagsgitter
6
luftfilter
7
BEMÆRK: Alle billeder i denne vejledning er kun til forklaring.
Udseendet af den enhed du har købt, kan være lidt anderledes,
men betjeningen og funktionerne er de samme.
Tilbehør: (placeret i enhedens vandspand)
Afløbsslange til pumpen (1 stk.) (kun til enheden med pumpefunktion)
Spænde til strømkabel (1 stk.)
1
2
3
4
1
2
3
Sæt netledning spænden i enheden.
hun gevindskåret ende (1 stk.) (på nogle modeller)
14
5
Fig. 2
6
7
4
5
Fig. 3
Fig. 3a
