Megasat WSTA-PT100PMS Bedienungsanleitung Seite 5

1. Schließen Sie den Satellitenreceiver gemäß der entsprechenden
Bedienungsanleitung an und verbinden Sie ihn nun mit dem kurzen
Koaxial-Zwischenkabel mit der Steuerbox (Reveiver)
Verbinden Sie das Stromversorgungskabel mit der Box und der Stromquelle
2.
(z.B. Fahrzeugbatterie). Das rote Kabel ist der Pluspol (+), das schwarze der
Minuspol (-).
ACHTUNG: Schließen Sie das Gerät immer über eine abgesicherte Leitung an
(niemals direkt an die Auto Batterie)

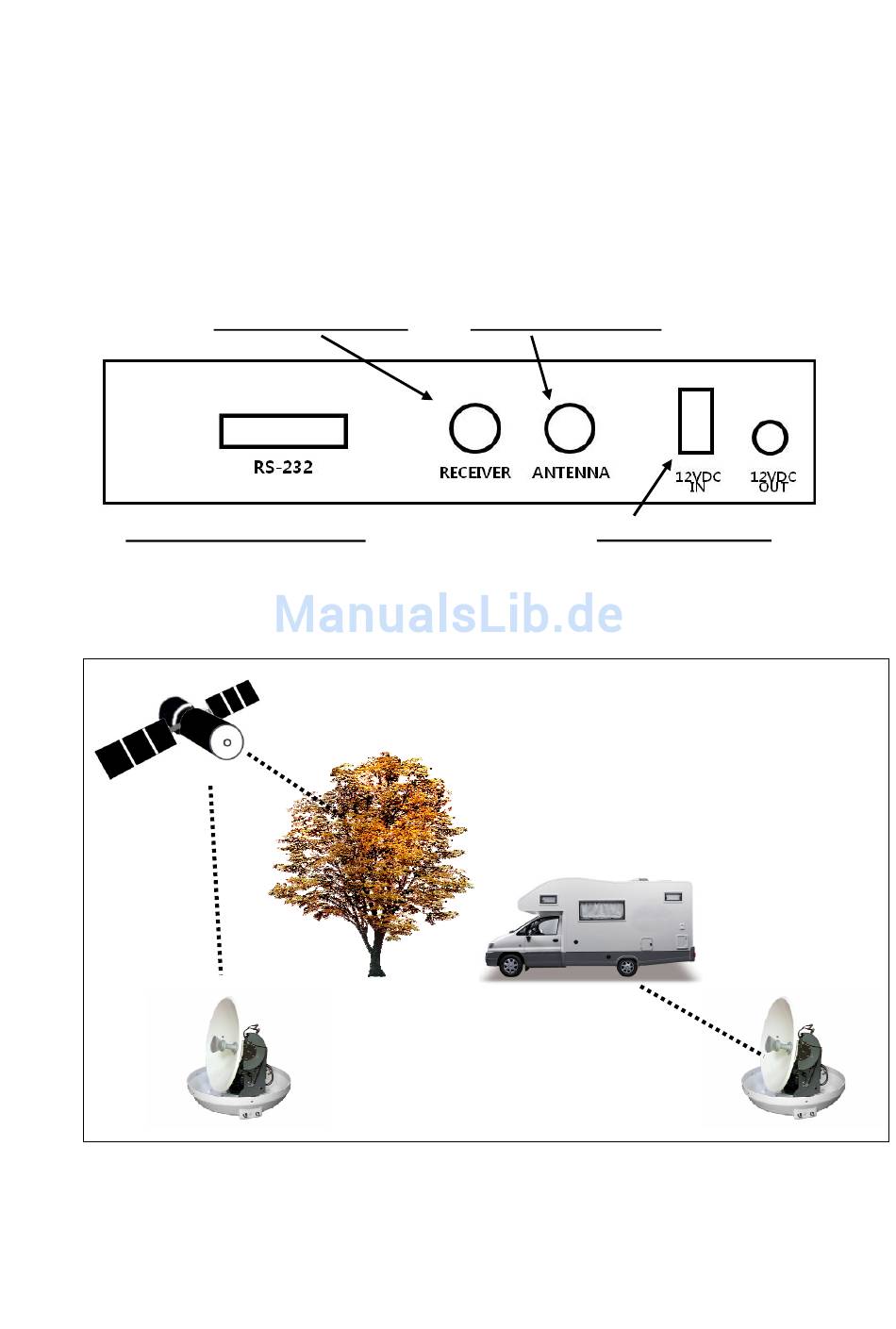

Anschluss für Receiver
Steuerbox (Rückseite)
3. Stellen Sie die Antenne (Außeneinheit) auf den gewünschten Platz (Wiese, Dach,
Tisch .....) Achten Sie darauf dass die gewünschte Satellitenrichtung freie Sicht zum
Himmel hat. (Orbit Position)
4. Schließen Sie das beiliegende lange Koaxialkabel (10m) an der Steuerbox an (Antenna)
und verbinden Sie es mit der Antenne. Achten Sie auf den für das Steuergerät
vorgesehenen Anschluss. (Bei 2 Receivern oder bei Betrieb eines Twin Receiver
verbinden Sie entsprechend das zweite lange Kabel (10m) mit dem 2 Ausgang.
Anschluss für Antenne
guter Empfang
5
Stromversorgung
schlechter oder
kein Empfang
