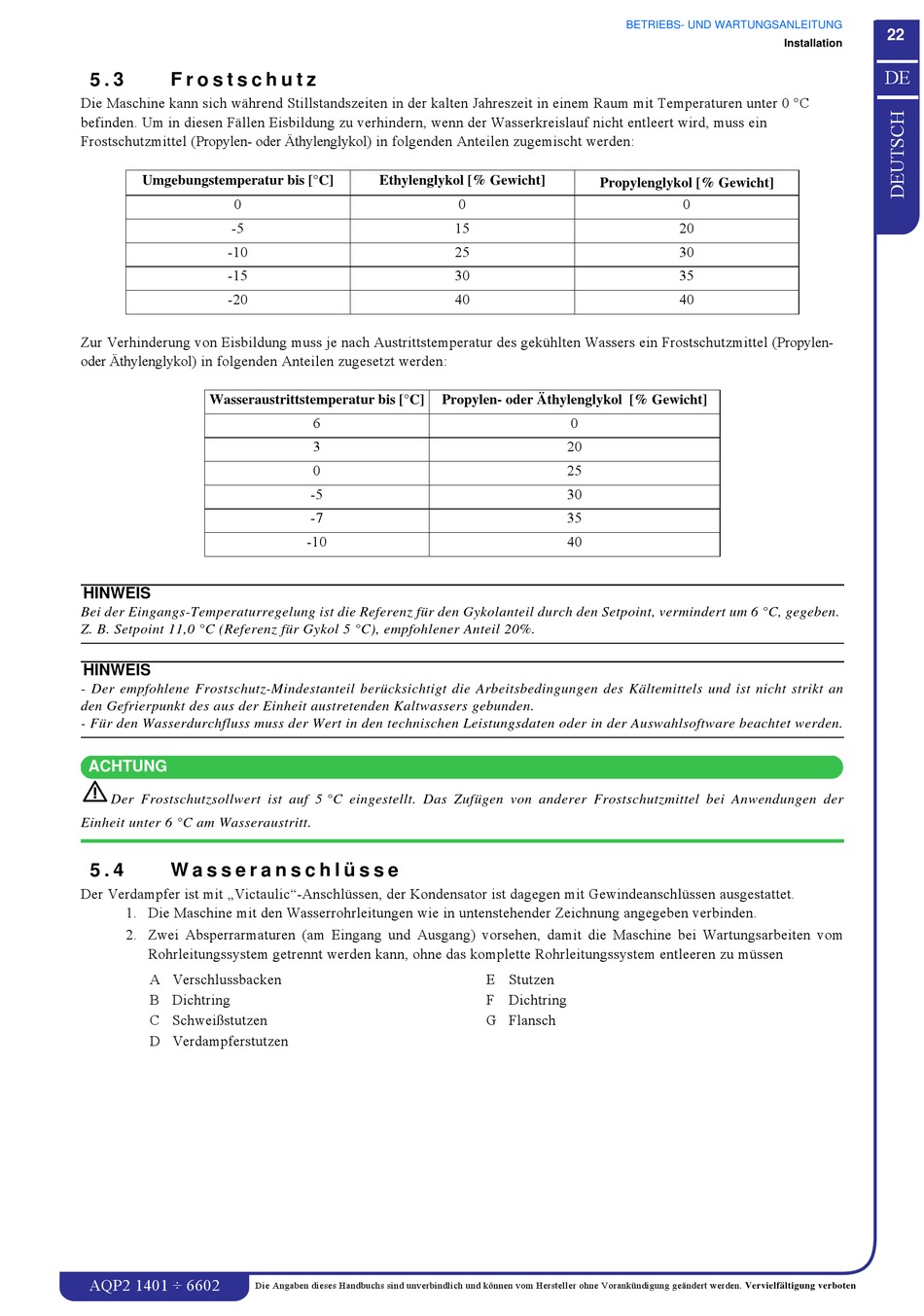

5 . 3
F r o s t s c h u t z
Die Maschine kann sich während Stillstandszeiten in der kalten Jahreszeit in einem Raum mit Temperaturen unter 0 °C
befinden. Um in diesen Fällen Eisbildung zu verhindern, wenn der Wasserkreislauf nicht entleert wird, muss ein
Frostschutzmittel (Propylen- oder Äthylenglykol) in folgenden Anteilen zugemischt werden:
Umgebungstemperatur bis [°C]
0
-5
-10
-15
-20
Zur Verhinderung von Eisbildung muss je nach Austrittstemperatur des gekühlten Wassers ein Frostschutzmittel (Propylen-
oder Äthylenglykol) in folgenden Anteilen zugesetzt werden:
Wasseraustrittstemperatur bis [°C]
HINWEIS
Bei der Eingangs-Temperaturregelung ist die Referenz für den Gykolanteil durch den Setpoint, vermindert um 6 °C, gegeben.
Z. B. Setpoint 11,0 °C (Referenz für Gykol 5 °C), empfohlener Anteil 20%.
HINWEIS
- Der empfohlene Frostschutz-Mindestanteil berücksichtigt die Arbeitsbedingungen des Kältemittels und ist nicht strikt an
den Gefrierpunkt des aus der Einheit austretenden Kaltwassers gebunden.
- Für den Wasserdurchfluss muss der Wert in den technischen Leistungsdaten oder in der Auswahlsoftware beachtet werden.
ACHTUNG
Der Frostschutzsollwert ist auf 5 °C eingestellt. Das Zufügen von anderer Frostschutzmittel bei Anwendungen der
Einheit unter 6 °C am Wasseraustritt.
5 . 4
W a s s e r a n s c h l ü s s e
Der Verdampfer ist mit „Victaulic"-Anschlüssen, der Kondensator ist dagegen mit Gewindeanschlüssen ausgestattet.
1. Die Maschine mit den Wasserrohrleitungen wie in untenstehender Zeichnung angegeben verbinden.
2. Zwei Absperrarmaturen (am Eingang und Ausgang) vorsehen, damit die Maschine bei Wartungsarbeiten vom
Rohrleitungssystem getrennt werden kann, ohne das komplette Rohrleitungssystem entleeren zu müssen
A Verschlussbacken
B Dichtring
C Schweißstutzen
D Verdampferstutzen
AQP2 1401 ÷ 6602
Die Angaben dieses Handbuchs sind unverbindlich und können vom Hersteller ohne Vorankündigung geändert werden. Vervielfältigung verboten
Ethylenglykol [% Gewicht]
0
15
25
30
40
Propylen- oder Äthylenglykol [% Gewicht]
6
3
0
-5
-7
-10
BETRIEBS- UND WARTUNGSANLEITUNG
Propylenglykol [% Gewicht]
0
20
25
30
35
40
E Stutzen
F Dichtring
G Flansch
Installation
0
20
30
35
40
22
