Helios AFS Set 0-10 V Montage- Und Betriebsvorschrift Seite 8

Installation and Operating Instructions
EN
AFS 0-10V
Art.-Nr.: 6532
+
24V AC/DC
Versorgung
-
GND
supply/alimentation
85461 001 SS-1196 18.06.19
AFS Set 0-10 V – Absolute Humidity Sensor
Electrical connection
Casing dimensions
Cable gland
Protection class
Protection category

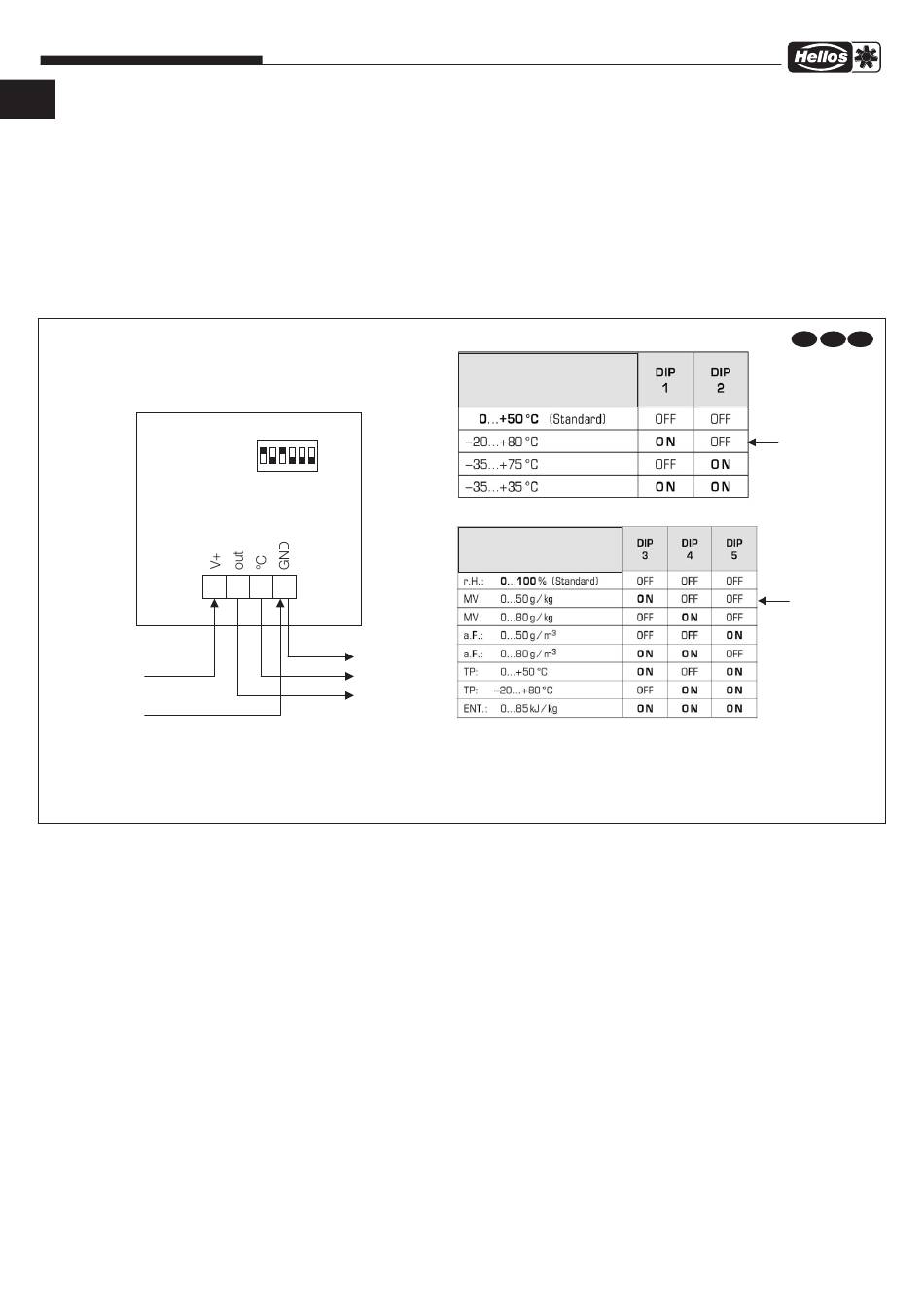

2.1 Wiring diagram
ON
1 2 3 4 5 6
1 2 3 4
GND
0-10V = 1)
0-10V = 2)
0.14 – 1.5 mm², via screw terminals on circuit board
72 x 64 x 37.8 mm
M16 x 1.5 with tension relief, replaceable,
max. internal diameter 10.4 mm
lll
IP65
1) °C
Temperatur-Messbereiche (einstellbar)
Temp. measuring ranges (adjustable)
Plages de mesure de temp.(réglables)
2) out
umschaltbare Messbereiche (einstellbar)
switchable measuring ranges (adjustable)
Plages de mesure commutables (réglables)
mögliche Kenngrößen:
[r.H.] = relative Feuchte in / relative humidity in / humidité relative en % RH
[MV] = Mischungsverhältnis in / mixture ratio in / rapport de mélange en g/kg
[a.F.] = absolute Feuchte in / absolute humidity in / humidité absolue en g/m³
[TP] = Taupunkt in / dew point in / point de rosée en °C
[ENT.]= Enthalpie in / enthalpy in / enthalpie en kJ/kg
3
D
E F
Auslieferung
delivery
livraison
Auslieferung
delivery
livraison
