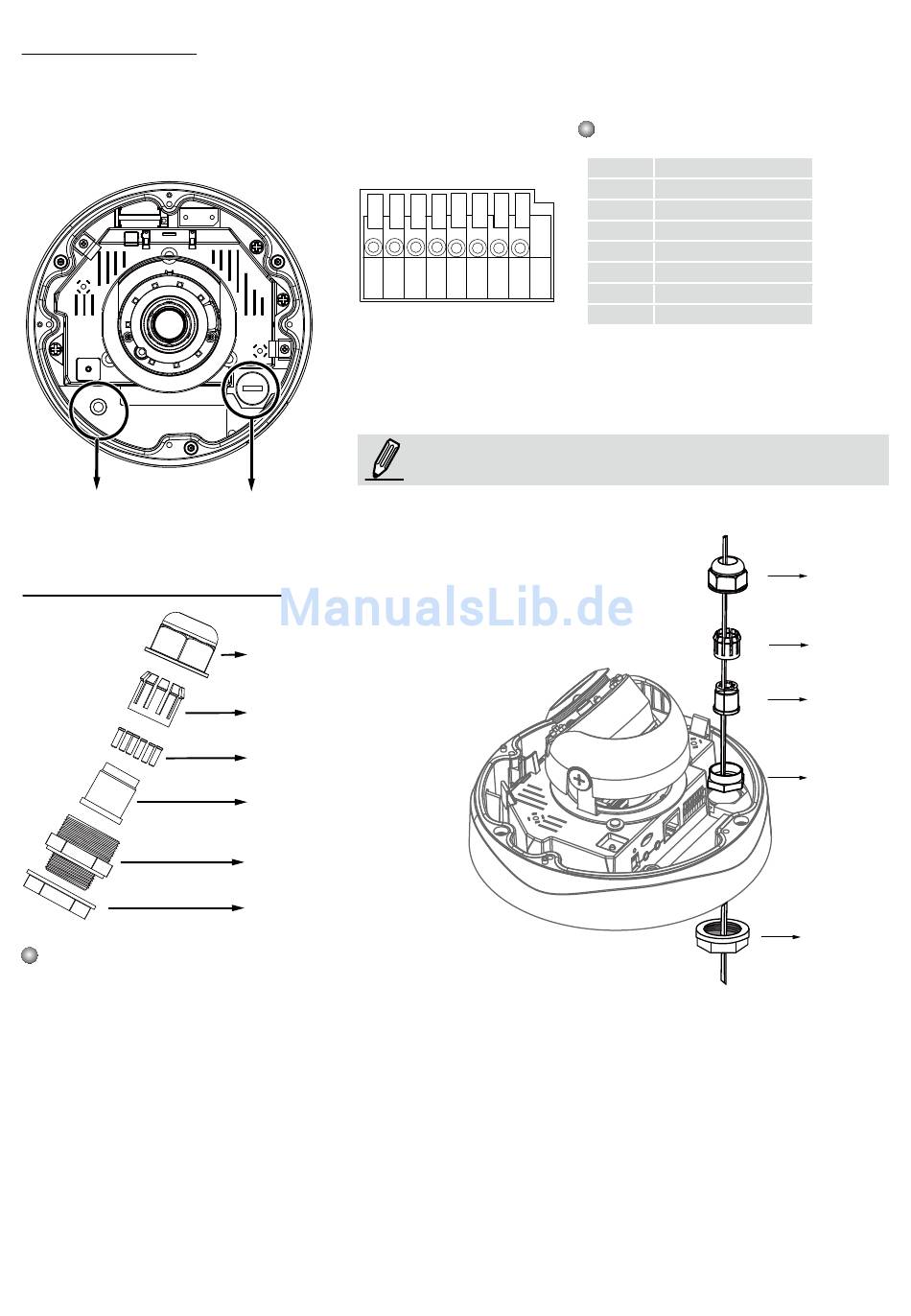

Kabelverbindung
Schließen Sie die Stromkabel an und stellen Sie den Anschluss vom allgemeinen I/O Anschlussblock
her, wenn Sie über externe Geräte wie z.B. Sensoren oder Alarmgeräte verfügen.
Ansicht von oben
Für
Für Strom- & IO-Kabel
Ethernetkabel
Wasserdichter Anschluss
Zusammenbau
1. Nehmen Sie die Komponenten des
wasserdichten Anschlusses in die Teile (A) ~ (F)
wie oben gezeigt auseinander.
2. Legen Sie Mutter (E) in die Strom- und GPIO
Öffnung.
3. Führen Sie die Stromkabel durch den
wasserfesten Anschluss (F --> E --> D --> B
--> A) wie in der Abbildung gezeigt. Verbinden
Sie anschließend die Stromkabel mit der
Stromquelle. Hinweis: Auf der Dichtung (D)
befinden sich 8 Öffnungen, wobei die breitesten
mit einem Einriss an der Seite für Stromkabel
gedacht sind.
4. Wenn Sie über externe Geräte wie z.B. Sensoren
und Alarmgeräte verfügen, führen Sie die Kabel
1
2
3
Strom- und IO-Kabel werden durch einen wasserfesten
Anschluss geführt. Das Ethernetkabel sollte durch einen
Gummidichtungsstecker geführt werden. Sämtliche Kabel sind
nicht im Lieferumfang enthalten.
Die max. Last für der Leistungs-Pin8, 12V DO, beträgt
50mA.
Dichtungsmutter (A)
Gehäuse (B)
Dichtungen (C)
Dichtung (D)
Schraubenmutter (E)
Sechstkantmutter (F)
DE - 64
Pin Belegungen
4
5
6
7
8
durch den wasserfesten Anschluss (F -->
E --> D --> B --> A) wie zuvor beschrieben.
Lesen Sie die Pin-Beschreibung, um sie
an den allgemeinen I/O Anschlussblock
anzuschließen. Hinweis: Die empfohlene
Kabeldicke beträgt 2,0~2,8mm.
5. Drücken Sie die Dichtung (D) in das Gehäuse
(B).
6. Legen Sie die Dichtungen (C) in die nicht
verwendeten Öffnungen der Dichtung (D), um
Feuchtigkeit zu vermeiden.
7. Ziehen Sie die Siegelmutter (A) und
Sechskantmutter (F) von der Unterseite der
Kamera fest an.
1
DC 12V-
2
DC 12V+
3
AC24V_2
4
AC24V_1
5
DI- (GND)
6
DI+
7
DO-
8
DO+ (+12V)
(A)
(B)
(D)
(E)
(F)
