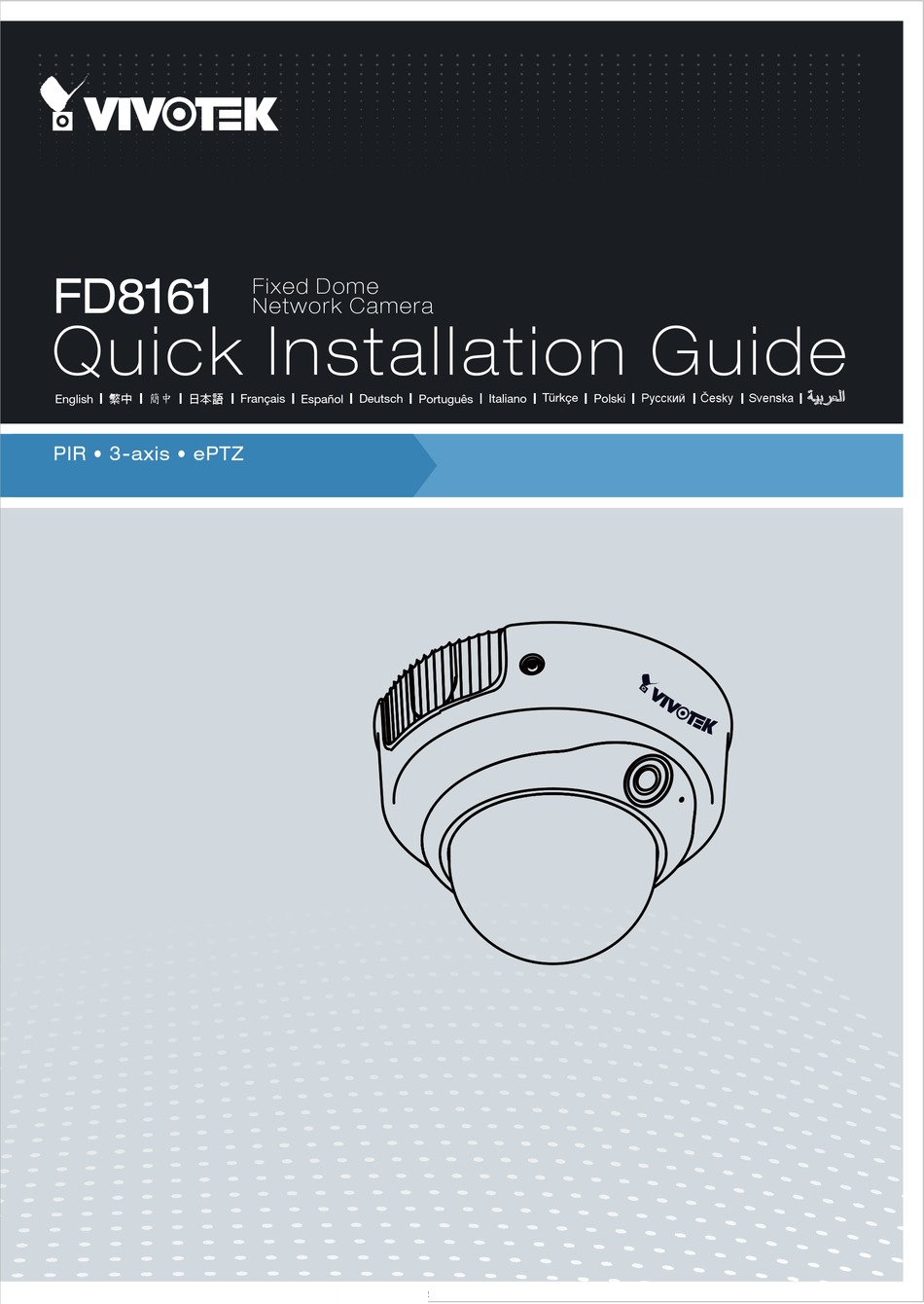

- Seite 1 FD8161 Fixed Dome Network Camera Quick Installation Guide Русский Česky Svenska 繁中 簡中 日本語 Türkçe Français Deutsch Italiano Polski English Español Português PIR • 3-axis • ePTZ...
- Seite 2 Warnung vor der Installation Netzwerkkamera bei Halten Sie die Netzwerkkamera von Rauchentwicklung oder Wasser und sonstiger Feuchtigkeit ungewöhnlichem Geruch sofort fern. Falls die Netzwerkkamera nass oder feucht geworden sein sollte, abschalten. schalten Sie sie sofort aus. Wenden Sie sich in solchen Fällen an Wenden Sie sich in solchen Fällen an Ihren Fachhändler.
- Seite 3 Netzwerkkamera nur auf feste Netzwerkkamera bei Gewittern nicht Unterlagen abstellen. anfassen. Zerlegen Sie die Netzwerkkamera Netzwerkkamera nicht fallen lassen. nicht. Keine Fremdkörper, z. B. Nadeln, in die Netzwerkkamera einführen. DE - 74...
-
Seite 4: Packungsinhalt Kontrollieren
Packungsinhalt kontrollieren FD8161 Netzadapter Software-CD Ausrichtungsaufkleber A/V Kabel Kurzinstallationsanleitung / Garantiekarte Schraubendreher Schrauben und E/A-Anschluss DE - 75... -
Seite 5: Beschreibung Der Teile
Sie die Kamera installieren. Schwarze Abdeckung Bohrungen Network Camera RoHS Model No: FD8161 Haubenabdeckung MAC:0002D107258A This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1)This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. -
Seite 6: Hardwareinstallation
Hardwareinstallation Lösen Sie mit dem Schraubenzieher zuerst die Haubenabdeckung vom Kameraunterteil. Befolgen Sie die folgenden Schritte, um die Kamera zu befestigen - entweder an der Decke oder an einer Wand. Montagetipps Vor der Montage der Kamera suchen Sie sich eine Stelle aus, die Ihnen am besten passt. - Seite 7 Netzwerkverwendung Allgemeine Verbindung (ohne PoE) 1. Falls Sie externe Geräte, wie Sensoren und Alarmanlagen haben, so stellen Sie eine Verbindung mit der Allgemeinen E/A Anschlussleiste her. 2. Schließen Sie die Kamera über ein Ethernetkabel an einen Hub an. 3. Verbinden Sie das Netzkabel der Netzwerkkamera mit einer Steckdose. 1: Strom 2: Digitaler Ausgang 3: Digitaler Eingang...
-
Seite 8: Power Over Ethernet (Poe)
Power over Ethernet (PoE) Bei der Verwendung eines Switch mit PoE Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über ein einzelnes Ethernetkabel. Siehe folgende Abbildung zum Anschluss der Kamera eines Switch mit PoE mithilfe eines Ethernetkabels. PoE Switch Bei Verwendung eines Switch ohne PoE Verwenden Sie eine PoE-Power-Injector (optional), um diesen zwischen die Kamera und einem Switch ohne PoE zwischen zu schalten. -
Seite 9: Ip-Adresse Zuweisen
Sie bitt auf die Schaltfläche “Weiter”, um das Programm fortzusetzen. Installation Wizard 2 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkka- meras in demselben LAN. 4. Nach der Suche erscheint das Haupt-Installationsfenster. Klicken Sie auf die MAC- Adresse, die mit der Adresse am Boden des Gerätes übereinstimmt, um den Internet... - Seite 10 Betriebsfertig 1. Zugriff auf die Netzwerkkamera aus dem Internet. 2. Erhalten Sie Live - Videoaufnahmen mittels Internet Browsern oder durch Aufnahmepro- gramme. Beachten Sie für das weitere Setup die Benutzeranleitung auf der Software-CD. DE - 81...
-
Seite 11: Objektiv Einstellen
Objektiv einstellen Je nach Live-Bild, das von der Kamera abgerufen wird, stellen Sie das Kameraobjektiv wie folgt ein: Zum Einstellen des Betrachtungswinkels 1. Lösen Sie die Schwenkeinstellungsschraube und drehen Sie das Linsenmodul dann nach links und rechts. Ziehen Sie die Schraube nach Abschluss wieder fest. 2. -
Seite 12: Zur Einstellung Des Zoomfaktors Und Des Fokusbereichs
Zur Einstellung des Zoomfaktors und des Fokusbereichs 1. Lösen Sie den Zoomcontroller, um den Zoomfaktor anzupassen. Ziehen Sie den Zoomcontroller nach Abschluss wieder fest. 2. Lösen Sie den Fokuscontroller, um den Fokusbereich einzustellen. Ziehen Sie den Fokuscontroller nach Abschluss wieder fest. Lösen Festziehen Abschluss... - Seite 13 P/N:625010201G Rev. 1.1 All specifications are subject to change without notice. Copyright 2012 VIVOTEK INC. All rights reserved. VIVOTEK INC. VIVOTEK USA, INC. 6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C. 2050 Ringwood Avenue, San Jose, CA 95131 |T: +886-2-82455282| F: +886-2-82455532| E: sales@vivotek.com...
