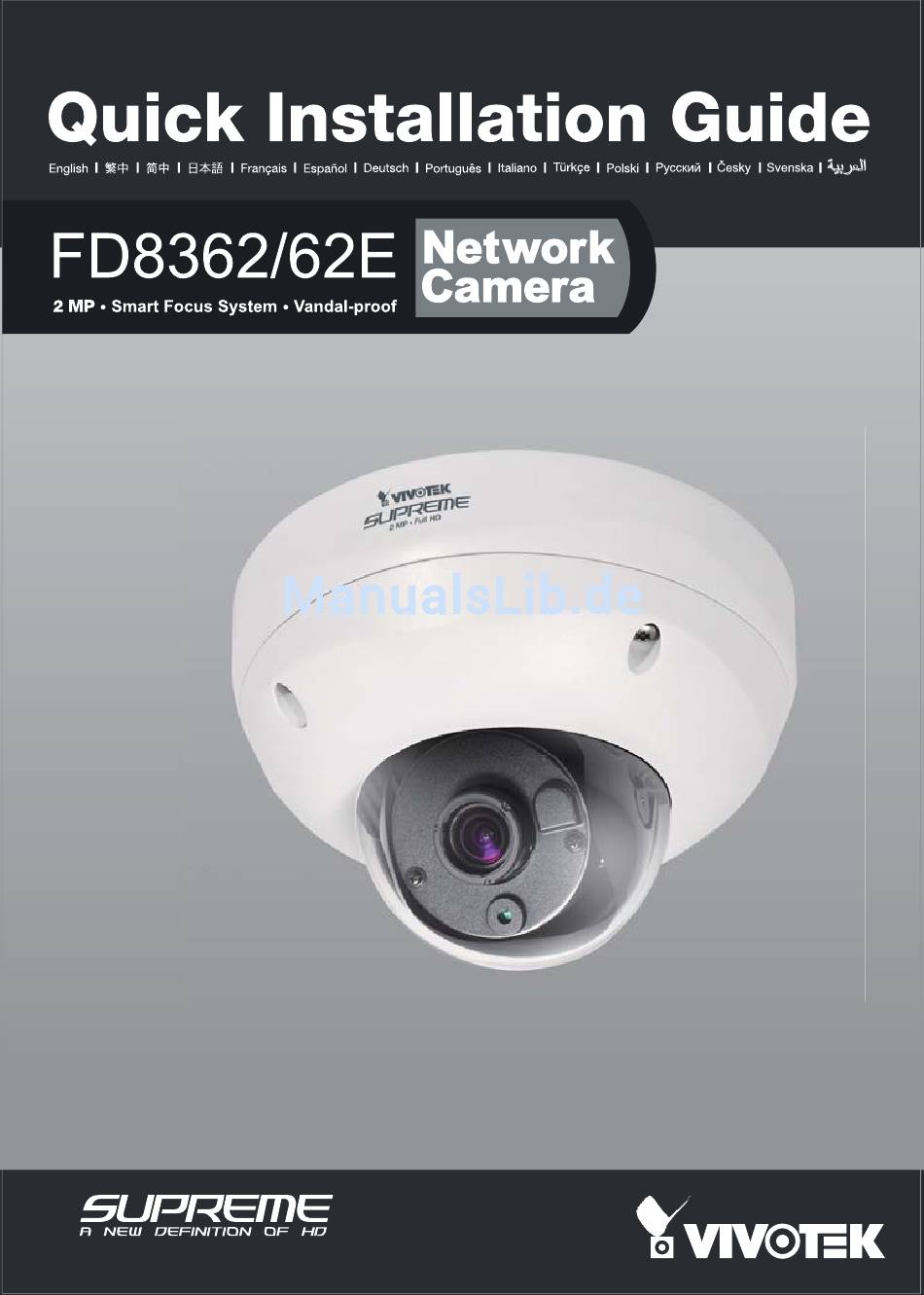

Inhaltszusammenfassung für Vivotek FD8362
-
Seite 2: Warnung Vor Der Installation
Warnung vor der Installation Netzwerkkamera bei Hinweise zur Betriebstemperatur Rauchentwicklung oder siehe Benutzeranleitung. ungewöhnlichem Geruch sofort abschalten. Wenden Sie sich in solchen Fällen an Ihren Fachhändler. Netzwerkkamera nur auf feste Netzwerkkamera bei Gewittern nicht Unterlagen abstellen. anfassen. Keine Fremdkörper, z. B. Nadeln, in Netzwerkkamera nicht fallen lassen. -
Seite 3: Packungsinhalt Kontrollieren
Packungsinhalt kontrollieren FD8362/62E Befestigungsplatte Ausrichtungsaufkleber / Sechskantschraubenschlüssel / Deckenöffnung Musteraufkleber Silicagel / Schrauben / Sechskantmutter / Wechselstromkabel / Doppelseitiges Klebeband Kurzinstallationsanleitung / Software-CD Garantiekarte Wasserfester Anschluss & Netzteil (Optional) Durchführung DE - 74... -
Seite 4: Beschreibung Der Teile
Beschreibung der Teile Innere Ansicht Lichtsensor Gleitsichtobjektiv Schwarze Abdeckung Kippanpassungsschraube MicroSD/SDHC Kartensteckplatz Rückstellungsschalter Jumper Mikrofon Videoausgang NTSC Intern 60Hz Audio/Video Ausgang (Grün) Extern 50Hz Mikrofon Allgemein E/A Eingang (Pink) Anschlussleiste Ethernet 10/100 RJ45 Buchse Heizung HINWEIS: Die Heizung ist nur für FD8362E erhältlich. - Seite 5 Außenansicht Vandalismussicheres IP66 Befestigungsplatte Dome Gehäuse Notieren Sie sich die MAC- Adresse, bevor Sie die Kamera installieren. Ersetzen Sie die Seitenabdeckung mit der beiliegenden Seitendurchführung, wenn Sie Kabel von der Seite der Kamera zuführen möchten. Die 1/2" Schutzleiter und Schläuche sind separat erhältlich. DE - 76...
-
Seite 6: Hardwareinstallation
Hardwareinstallation Verwenden Sie zunächst den beiliegenden T20 Sechskantschraubenschlüssel, um die vier Schrauben zu lösen und die Kugelabdeckung von der Kamerabasis abzunehmen. Folgen Sie den unten stehenden Schritten, um die Kamera entweder an einer Decke oder Wand zu installieren. WICHTIG! Das Kugelgehäuse sollte entfernt werden, da es während der Installation herunt- erfallen und zu Verletzungen führen könnte. - Seite 7 Wasserdichter Anschluss Dichtungsmutter (A) Gehäuse (B) Dichtungen (C) Dichtung (D) Schraubenmutter (E) Sechstkantmutter (F) Zusammenbau 1. Nehmen Sie die Komponenten des wasserdichten Anschlusses in die Teile (A) ~ (F) wie oben gezeigt auseinander. durch den wasserfesten Anschluss (F --> E --> D --> B --> A) wie zuvor beschrieben. 2.
-
Seite 8: Deckenbefestigung
3. Sie benötigen eine RJ-45 Crimpzange, um die Ethernetkabel an einem An- schluss anzubringen. Verbinden Sie die Kabel anschließend mit dem Ethernet RJ45 Anschluss der Kameras. o: white/orange stripe o: weiß/orange Streifen O: orange solid O: orange g: white/green stripe g: weiß/grüne Streifen B: blue solid B: blau... - Seite 9 Wandbefestigung 1. Bringen Sie den Aufkleber an der Wand an. 2. Verwenden Sie die Kreismarkierungen auf dem Aufkleber, bohren Sie mindestens 2 symmetrische Führungslöcher auf jeder Seite in die Decke. Hämmern Sie anschließend die vier beiliegenden Plas- tikdübel in die Öffnungen. 3.
-
Seite 10: Power Over Ethernet (Poe)
Netzwerkverwendung Allgemeine Verbindung (ohne PoE) Switch ohne PoE AC 24V±10% Pin 4 Pin 3 Pin 2 DC 12V Pin 1 Schwarz Ethernet 1. Schließen Sie das RJ45 Ethernetkabel 2. Schließen Sie entweder die (DC) an einen Schalter an. Verwenden Sie ein Gleichstrom- oder (AC) Wechselstromkabel Kategorie 5 Kabel, wenn die Netzwerkkamera des Anschlussblocks an. -
Seite 11: Ip-Adresse Zuweisen
2. Das Programm analysiert Ihre Netzwerkumgebung. Nach der Analyse Ihres Netzwerkes klicken Sie bitt auf die Schaltfläche “Weiter”, um das Programm fortzusetzen. Installation Wizard 2 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkkameras in demselben LAN. DE - 82... - Seite 12 Verwaltungssitzung mit der Netzwerkkamera im Browser zu öffnen. 083236 00-02-D1-08-32-36 192.168.5.109 FD8362 0002D1083236 Betriebsfertig 1. Eine Browsersitzung mit der Netzwerkkamera sollte wie unten abgebildet angezeigt werden. 2. Sie sollten das Live-Video der Kamera sehen. In einer Umgebung mit mehreren Kameras können Sie auch die 32-Kanal Aufnahmesoftware von der Software-CD installieren.
-
Seite 13: Objektiv Einstellen
Objektiv einstellen Stellen Sie das Kameraobjektiv abhängig vom empfangenen Livebild mit den folgenden Schritten ein: Einstellung des Ansichtswinkels -3 Achsenmechanismus 1. Lösen Sie die Neigungseinstellungsschrauben an beiden Seiten der Kamera und drehen Sie das Linsenmodul dann nach oben und unten. Ziehen Sie die Schrauben nach Abschluss wieder fest. 2.
