Anschluss des RJ45 Ethernetkabels
RJ45 Kabelabmessung (Einheit: mm)
Empfohlene Kabeldicke: 24AWG (0,51mm)
Zusammenbau
1
3
o: white/orange stripe
o: weiß/orange Streifen
O: orange
O: orange solid
g: white/green stripe
g: weiß/grüne Streifen
B: blau
B: blue solid
b: weiß/blaue Streifen
b: white/blue stripe
G: green solid
G: grün
br: white/brown stripe
br: weiß/braune Streifen
BR: brown solid
BR: braun
4
Gummidich-
tungsstecker
2
o
1
O
2
g
3
4
B
b
5
G
6
br
7
BR
8
DE - 65

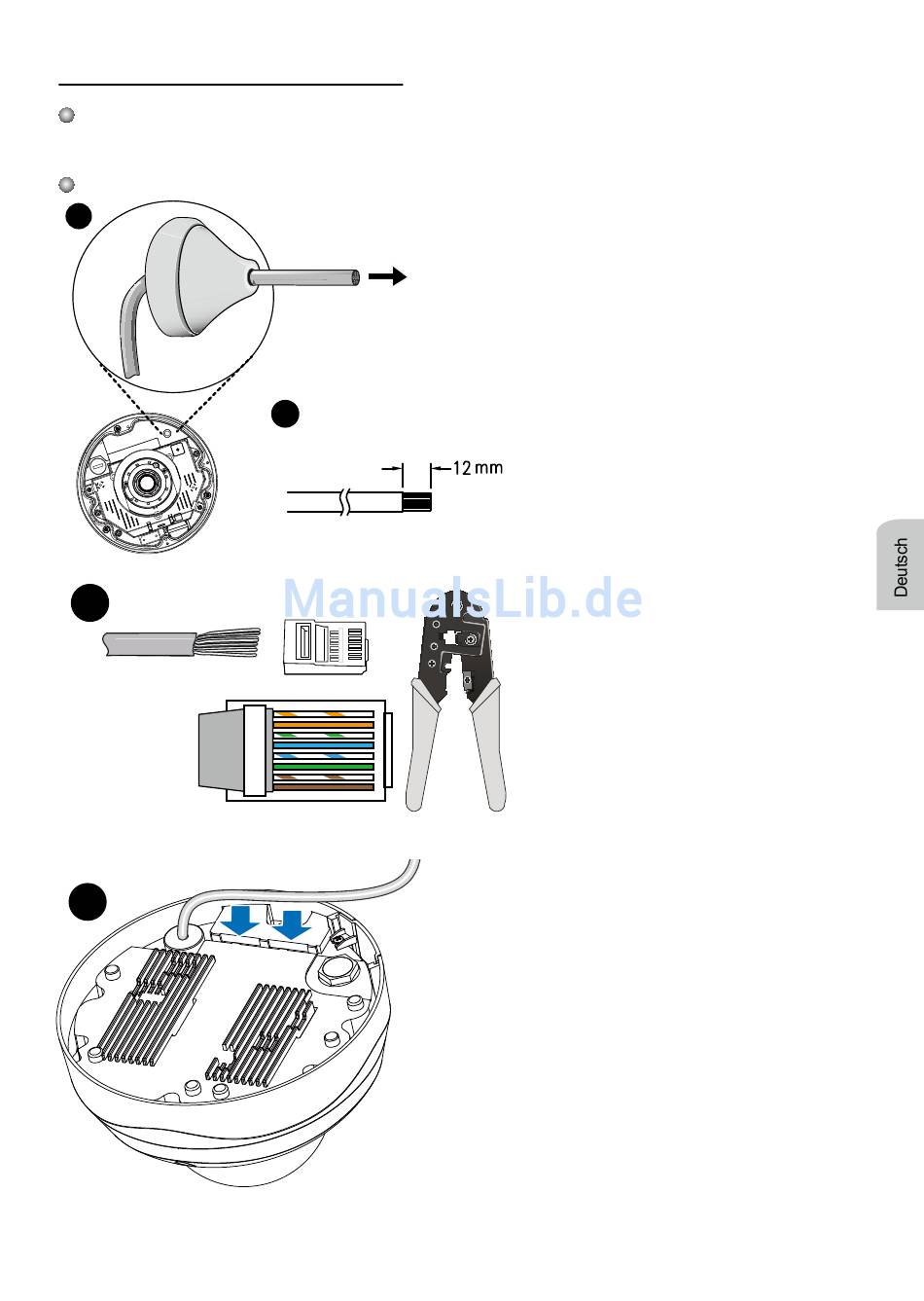

1. Bohren Sie ein Loch in den Gummidich-
tungsstecker und führen Sie das Ether-
netkabel durch die Öffnung.
2. Streifen Sie die Ummantelung des Ether-
netkabels ab.
3. Sie benötigen eine RJ-45 Crimpzange,
um die Ethernetkabel an einem An-
schluss anzubringen. Verbinden Sie die
Kabel anschließend mit dem Ethernet
RJ45 Anschluss der Kameras.
4. Drücken Sie das Ethernetkabel in den Kabelkanal
an der Unterseite der Kamera, so dass das Kabel
beim Anbringen der Metall-Montageplatte nicht im
Weg ist.
