4

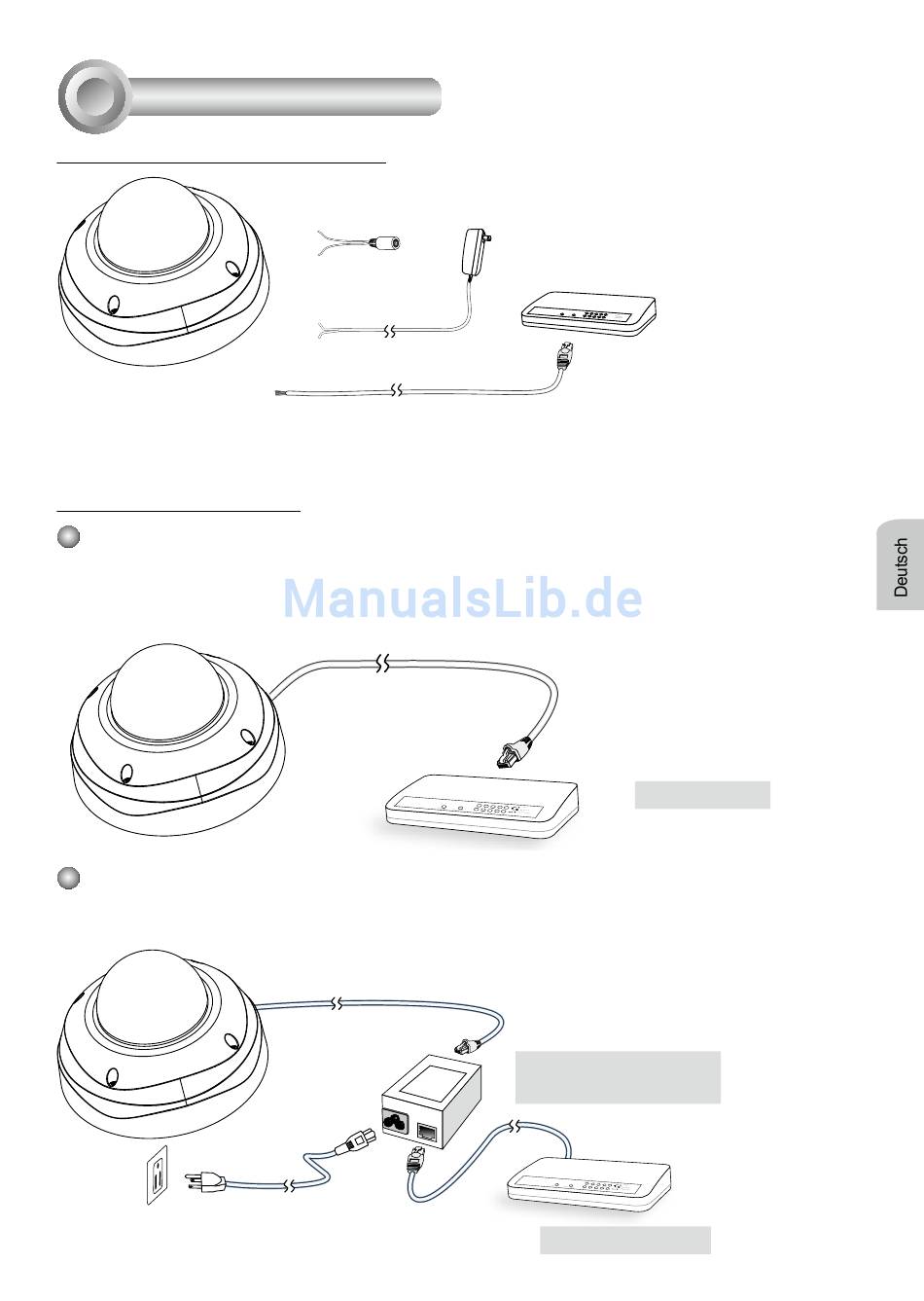

Netzwerkverwendung
Allgemeine Verbindung (ohne PoE)
1. Schließen Sie das RJ45 Ethernetkabel an
einen Schalter an.
Power over Ethernet (PoE)
Bei der Verwendung eines Switch mit PoE
Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über ein einzelnes Ether-
netkabel. Siehe folgende Abbildung zum Anschluss der Kamera eines Switch mit PoE mithilfe eines
Ethernetkabels.
Bei Verwendung eines Switch ohne PoE
Verwenden Sie eine PoE-Power-Injector (optional), um diesen zwischen die Kamera und einem
Switch ohne PoE zwischen zu schalten.
DC 12V
Pin 1
Pin 2
Pin 3
AC 24V±10%
Pin 4
2. Schließen Sie die AC-Kabel an den
DE - 67
Switch ohne PoE
Ethernet
Anschlussblock als Stromquelle an. Die IO
Kabel müssen separat erworben werden.
PoE Switch
PoE-Power-Injector
(optional)
Switch ohne PoE
