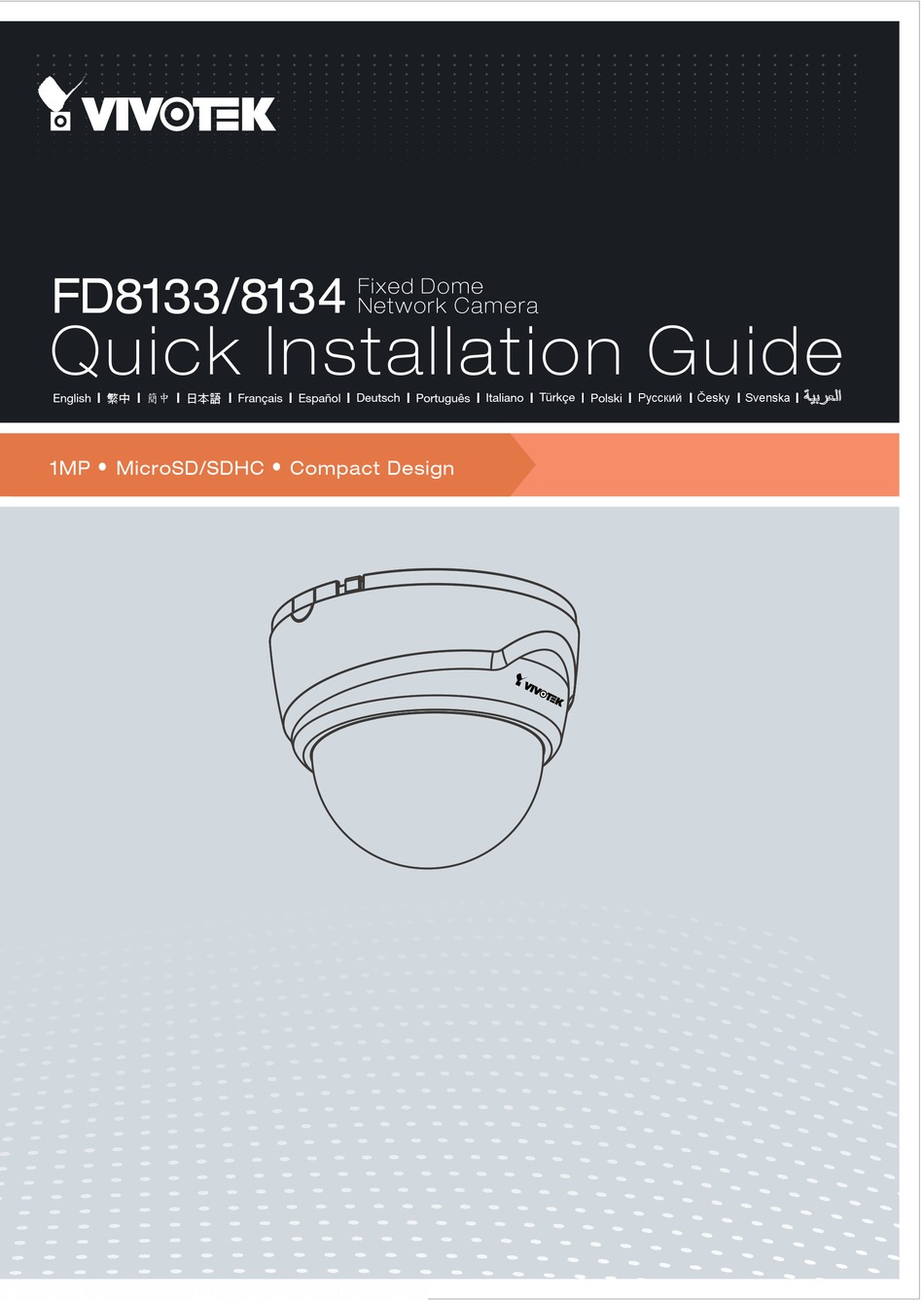

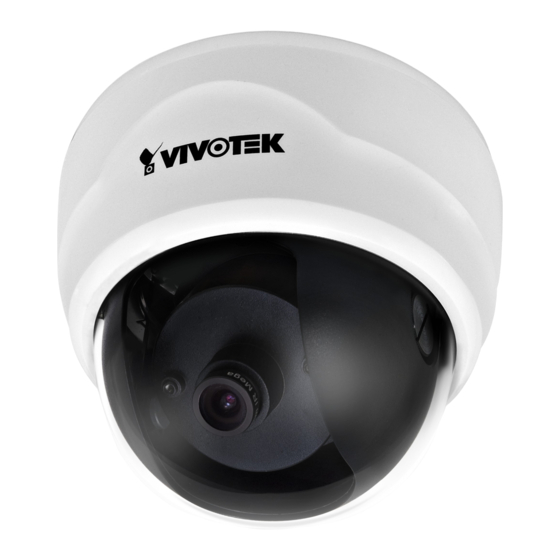

- Seite 1 FD8133/8134 Fixed Dome Network Camera Quick Installation Guide Русский Česky Svenska 繁中 簡中 日本語 Türkçe Français Deutsch Italiano Polski English Español Português • • MicroSD/SDHC Compact Design...
- Seite 2 Warnung vor der Installation Netzwerkkamera bei Halten Sie die Netzwerkkamera von Rauchentwicklung oder Wasser und sonstiger Feuchtigkeit ungewöhnlichem Geruch sofort fern. Falls die Netzwerkkamera nass oder feucht geworden sein sollte, abschalten. schalten Sie sie sofort aus. Wenden Sie sich in solchen Fällen an Wenden Sie sich in solchen Fällen an Ihren Fachhändler.
- Seite 3 Netzwerkkamera nur auf feste Netzwerkkamera bei Gewittern nicht Unterlagen abstellen. anfassen. Zerlegen Sie die Netzwerkkamera Netzwerkkamera nicht fallen lassen. nicht. Keine Fremdkörper, z. B. Nadeln, in die Netzwerkkamera einführen. DE - 68...
-
Seite 4: Packungsinhalt Kontrollieren
Packungsinhalt kontrollieren FD8133/ FD8134 Netzadapter Ausrichtungsaufkleber Software-CD Drill hole Cable hole Drill hole Kurzinstallationsanleitung / RJ45 Buchse an Buchse Garantiekarte Steckvorrichtung / Schrauben / Klemmstück DE - 69... -
Seite 5: Beschreibung Der Teile
Beschreibung der Teile Schwarze Abdeckung Lichtsensor IR LED (8 Stück, Entfernung 10 Linse m) (nur FD8134) MicroSD/SDHC Kartensteckplatz Allgemein E/A Anschlussleiste Ethernet 10/100 RJ45 Anschluss Rückstellung- sschalter Stromkabelbuchse Status LED Hardwareinstallation Folgen Sie zunächst den unten stehenden Anweisungen, um das Kuppelgehäuse zu entfernen. - Seite 6 Entfernen Sie anschließend die schwarze Abdeckung wie unten gezeigt. Neigungseinstellungsschraube Mit dem kinderleichten Installationsdesign und der sehr kompakten Größe kann diese Netzwerkkamera sehr einfach in Innenräumen angebracht werden. Deckenbefestigung Wandbefestigung 1. Bringen Sie den Aufkleber an der Decke/Wand an. 2. Bohren Sie durch die beiden Kreise des Aufklebers zwei Löcher in die Decke/Wand.
- Seite 7 6. Bringen Sie die mitgelieferte Klemmplatte gegen die EMI Strahlung am Kabel an. Die Klemmplatte sollte mindestens 5 cm vom Gerät entfernt sein. 5 cm Netzwerkverwendung Allgemeine Verbindung (ohne PoE) 1. Wenn Sie externe DI-Geräte verwenden, stellen Sie die Verbindung vom allgemeinen I/ O Anschlussblock her.
-
Seite 8: Power Over Ethernet (Poe)
Power over Ethernet (PoE) Bei der Verwendung eines Switch mit PoE Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über ein einzelnes Ethernetkabel. Siehe folgende Abbildung zum Anschluss der Kamera eines Switch mit PoE mithilfe eines Ethernetkabels. PoE Switch Bei Verwendung eines Switch ohne PoE Verwenden Sie eine PoE-Power-Injector (optional), um diesen zwischen die Kamera und einem Switch ohne PoE zwischen zu schalten. -
Seite 9: Ip-Adresse Zuweisen
