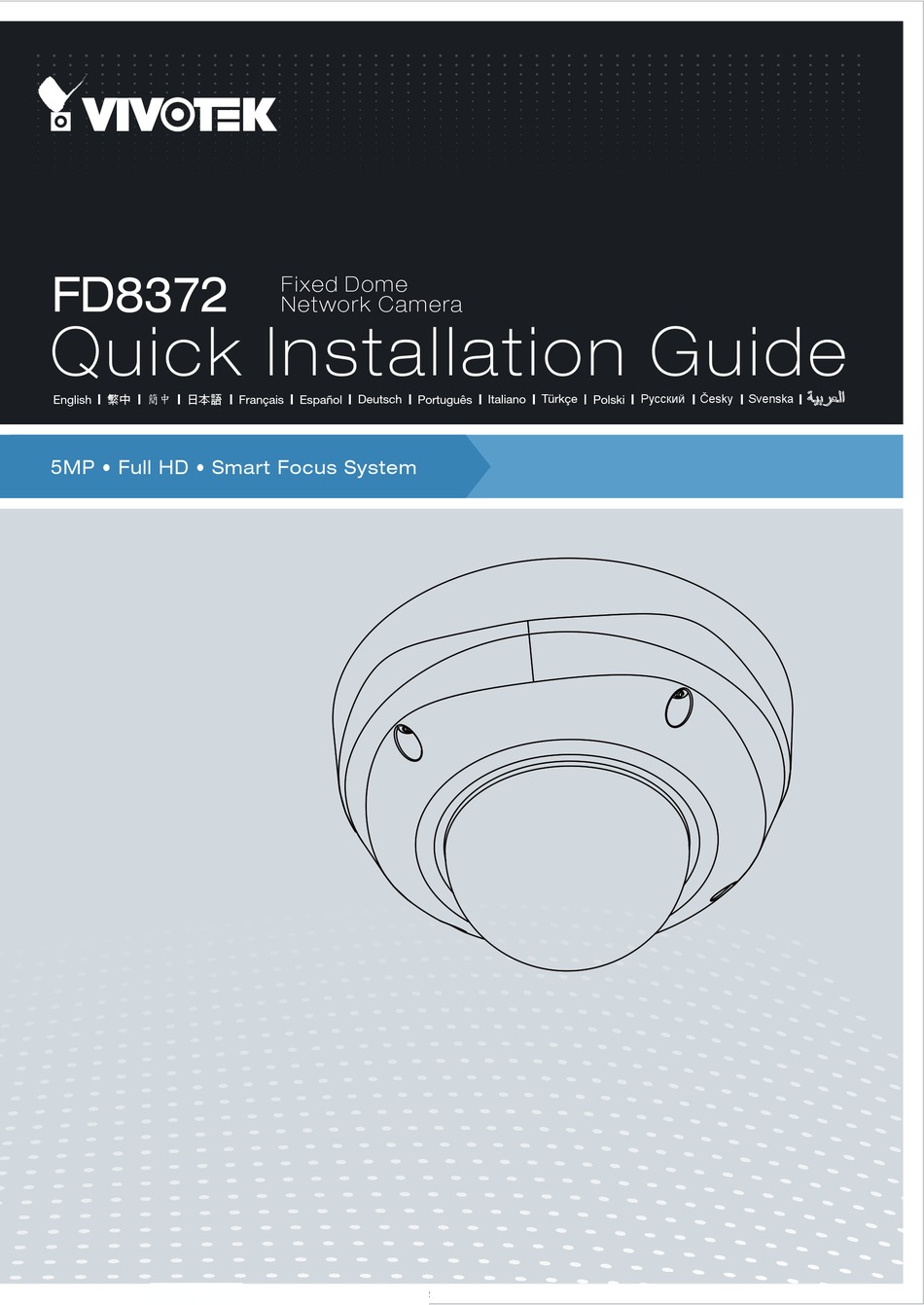

- Seite 1 FD8372 Fixed Dome Network Camera Quick Installation Guide Русский Česky Svenska 繁中 簡中 日本語 Türkçe English Français Español Deutsch Português Italiano Polski 5MP • Full HD • Smart Focus System...
-
Seite 2: Warnung Vor Der Installation
Warnung vor der Installation Netzwerkkamera bei Hinweise zur Betriebstemperatur Rauchentwicklung oder siehe Benutzeranleitung. ungewöhnlichem Geruch sofort abschalten. Wenden Sie sich in solchen Fällen an Ihren Fachhändler. Netzwerkkamera nur auf feste Netzwerkkamera bei Gewittern nicht Unterlagen abstellen. anfassen. Keine Fremdkörper, z. B. Nadeln, in Netzwerkkamera nicht fallen lassen. -
Seite 3: Packungsinhalt Kontrollieren
Packungsinhalt kontrollieren FD8372 Befestigungsplatte Ausrichtungsaufkleber / Inbusschlüssel / Feuchtigkeitsabsorber Deckenöffnung Musteraufkleber / Schrauben / Sechskantmutter / Doppelseitiges Klebeband / AV-Kabel Kurzinstallationsanleitung / Software-CD Garantiekarte Wasserfester Anschluss & Durchführung DE - 74... -
Seite 4: Beschreibung Der Teile
Beschreibung der Teile Innere Ansicht IR LEDs Gleitsichtobjektiv (15 Stück, effektiv bis zu 20 m) Schwarze Abdeckung Kippanpassungsschraube MicroSD/SDHC Kartensteckplatz Rückstell- Jumper ungsschalter Mikrofon Videoausgang NTSC Intern 60Hz Audio/Video Extern 50Hz Ausgang (Grün) Allgemein E/A Mikrofon Anschlussleiste Eingang (Pink) Ethernet 10/100 RJ45 Buchse 1. -
Seite 5: Hardwareinstallation
Notieren Sie sich die MAC- Adresse, bevor Sie die Kamera installieren. Ersetzen Sie die Seitenabdeckung mit der beiliegenden Seitendurchführung, wenn Sie Kabel von der Seite der Kamera zuführen möchten. Die 1/2" Schutzleiter und Schläuche sind separat erhältlich. Hardwareinstallation Verwenden Sie zunächst den beiliegenden T20 Sechskantschraubenschlüssel, um die vier Schrauben zu lösen und die Kugelabdeckung von der Kamerabasis abzunehmen. - Seite 6 Kabelverbindung Schließen Sie die Stromkabel an und stellen Sie den Anschluss vom allgemeinen I/O Anschlussblock her, wenn Sie über externe Geräte wie z.B. Sensoren oder Alarmgeräte verfügen. Pin Belegungen Ansicht von oben AC24V_2 AC24V_1 Erdung Digitaler Eingang_3 Digitaler Eingang_2 Digitaler Eingang_1 Digitaler Ausgang- Digitaler Ausgang (12V)
- Seite 7 Anschluss des RJ45 Ethernetkabels RJ45 Kabelabmessung (Einheit: mm) Empfohlene Kabeldicke: 24AWG (0,51mm) Zusammenbau Gummidich- 1. Bohren Sie ein Loch in den Gum- tungsstecker midichtungsstecker und führen Sie das Ethernetkabel durch die Öffnung. 2. Streifen Sie die Ummantelung des Ethernetkabels ab. 3.
- Seite 8 Wandbefestigung 1. Bringen Sie den Aufkleber an der Wand an. 2. Verwenden Sie die Kreismarkierungen auf dem Aufkleber, bohren Sie mindestens 2 symmetrische Führungslöcher auf jeder Seite in die Decke. Hämmern Sie anschließend die vier beiliegenden Plas- tikdübel in die Öffnungen. 3.
-
Seite 9: Netzwerkverwendung
Deckenbefestigung 1. Bringen Sie den Aufkleber an der Decke an. 2. Verwenden Sie die Kreismarkierungen auf dem Aufkleber, bohren Sie mindestens 2 symmetrische Führungslöcher auf jeder Seite in die Decke. Hämmern Sie anschließend die vier beiliegenden Plas- tikdübel in die Öffnungen. 3. - Seite 10 Power over Ethernet (PoE) Bei der Verwendung eines Switch mit PoE Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über ein einzelnes Ethernet- kabel. Siehe folgende Abbildung zum Anschluss der Kamera eines Switch mit PoE mithilfe eines Ethernetkabels. PoE Switch Bei Verwendung eines Switch ohne PoE Verwenden Sie eine PoE-Power-Injector (optional), um diesen zwischen die Kamera und einem Switch ohne PoE zwischen zu schalten.
-
Seite 11: Ip-Adresse Zuweisen
Schaltfläche “Weiter”, um das Programm fortzusetzen. Installation Wizard 2 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkkameras in demselben LAN. 4. Nach einer kurzen Suche wird das Hauptinstallationsfenster erscheinen. Klicken Sie doppelt auf die MAC-Adresse, die der auf dem Kameraetikett entspricht oder auf die Seriennummer auf dem Ver- packungsetikett, um eine Verwaltungssitzung mit der Netzwerkkamera im Browser zu öffnen. -
Seite 12: Objektiv Einstellen
Betriebsfertig 1. Eine Browsersitzung mit der Netzwerkkamera sollte wie unten abgebildet angezeigt werden. 2. Sie sollten das Live-Video der Kamera sehen. In einer Umgebung mit mehreren Kameras können Sie auch die 32-Kanal Aufnahmesoftware von der Software-CD installieren. Weitere Informationen zur Installation erhalten Sie in den entsprechenden Dokumenten. -
Seite 13: Zur Einstellung Des Zoomfaktors Und Des Fokusbereichs
Zur Einstellung des Zoomfaktors und des Fokusbereichs 1. Die Kamera ist mit einem motorisierten Objektiv mit variabler Brennweite ausgestattet. Über eine Webkonsole können Sie die Seite Konfiguration > Medien > Bild > Fokus aufrufen, um den Bildzoom und den Fokus anzupassen. 2. - Seite 14 P/N:625017201G Rev. 1.1 All specifications are subject to change without notice. Copyright 2012 VIVOTEK INC. All rights reserved. VIVOTEK INC. VIVOTEK USA, INC. 6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C. 2050 Ringwood Avenue, San Jose, CA 95131 |T: +886-2-82455282| F: +886-2-82455532| E: sales@vivotek.com...
