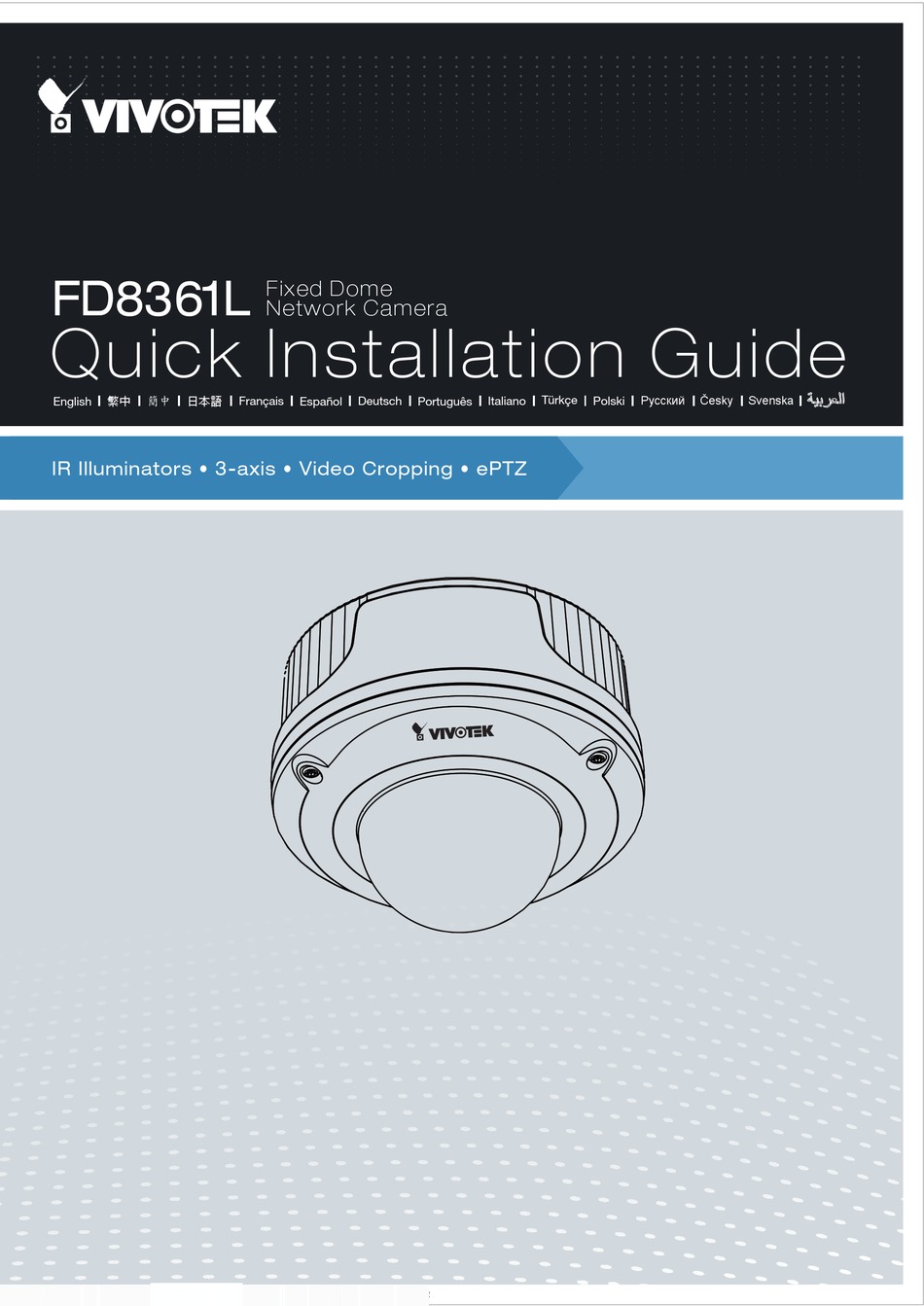

- Seite 1 Fixed Dome FD8361L Network Camera Quick Installation Guide Türkçe Русский Česky English Français Español Deutsch Português Italiano Polski Svenska 繁中 簡中 日本語 IR Illuminators • 3-axis • Video Cropping • ePTZ...
-
Seite 2: Warnung Vor Der Installation
Warnung vor der Installation Netzwerkkamera bei Hinweise zur Betriebstemperatur Rauchentwicklung oder siehe Benutzeranleitung. ungewöhnlichem Geruch sofort abschalten. Wenden Sie sich in solchen Fällen an Ihren Fachhändler. Netzwerkkamera nur auf feste Netzwerkkamera bei Gewittern nicht Unterlagen abstellen. anfassen. Keine Fremdkörper, z. B. Nadeln, in Netzwerkkamera nicht fallen lassen. -
Seite 3: Packungsinhalt Kontrollieren
Italiano Türkçe Polski Русский Česky Svenska IR Illuminators • 3-axis • Video Cropping • ePTZ VIVOTEK USA, INC. pei City, 235, Taiwan, R.O.C. 2050 Ringwood Avenue, San Jose, CA 95131 @vivotek.com |T: 408-773-8686| F: 408-773-8298| E: salesusa@vivotek.com DE - 74... -
Seite 4: Beschreibung Der Teile
Beschreibung der Teile Innere Ansicht IR LED (18 Stück, Gleitsichtobjektiv Entfernung 20 m) (f= 3~9 mm) Lichtsensor SD/SDHC Kartenschacht Dreheinstellungsschraube Neigungseinstellungsschraube Schwenkeinstellungsschraube NTSC/PAL Videoausgangsschalter Status LED Rücksetztaste (versenkt) Fokuseinstellung Zoomeinstellung BNC Videoausgang AC 24V Anschlussblock Ethernet 10/100 RJ45 Anschluss Erdung Betriebstemperatur: -20°... - Seite 5 Notieren Sie sich die MAC- Adresse unter dem Kamerasockel, Network Camera bevor Sie die Kamera installieren. RoHS Model No: FD8361L MAC:0002D1083236 CLASS A This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:...
-
Seite 6: Hardwareinstallation
Hardwareinstallation Lösen Sie mit dem Schraubenzieher zuerst drei Schrauben und nehmen Sie die Hauben- abdeckung vom Kamerasockel ab. Befolgen Sie dann die folgenden Schritte, um die Kam- era zu befestigen – entweder an der Decke oder an einer Wand. Deckenmontage (mit Grundplatte) 1. - Seite 7 Wandmontage (mit Grundplatte) 1. Befestigen Sie den Ausrichtungsaufkleber an der Wand. 2. Bohren Sie zwei Führungsbohrungen durch die 10 Kreise auf dem Aufkleber symmetrisch in die Wand. Hämmern Sie die beiden mitgelieferten Kunststoffdübel in die Bohrungen ein. 3. Führen Sie die vier beiliegenden Schrauben durch die vier Bohrungen des unteren Sockels ein und befestigen Sie den unteren Sockel mit einem Schraubenzieher.
- Seite 8 Deckenmontage (ohne Grundplatte) 1. Befestigen Sie den Musteraufkleber Deckenbohrung an der Wand. 2. Machen Sie eine Bohrung entlang des inneren Kreises des Aufklebers. 3. Bohren Sie drei Führungsbohrungen durch die drei Kreise auf dem Aufkleber in die Decke. Hämmern Sie dann die drei mitgelieferten Kunststoffdübel in die Bohrungen ein. 4.
-
Seite 9: Power Over Ethernet (Poe)
Power over Ethernet (PoE) Bei der Verwendung eines Switch mit PoE Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über ein einzelnes Ethernetkabel. Siehe folgende Abbildung zum Anschluss der Kamera eines Switch mit PoE mithilfe eines Ethernetkabels. PoE Switch Bei Verwendung eines Switch ohne PoE Verwenden Sie eine PoE-Power-Injector (optional), um diesen zwischen die Kamera und einem Switch ohne PoE zwischen zu schalten. -
Seite 10: Ip-Adresse Zuweisen
Sie bitt auf die Schaltfläche „Weiter“, um das Programm fortzusetzen. Installation Wizard 2 3. Das Programm wird die VIVOTEK Netzwerkgeräte im selben LAN durchsuchen. 4. Nach dem Suchvorgang wird sich das Hauptinstallationsfenster öffnen. Klicken Sie auf die MAC-Adresse, die mit der Adresse am Boden des Gerätes übereinstimmt, um den Internet Explorer mit der Netzwerkkamera zu verbinden. - Seite 11 Betriebsfertig 1. Zugriff auf die Netzwerkkamera aus dem Internet. 2. Erhalten Sie Live - Videoaufnahmen mittels Internet Browsern oder durch Aufnahmepro- gramme. Beachten Sie für das weitere Setup die Benutzeranleitung auf der Software-CD. DE - 82...
-
Seite 12: Objektiv Einstellen
Objektiv einstellen Je nach Live-Bild, das von der Kamera abgerufen wird, stellen Sie das Kameraobjektiv wie folgt ein: Zum Einstellen des Betrachtungswinkels 1. Lösen Sie die Schwenkschraube und drehen Sie das Objektivmodul nach links und rechts. Danach können Sie die Schwenkschraube festziehen. 2. - Seite 13 Abschluss 1. Drehen Sie die schwarze Abdeckung innerhalb der Kuppelabdeckung, um die Aufnahmerichtung der Linse anzupassen. 2. Befestigen Sie die Kuppelabdeckung an der Kamera. 3. Befestigen Sie die beiden Kuppela bdeckungsschrauben mit einem Schraubendreher. Abschließend sicherstellen, dass alle Kamerateile sicher angebracht wurden. DE - 84...
- Seite 14 P/N:625012601G Rev. 1.1 All specifications are subject to change without notice. Copyright 2012 VIVOTEK INC. All rights reserved. VIVOTEK INC. VIVOTEK USA, INC. 6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C. 2050 Ringwood Avenue, San Jose, CA 95131 |T: +886-2-82455282| F: +886-2-82455532| E: sales@vivotek.com...
