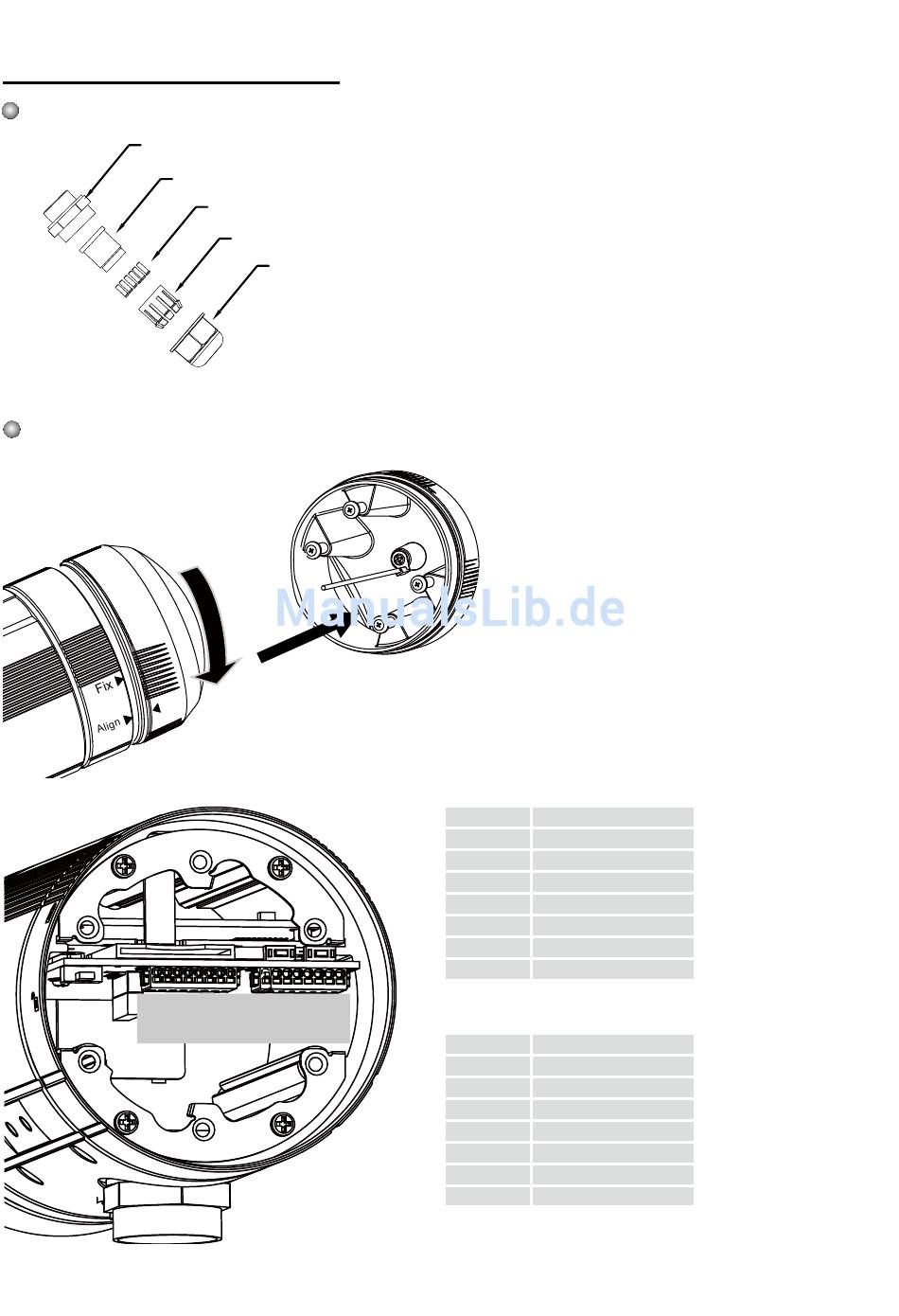

Wasserdichter Anschluss
Komponenten des wasserdichten Anschlusses
Schraubenmutter (A)
Pin Beschreibung
8
Dichtung (B)
Dichtungen (C)
Gehäuse (D)
Dichtungsmutter (E)
1
1
8
1
J6
J3
J3
1
Do+ (12V)
2
Digitalausgang
3
Digitaleingang 1
4
Erdung
5
Digitaleingang 2
6
Erdung
7
TV-Ausgang +
8
TV-Ausgang -
J6
1
Ext. MIC
2
Audio Erdung
3
Audio Line out
4
Audio Erdung
5
Erdung
6
DC 12V+
7
AC24V-
8
AC24V+
DE-58
