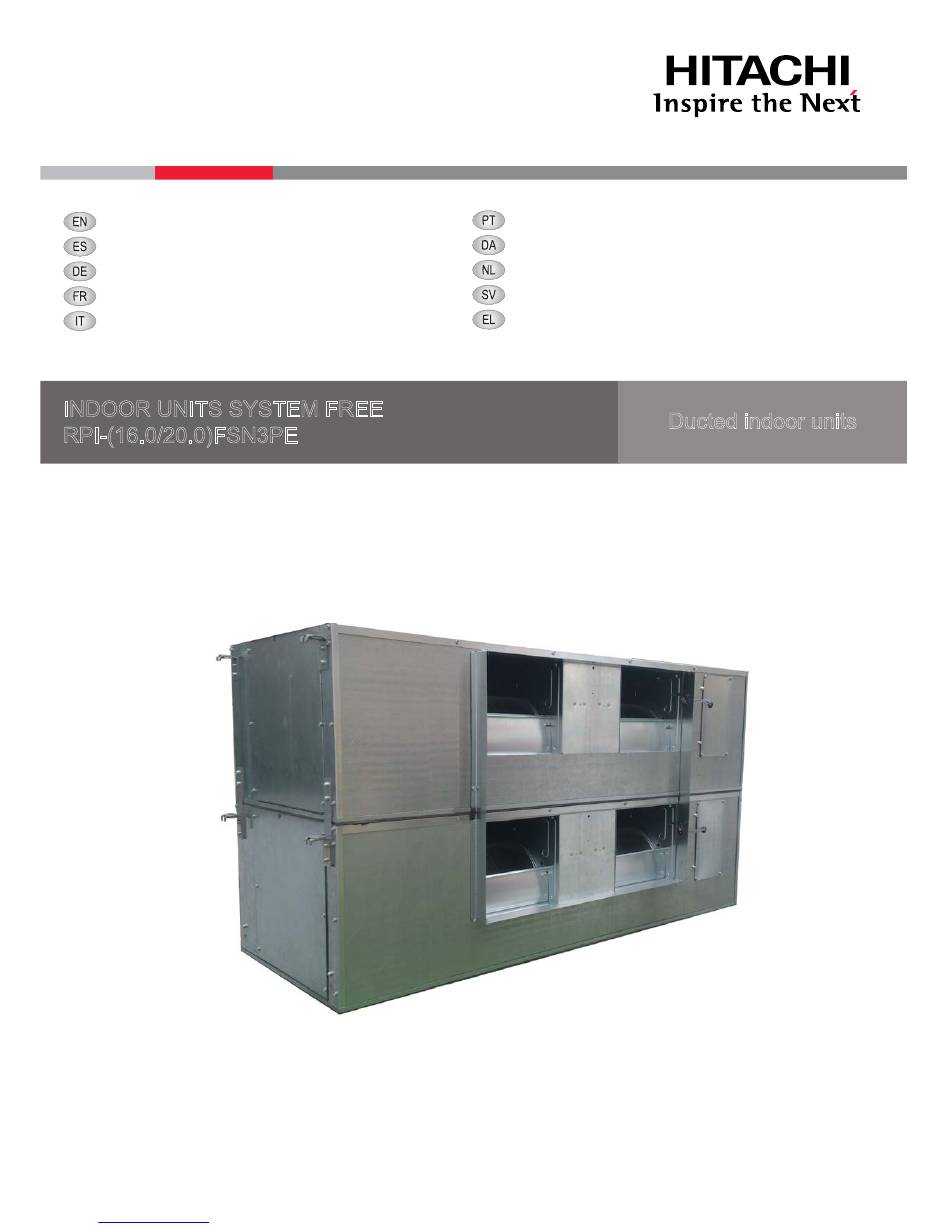

INSTALLATION AND OPERATION MANUAL
MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO
INSTALLATIONS- UND BETRIEBSHANDBUCH
MANUEL D'INSTALLATION ET DE FONCTIONNEMENT
MANUALE D'INSTALLAZIONE E D'USO
INDOOR UNITS SYSTEM FREE
RPI-(16.0/20.0)FSN3PE
Downloaded from
www.Manualslib.com
manuals search engine
MANUAL DE INSTALAÇÃO E DE FUNCIONAMENTO
INSTALLATIONS- OG BETJENINGSVEJLEDNING
INSTALLATIE- EN BEDIENINGSHANDLEIDING
INSTALLATION- OCH DRIFTHANDBOK
ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ
Ducted indoor units
Inhaltsverzeichnis
Verwandte Anleitungen für Hitachi RPI-16.0FSN3PE
Inhaltszusammenfassung für Hitachi RPI-16.0FSN3PE
- Seite 2 Downloaded from www.Manualslib.com manuals search engine...
- Seite 3 ATTENTION: This product shall not be mixed with general house waste at the end of its life and it shall be retired according to the appropriated local or national regulations in a environmentally correct way. Due to the refrigerant, oil and other components contained in Air Conditioner, its dismantling must be done by a profes- sional installer according to the applicable regulations.
-
Seite 25: Allgemeine Informationen
Druckfehler nicht der Kontrolle und Verantwortlichkeit von HITACHI. Unter einer Firmenpolitik, die eine ständige Qualitätsverbesserung ihrer Produkte anstrebt, behält sich HITACHI Air Conditioning Pro- Daher kann es vorkommen, dass bestimmte Bilder oder Daten, ducts Europe, S.A.U. das Recht vor, jederzeit Veränderungen die zur Illustrierung dieses Dokuments verwendet werden, auf ohne vorherige Ankündigung und ohne die Verpflichtung, diese in... -
Seite 26: Zusätzliche Sicherheitshinweise
1 Allgemeine informationen 1.3.2 Zusätzliche Sicherheitshinweise G E FA H R • HITACHI kann nicht alle Umstände vorhersehen, die mög- • Keine Sprays wie Insektizide, Grundiermittel, Lacke und an- licherweise zu einer potenziellen Gefahr führen. dere brennbare Gase im Umkreis der Anlage (weniger als ein Meter) verwenden. -
Seite 27: Teilebezeichnung
2 Teilebezeichnung 2 TEILEBEZEICHNUNG RPI-(16.0/20.0)FSN3PE Teilebezeichnung Lüfter Lüftermotor Wärmetauscher Sieb Verkabelungsbohrungen Expansionsventil Schaltkasten Kältemittelgasleitung Kältemittelflüssigkeitsleitung Abflussleitung Luftfilter Haken Lufteinlass Luftauslass Kondensator Lüfterwartungsklappe 3 GERÄTEINSTALLATION G E FA H R V O R S I C H T ! • Stellen Sie sicher, dass das komplette Zubehör mit dem •... -
Seite 28: Anschluss An Die Zufuhrleitung (Nicht Mitgeliefert) Und Saugluftfilterwartung
3 Geräteinstallation 3.1 GERÄTEINSTALLATION Erstüberprüfung Ausrichtung der Abflusswanne Stellen Sie sicher, dass die Auflagefläche eben ist. Be- Achten Sie bei der Installation des Innengeräts darauf, dass das rücksichtigen Sie dabei den maximalen Neigungswinkel. Gerät für Wartungsarbeiten frei zugänglich ist. Berücksichtigen Vorderansicht Sie dabei den Platz für die Leitungen und Kabel sowie die Instal- lationsrichtung des Geräts (siehe unten). -
Seite 29: Einstellung Des Statischen Drucks
Bei den Installationen, bei denen der Platz für die Wartung gering ist, könnte der Filter beim Herausziehen geknickt werden (in drei Teile). Richtung zum Herausziehen der Luftfilterhaltestrebe Luftfilter 3.1.3 Leistungskurve des Lüfters RPI-16.0FSN3PE RPI-20.0FSN3PE Luftstrom (m /min) Luftstrom (m /min) HSP: Hoher statischer Druck Lüfterdrehzahl Statischer Druck... -
Seite 30: Kältemittel- Und Abflussleitungen
Leitung nicht im Gerät installiert werden. 4.2 KÄLTEMITTELLEITUNGEN UND ABFLUSSANSCHLUSS Die Position der Anschlüsse für Flüssigkeits-, Gas- und Abflussleitungen sind unten angezeigt. Flüssigkeitsleitung (mm) Gasleitung mm (Zoll) Modell RPI-16.0FSN3PE RPI-20.0FSN3PE Gasleitung Ø19,05 (3/4”) Ø22,2 (7/8”) Flüssigkeits- Ø9,53 (3/8”) Ø9,53 (3/8”) -
Seite 31: Erforderliche Multi-Kits
5 Kabelanschluss 4.3 ERFORDERLICHE MULTI-KITS Die folgenden Multi-Kits (separat verkauft) sind notwendig, um die Rohren zwischen dem Außen- und Innnengerät miteinander zu verbinden: Innengerät Multi-Kit-Referenz RPI-16.0FSN3PE E162SN3 RPI-20.0FSN3PE E242SN3 (Die Abbildung ist nur für Illustrationszwecke) 4.4 ABFLUSSLEITUNG Bereiten Sie zum Kondenswasserabfluss (2 Orte) eine PVC-Rohr- H I N W E I S leitung mit einem Ø25mm vor. -
Seite 32: Anschluss Von Strom- Und Übertragungskabeln Verfahren
5 Kabelanschluss 5.2 SYSTEMSCHALTPLAN Schließen Sie das Innengerät gemäß dem folgenden Schaltplan an: RPI-(16.0/20.0)FSN3PE Hauptaußengerät. Sicherung (nicht mitgeliefert) A1 Sekundäraußengerät Fernbedienung Betriebsverkabelung (abgeschirmtes Torsionskabel oder paarverseiltes Innengerät RPI-(16.0/20.0)FSN3PE Kabel) 5 V DC ohne Polung H-LINK (durch den Installateur geliefert) Verteilerkasten (nicht mitgeliefert) Weiteres Innengerätesystem Anschlussleisten (TB1, TB2) Trennschalter (nicht mitgeliefert) -
Seite 33: Kabelanschluss Des Innengeräts
Der in diesem Handbuch genannte Erdschlussschalter (ELB) sorgung stärke EN60335-1 EN60335-1 ist allgemein auch als Fehlerstrom-Schutzeinrichtung (RCD) oder Fehlerstrom-Trennschalter (RCCB) bekannt. 2 x 4,0 mm² RPI-16.0FSN3PE 16,2 + GND 1~ 230V • Die Trennschalter (CB) sind ebenso als thermisch-magneti- 2 x 0,75mm 50Hz 2 x 4,0 mm²... -
Seite 34: Einstellung Der Dip-Schalter
5 Kabelanschluss 5.7 EINSTELLUNG DER DIP-SCHALTER Anzahl und Position der DIP-Schalter DSW4: Einstellung der Gerätemodell-Nr. Es gibt zwei Leiterplatten (eine für jede Einheit), die wie unten Einstellungen sind nicht erforderlich. Mit diesem Schalter wird die erklärt konfiguriert werden müssen. Modellnummer eingestellt, die dem Innengerätetyp entspricht. - Seite 105 Downloaded from www.Manualslib.com manuals search engine...
