Feka VS-VX
Η γκάμα Fekafos είναι εφοδιασμένη με μια διάταξη καθόδου από
χυτοσίδηρο 2" και συνεπώς κατάλληλη για τη χρήση μίας ή δύο
αντλιών (μοντέλα Double ) μονοφασικές, μη αυτόματες ή τριφασικές
χωρίς πλωτήρα, που πρέπει να εγκατασταθούν συνδυασμένες με
έναν ηλεκτρικό πίνακα.
A. Αποσυναρμολογήστε το καπάκι της δεξαμενής.
B. Για το FEKA VS-VX,
a. βεβαιωθείτε πως το μήκος του πλωτήρα της αντλίας
είναι 250 mm (Εικ. 9a – Σελ.151).
b. Αφαιρέστε την πάνω βίδα από την φλάντζα – μεριά
κατάθλιψης (1).
c. Συναρμολογήστε το έλασμα αντι-περιστροφής (2)
d. Βιδώστε ξανά τη βίδα (1).
e. Αφαιρέστε τη γλίστρα από το πόδι (5) σύζευξης και
συνδέστε την στο στόμιο κατάθλιψης της αντλίας.
Χρησιμοποιώντας τη βίδα (6) και το παξιμάδι (4)
στερεώστε τη γλίστρα στην αντλία όπως φαίνεται στην
εικόνα 13.
C. GRINDER 1400 -1800 Αφαιρέστε τη γλίστρα από το πόδι (5)
σύζευξης και συνδέστε την στο στόμιο κατάθλιψης της αντλίας:
xρησιμοποιώντας τη βίδα (6) M10X25.
D. ΑΛΛΕΣ ΑΝΤΛΙΕΣ (κατάλογος στον πίνακα 97) Αφαιρέστε τη
γλίστρα από το πόδι σύζευξης (5) και συνδέστε την στο στόμιο
κατάθλιψης δια μέσου της σπειροτομημένης φλάντζας που θα
βρείτε στα παρελκόμενα της αντλίας.
E. Τοποθετήστε στο πόδι το συγκρότημα γλίστρα/αντλία (5).
2
3
ΑΝΑΜΟΝΗ ΓΙΑ ΤΙΣ ΕΞΗΣ ΑΝΤΛΙΕΣ
FEKA 600 MA
FEKA VS-VX 550 MA
FEKABOX 200
FEKA VS-VX 750 MA
FEKABOX 200 FX
FEKA VS-VX 1000 MA
FEKA VS-VX 1200 MA
FEKAFOS 280 l - FEKAFOS 280 l DOUBLE - FEKAFOS 550 l DOUBLE
Εικ. 11 – Εικ.12 – Σελ. 152
ΕΛΛΗΝΙΚΑ
FEKABOX 200 l
FEKA FXV 20 MA
FEKA FXC 20 MA
DRENAG FX 15 MA
GRINDER FX 15 MA

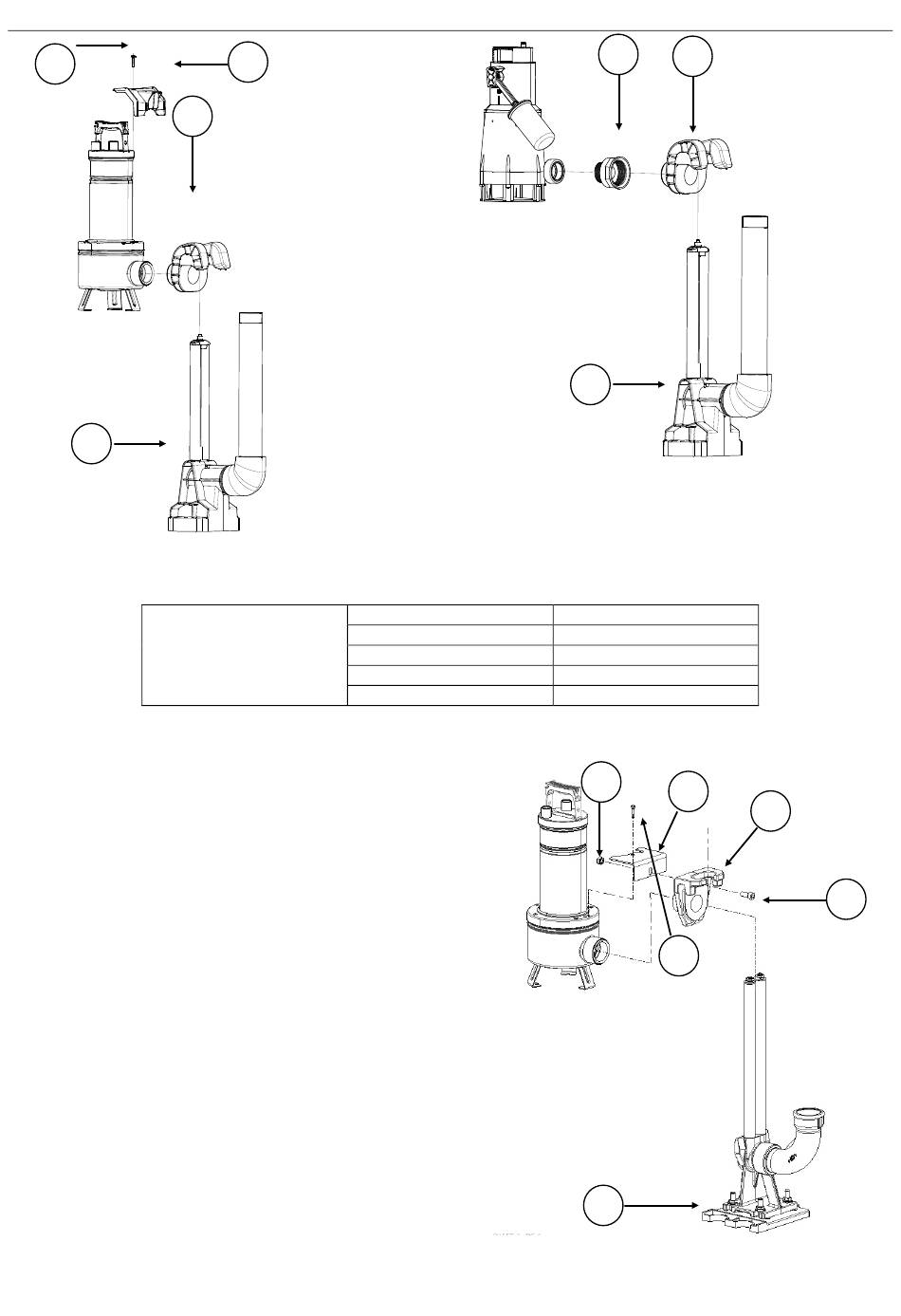

Feka VS-VX
Εικ. 13
96
2.1 3
5
Feka 600
4
2
1
5
3
6
