DAB FEKABOX 200 Installationsanweisung Und Wartung Seite 68

1
5
Cхему. 10
Feka VS-VX
Гамма Fekafos укомплектована устройством опускания из чугуна
2" и, следовательно, рассчитана на использование одного или
двух однофазных неавтоматических насосов с поплавком
(модели Double) однофазных неавтоматических или трехфазных
без поплавка, которые должны быть установлены вместе с эл.
щитом управления.

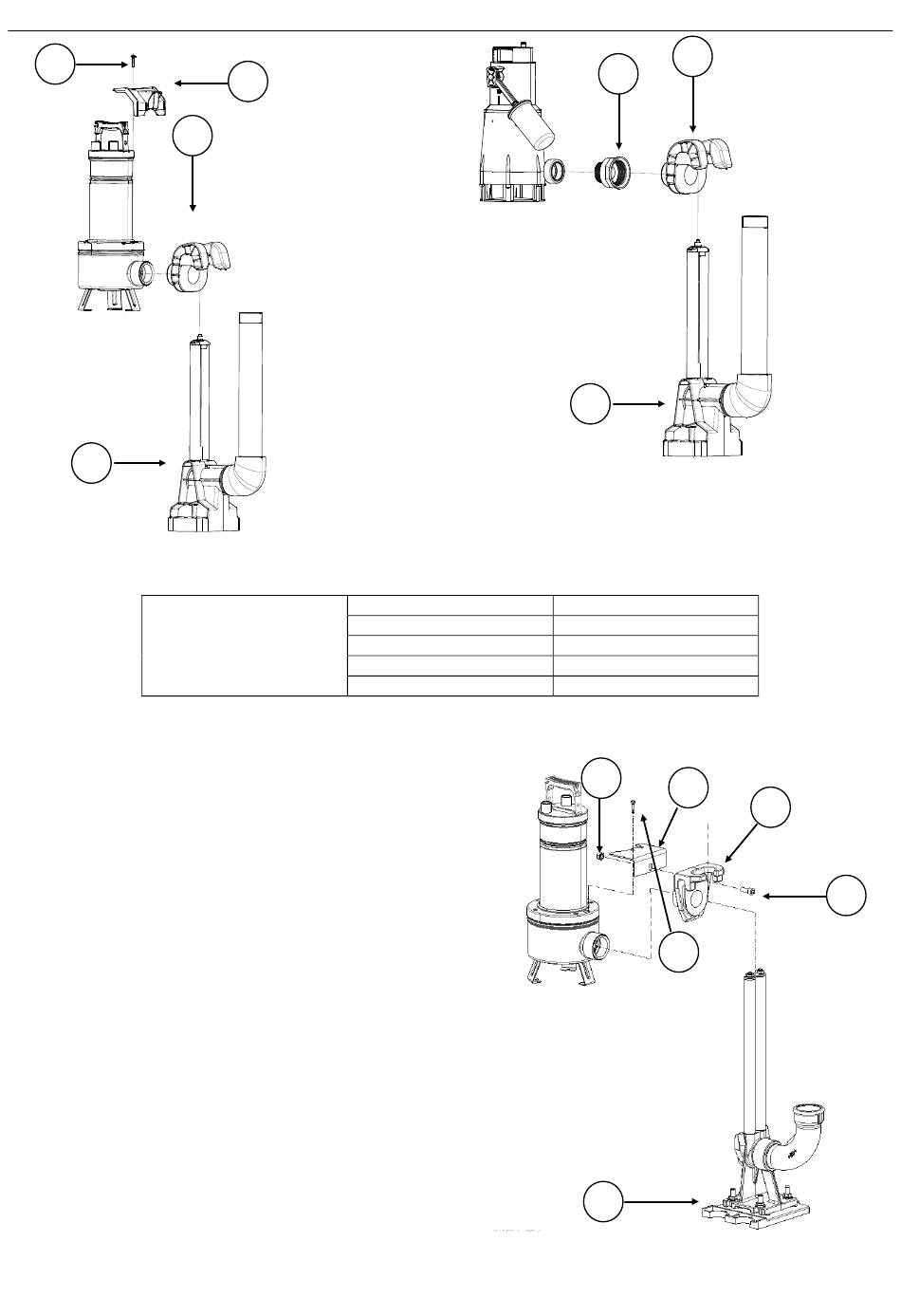

A. Снять крышку с бака.
B. FEKAVS-VX:
Проверить, чтобы длина поплавка насоса была 250 мм
•
(Схема. 9a – стр.151).
Вынуть верхний болт из фланца с нагнетательной
•
стороны (1).
Установить блокировочную скобу против вращения (2).
•
Восстановить болт на место (1).
•
Снять суппорт с соединительной ножки (5) и соединить
•
его с нагнетательным отверстием насоса. При помощи
болта (6) и гайки (4) прикрепить суппорт к насосу,как
показано на схеме 13.
C. GRINDER 1400-1800 Снять суппорт с соединительной ножки
(5) и соединить его с нагнетательным отверстием насоса.
При помощи болта (6) M10X25
D. ДРУГИЕ НАСОСЫ (перечень в таблице на стр. 67) Вынуть
каретку из соединительной ножки (5) и подсоединить ее к
нагнетательному отверстию
фланца, прилагающегося к насосу.
A. Установить узел суппорт/насос на ножку (5).
2
3
РАССЧИТАНО НА СЛЕДУЮЩИЕ НАСОСЫ
FEKA 600 MA
FEKA VS-VX 550 MA
FEKABOX 200
FEKA VS-VX 750 MA
FEKABOX 200 FX
FEKA VS-VX 1000 MA
FEKA VS-VX 1200 MA
FEKAFOS 280 l - FEKAFOS 280 l DOUBLE - FEKAFOS 550 l DOUBLE
Cхему. 11 – Cхему.12 – стр. 152
посредством
РУССКИЙ
FEKABOX 200 l
Feka VS-VX
Cхему. 13
резьбового
66
3
2.1
5
Feka 600
FEKA FXV 20 MA
FEKA FXC 20 MA
DRENAG FX 15 MA
GRINDER FX 15 MA
4
2
1
5
3
6
