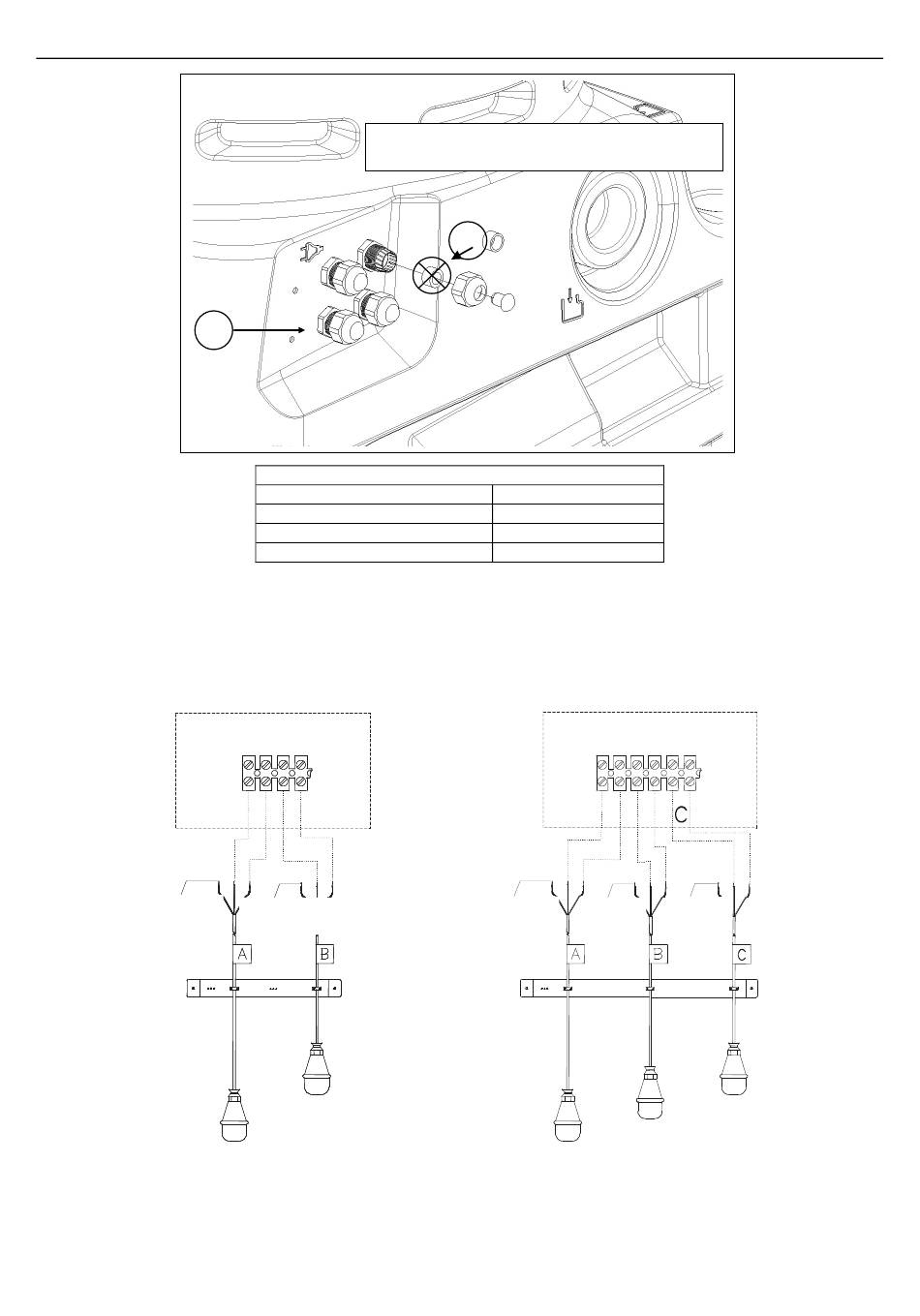

Vlotters:
De vlotters (twee voor FEKAFOS 280 l drie voor FEKAFOS 280-550 DOUBLE) zijn al gemonteerd en in hoogte afgesteld in de tank.
Voer de kabels van de vlotters door de reeds op de bak gemonteerde kabelwartels (detail 7, afb 14), draai de ring vast en sluit de kabels aan op het
paneel zoals in het betreffende handboek wordt beschreven, en let er hierbij op de correspondentie tussen de klemmen van het paneel en de
bijbehorende kabels van de vlotters.
BLAUW NIET
GEBRUIKT
GRIJS
NIET GEBRUIKT
Elke afzonderlijke kabel van de vlotters bestaat uit drie kabeltjes: ZWART-BRUIN-BLAUW. Het BLAUWE kabeltje mag niet worden
gebruikt en moet door de gebruiker worden geïsoleerd.
Voor Fekafos 280/280D voor kabels met een
doorsnede ≥ 4G1,5mm2
AANT. GEMONTEERDE KABELDOORGANGEN
FEKABOX 200
FEKAFOS 280
FEKAFOS 280 DOUBLE
FEKAFOS 550 DOUBLE
TWEE VLOTTERS
PANEEL
1 3 4
2
A B
ZWART
BRUIN
ZWART BRUIN
BLAUW NIET
GRIJS
GEBRUIKT
NIET GEBRUIKT
MAX MAX
MIN MIN
NEDERLANDS
1
4
6
6
BRUIN
ZWART
BLAUW
GRIJS
GRIJS
NIET
NIET GEBRUIKT
NIET GEBRUIKT GEBRUIKT
MIN
48
DRIE VLOTTERS
PANEEL
2 3 4 5 6
1
A B
ZWART
ZWART
BRUIN
BRUIN
BLAUW
BLAUW
GRIJS
NIET
NIET
NIET GEBRUIKT
GEBRUI
GEBRUI
MAX
MED
Afb. 14
