Поплавки:

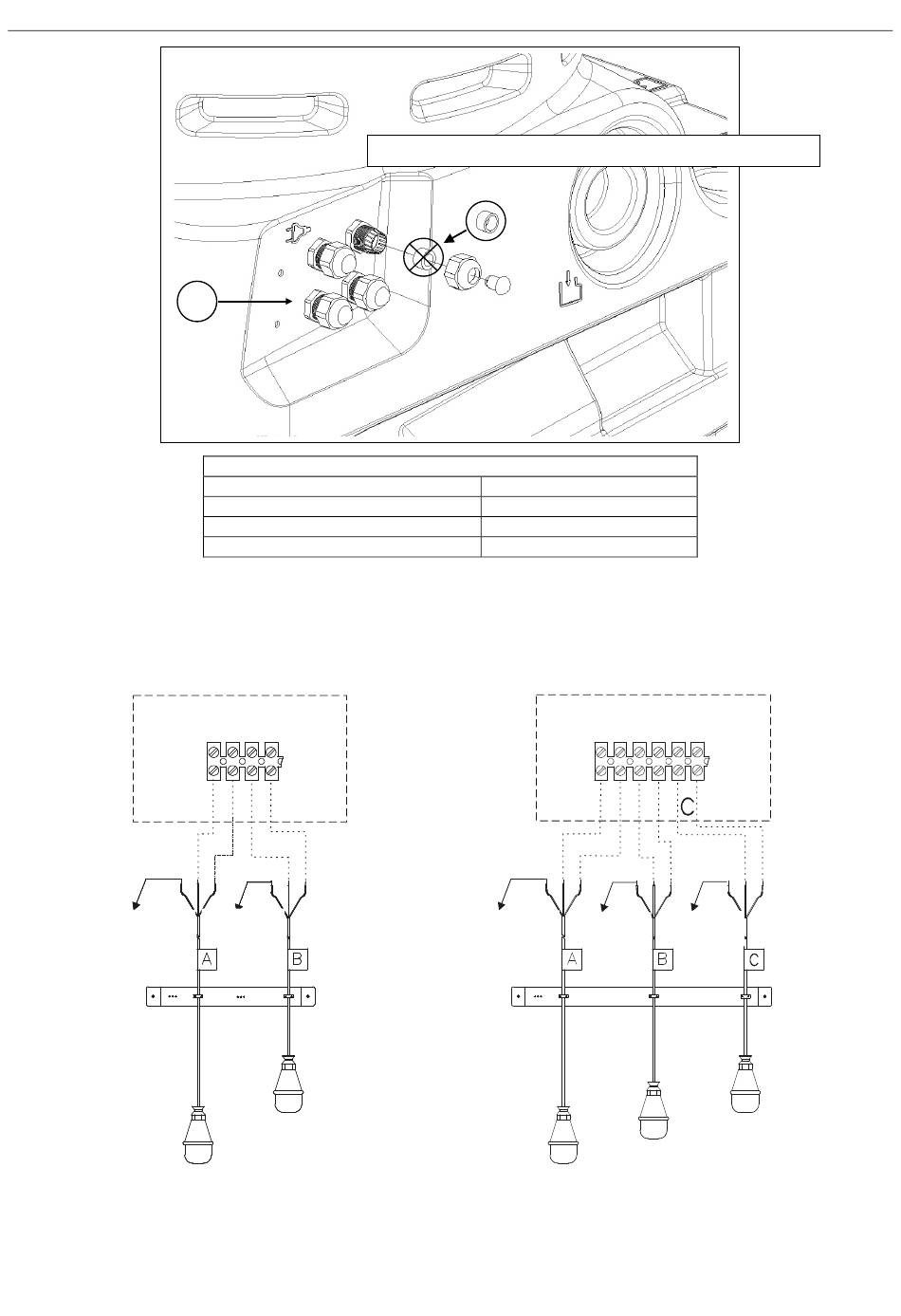

Поплавки (два для FEKAFOS 280 l три для FEKAFOS 280-550 DOUBLE) уже установлены и настроены по высоте внутри бака.
Пропустить провода поплавков через кабельные сальники, уже имеющиеся на чане (деталь 7 Схема 14), закрутить блокировочную
гайку и подсоединить кабели к распределительному щиту, как описано в соответствующем техническом руководстве, обращая
внимание на соответствие зажимов электрического щита и соответствующих проводов поплавков.
ДВА ПОПЛАВКА
КОРИЧНЕВЫЙ
Серый
СИНИЙ НЕ
НЕ ИСПОЛЬЗУЕТСЯ
ИСПОЛЬЗ.
Каждый отдельный провод поплавков состоит из трех проводов: ЧЕРНЫЙ-КОРИЧНЕВЫЙ-СИНИЙ. СИНИЙ провод не
используется, и его изоляцию должен обеспечить пользователь.
7
КОЛ-ВО УСТАНОВЛЕННЫХ КАБЕЛЬНЫХ САЛЬНИКОВ
FEKABOX 200
FEKAFOS 280
FEKAFOS 280 DOUBLE
FEKAFOS 550 DOUBLE
ЩИТ
1 3 4
2
A B
ЧЕРНЫЙ
ЧЕРНЫЙ
КОРИЧНЕВЫЙ
Серый
СИНИЙ НЕ
НЕ ИСПОЛЬЗУЕТСЯ ИСПОЛЬЗ.
MAX MAX
MIN MIN
РУССКИЙ
Для Fekafos 280/280D для кабелей сечения ≥ 4G1.5 мм
КОРИЧНЕВЫЙ
Серый
СИНИЙ НЕ
ИСПОЛЬЗ.
НЕ ИСПОЛЬЗУЕТСЯ
68
1
4
6
6
ТРИ ПОПЛАВКА
ЩИТ
1 2 3 4 5 6
A B
ЧЕРНЫЙ
ЧЕРНЫЙ
КОРИЧНЕВЫЙ КОРИЧНЕВЫЙ
Серый
Серый
СИНИЙ НЕ
СИНИЙ НЕ
НЕ ИСПОЛЬЗУЕТСЯ НЕ ИСПОЛЬЗУЕТСЯ
ИСПОЛЬЗ.
ИСПОЛЬЗ.
ME D
MIN
2
Схема 14
ЧЕРНЫЙ
MAX
