3. MONTAJ ÖRNEKLERİ
4
2
FEKABOX-FEKAFOS; önceden montajlı, yerleştirilmeye hazır, ayarlama gerektirmeyen, kanalizasyon şebekesi seviyesinin altında
konumlandırılmış bodrum katlarındaki mekânlardan atıksuların ve evsel atıksu tahliyelerinin toplanması ve imha edilmesi için ideal sistemlerdir.
Yürürlükte bulunan iş kazalarını önleme yönetmeliklerine uygun olarak FEKABOX-FEKAFOS sistemleri, benzin, mazot, yanıcı yağlar, solventler
ve benzerleri gibi parlayıcı veya patlayıcı sıvıların sevk edilmesi için kullanılamazlar.

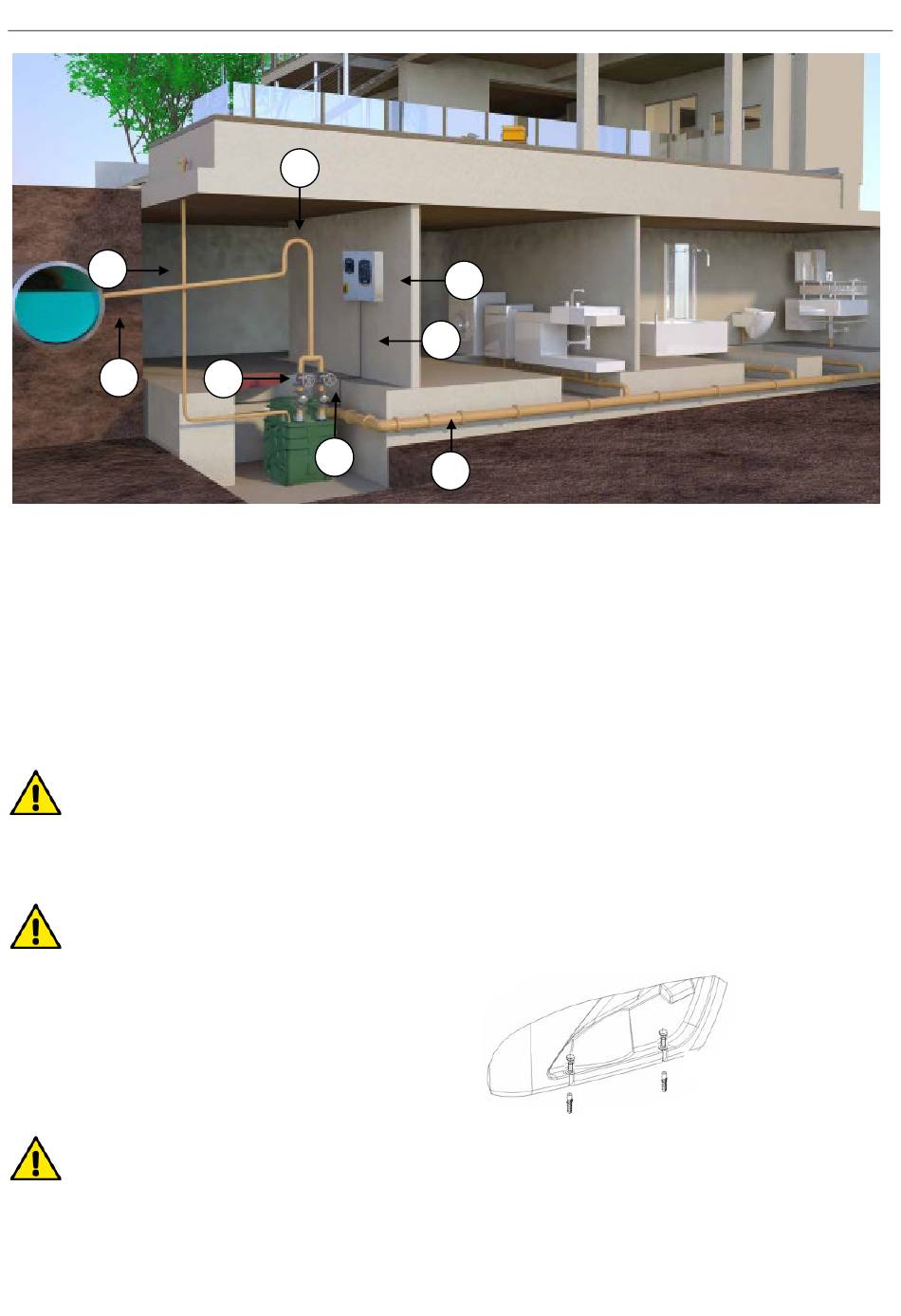

1 - Bilyeli durdurma vanası veya sürgülü vana
2 - Çıkış borusu
3 - Sifon
4 - Havalandırma
4.

HAVUZ KURULUMU

Fekabox – Fekafos serilerinin lift istasyonları, boru hatları için çeşitli giriş ve çıkış imkânları sunarlar. Kurulum tipi ve yürürlükte bulunan yerel
yönetmeliklere göre kamu / özel kanalizasyon şebekesi veya diğer kanallara bağlantı borusu üzerinde bir sifon, bir çek vanasının öngörülmesi
gerekli olabilir. Daima yürürlükte bulunan yerel ve/veya milli yönetmelikleri, kaideleri, kanunları referans olarak alınız. Her halükarda, istasyon
girişinde ve çıkışında durdurma vanalarının ve çek vanalarının kurulması önemle tavsiye edilir. Bir kurulum örneği 3.üncü başlıkta sunulmuştur.
Bütün kanalların zorlanmayacakları şekilde kurulmaları zorunludur. Kanalların istasyonu zorlamamaları zorunludur. Elektro
pompanın borulara iyice sabitlenmiş ve bütün hidrolik bağlantıların kilitlenmiş ve su geçirmez olduklarını kontrol ediniz.
Gerekli olan noktalarda, titreşimlerin iletilmesini önlemek için uygun araçları ve buz oluşmasına karşı boruların korunmasını öngörünüz.
4.1 Havuzun bina içine yerleştirilmesi
Havuz zemin üzerinde konumlandırılabilir, zemine gömülebilir veya örülü duvar kuyular içine yerleştirilebilir. Res. 2, Res. 3 - sf.150
Her halükarda havuzu oturtma düzleminin mükemmel yataylıkta olduğu ve tabanın bütün yüzey üzerine oturduğu garanti edilmelidir.
Fekabox 200, Fekafos 280 ve Fekafos 550 sistemlerinin havuzunun kapaklarının üzerine ayakla basılabilir (max. ağırlık 100 Kg,
bakınız res. 1 - sf.150). Bina içinde yapılan kurulumlarda (garaj, bodrum katı, teknik daire) havuzun, olası rotasyonlar
engellenecek şekilde, resim 4 bağlamında gösterilmiş olduğu gibi özel delikler kullanılarak zemine sabitlenmesi gerekir.
TANKIN ZEMİNE SABİTLENMESİ
KULLANMADAN ÖNCE
Dübelleriyle birlikte TE M8 vidalarını kullanınız,
ISO 7093 yumuşak materyaller için özel
rondelaları kullanınız.
İstasyon etrafında ve yukarısında kurulum ve bakım işlemlerini gerçekleştirebilmek için en az 60 cm bir boş alan bırakınız.
4.2 Havuzun bina dışına yerleştirilmesi
Havuzun yere gömülmemesi halinde, havuza ve contalarına zarar gelmesini önlemek üzere, bunun doğrudan, örneğin yılın bazı dönemlerinde
güneş ışınlarının olabilecekleri gibi ısı kaynaklarına maruz bırakılmaması daha uygundur.
3
1
7
TÜRKÇE
8
5
6
5 - Enerji besleme kablosu
6 - Toplama boruları
7 - Çek vanası
8 - e-box kumanda paneli (sadece Fekafos modelleri için)
