2

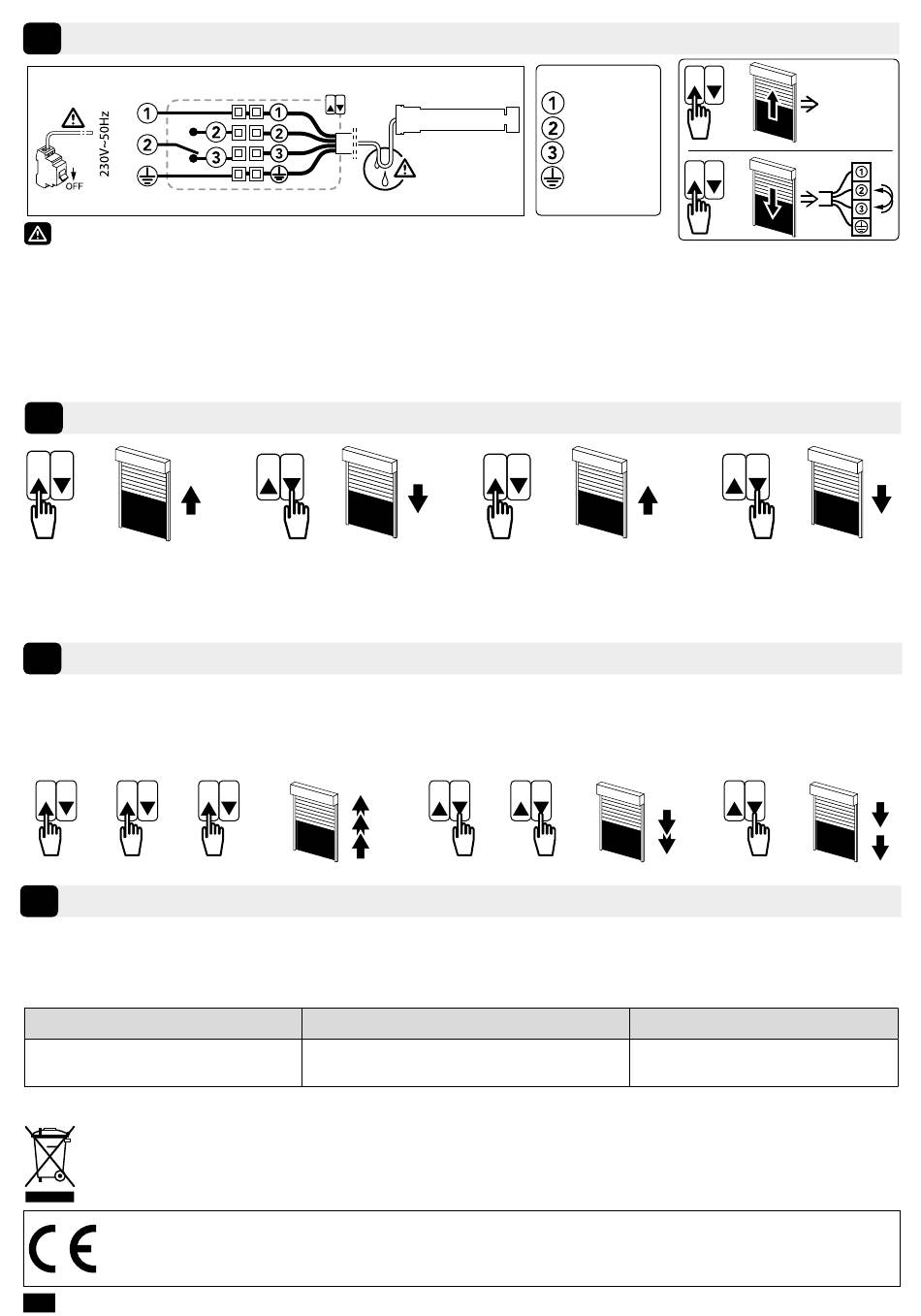

Verdrahtung
230V ~ 50 Hz
N
L
PE
- Bis zu 3 Motoren können parallel angeschlossen werden.
- Bringen Sie die Kabel so an, dass sie nicht Kontakt zu beweglichen Teilen geraten können.
- Wenn der Antrieb im Freien montiert wird und mit einem Netzkabel vom Typ H05-VVF versehen ist, ist das Netzkabel vor UV-Strahlen
zu schützen, z.B. durch ein Schutzrohr.
- Der Motor darf nicht mit nachfolgenden Steuerungen betrieben werden: Notstromversorgung (USV, Wechselrichter, etc...),
Steuerungen mit regelbaren Ausgängen (Triac).
- Zur Steuerung eines Antriebs nur mechanische oder elektromechanische Schalter (z.B. Relais) verwenden. Die Kontakte der
Relais dürfen nicht durch Kondensatoren umgangen werden. Die Antriebe dürfen nicht von einem Relais mit statischem Kondensator
gesteuert werden.
3
Inbetriebnahme des Motors
>>
Nachdem der Rollladen zweimal vollständig auf und ab gefahren ist:
- Der Motor speichert automatisch die Endlagen (Oben und Unten).
- Die Hinderniserkennung ist aktiviert.
Empfehlung: Fahren Sie den Rollladen direkt nach dem Einbau des Motors zweimal auf und ab!
4
Löschen der automatischen Einstellungen
Bei einer Neuinstallation eines bereits eingestellten Motors führen Sie folgende Schritte aus:
- Drücken Sie 3 mal direkt hintereinander für 1 Sekunde auf die ▲ Taste, der Motor fährt jedes Mal kurz an.
- Sie müssen jetzt die ▼ Taste 2 mal kurz (1 Sekunde - Motor fährt kurz) und 1 mal lang (2 Sekunden) drücken. Der Motor fährt zweimal in
die gleiche Richtung und ist dann auf Werkseinstellung zurückgesetzt.
>>
>>
1 s
1 s
5
Anwendung und Wartung
- Für diesen Antrieb sind keine Wartungsarbeiten erforderlich.
- Ein einfacher Druck auf die Taste ▲löst eine Öffnung des Behanges aus.
- Ein einfacher Druck auf die Taste ▼löst eine Schliessung des Behanges aus.
Tipps und Empfehlungen die Installation:
Probleme
Der angetriebene Behang funktioniert nicht.
Wenn das Produkt weiterhin nicht funktioniert, wenden Sie sich bitte an einen Fachmann für Gebäudeautomation.
Wir wollen die Umwelt schützen.
Entsorgen Sie das Produkt nicht mit dem Hausmüll.
Geben Sie dieses bei einer zugelassenen Recycling-Sammelstelle ab.
SIMU SAS, F-70103 GRAY (Frankreich), erklärt hiermit als Hersteller, dass der in dieser Anleitung beschriebene Antrieb bei bestimmungsgemäßem Einsatz
und angeschlossen gemäß Kennzeichnung an eine 230V / 50Hz-Stromversorgung die grundlegenden Anforderungen der geltenden europäischen Richtlinien und
insbesondere der Maschinenrichtlinie 2006/42/EG sowie der EMV-Richtlinie 2014/30/EU erfüllt. Der vollständige Text der EU-Konformitätserklärung ist unter der
Internet adresse www.simu.com verfügbar. Emmanuel CARMIER, Geschäftsführer, GRAY (Frankreich), 12/2016.
2/2
DE
>>
>>
1 s
Der Überhitzungsschutz des Antriebs wurde ausgelöst.
T5S AUTO+JOB
>>
>>
>>
>>
1 s
1 s
Mögliche Ursachen
>>
Blau
Braun
Schwarz
Grün/Gelb
>>
>>
Lösungen
Warten Sie, bis der Antrieb abgekühlt ist.
OK
>>
>>
2 s
