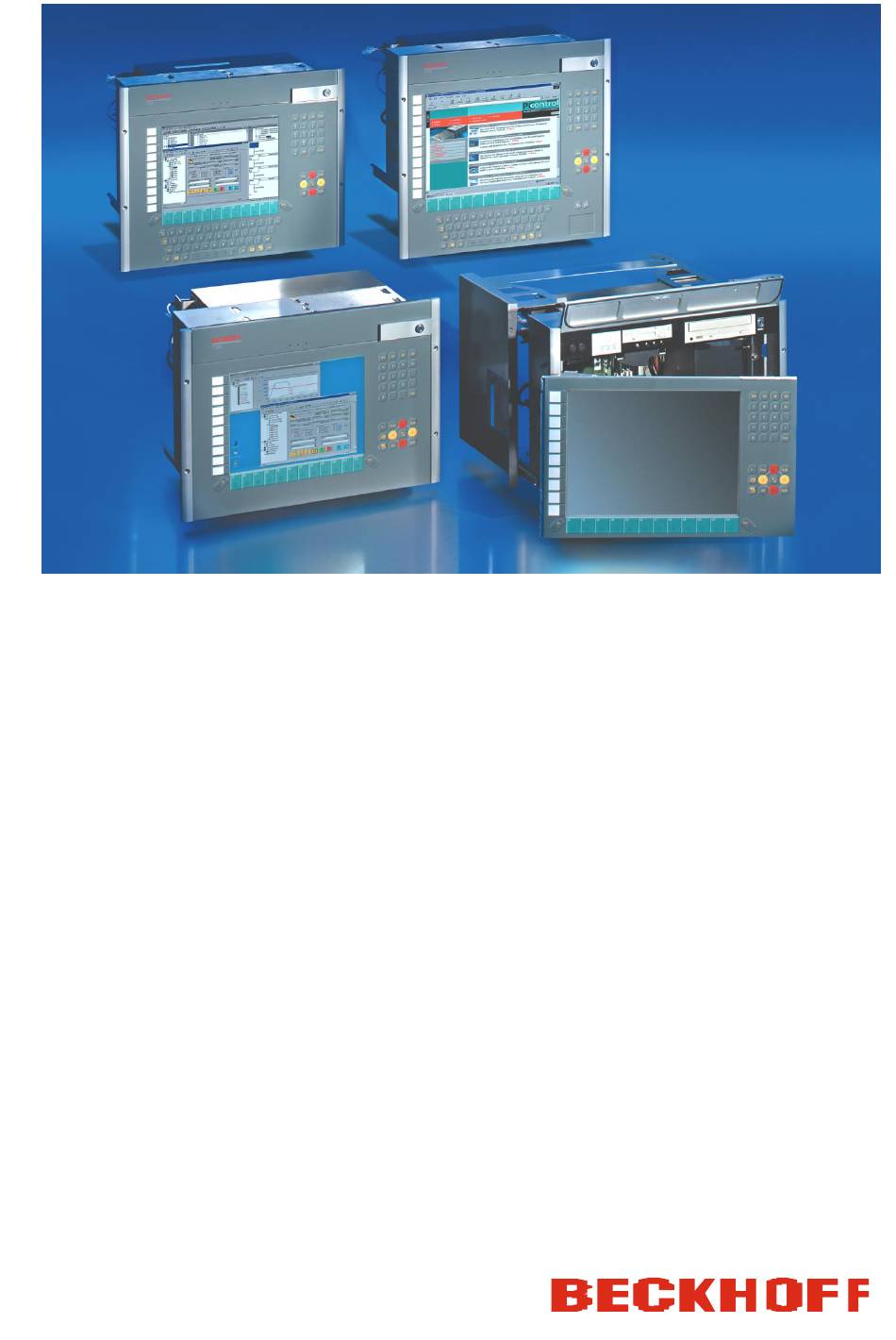

- Seite 1 Installations- und Betriebsanleitung für Einbau-Industrie-PC C33xx ab -0060 Version: 3.0 Datum: 23.04.2020...
-
Seite 3: Inhaltsverzeichnis
Betriebsanleitung Industrie-PC ein- und ausschalten Erstes Einschalten und Treiberinstallation Betrieb des Industrie-PCs Beschreibung der Tasten Funktionstasten Sondertasten Instandhaltung Reinigung des Industrie-PCs Batterie des Motherboards austauschen Wartung Außerbetriebnahme Entsorgung Hilfe bei Störungen Störungsbeseitigung Service und Support Beckhoff Service Beckhoff Support C33xx... - Seite 4 Vorwort Firmenzentrale Einbaumaße Anhang Technische Daten Approvals FCC: Federal Communications Commission Radio Frequency Interference Statement FCC: Canadian Notice C33xx...
-
Seite 5: Vorwort
Hard- und Software-Konfigurationen ausgeliefert. Änderungen der Hard-, oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co.KG. Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. Beckhoff Automation GmbH & Co.KG. C33xx... -
Seite 6: Erklärung Der Sicherheitssymbole
Vorwort Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheits- symbole verwendet. Diese Symbole sollen den Leser vor allem auf den Text des nebenstehenden Sicherheitshinweises aufmerksam machen. Dieses Symbol weist darauf hin, dass Gefahren für Leben und Gesundheit von Personen bestehen. -
Seite 7: Grundlegende Sicherheitsmaßnahmen
Vorwort Grundlegende Sicherheitsmaßnahmen Abschalten des PCs nur Bevor der Industrie-PC abgeschaltet werden darf, muss die laufende nach Beendigung der Software regulär beendet werden. Software Ansonsten können Daten auf der Festplatte verloren gehen. Lesen Sie dazu den Abschnitt Industrie-PC ein- und ausschalten. -
Seite 8: Sorgfaltspflicht Des Betreibers
Vorwort Sorgfaltspflicht des Betreibers Der Betreiber muss sicherstellen, dass • der Industrie-PC nur bestimmungsgemäß verwendet wird (vgl. hierzu Kapitel Produktbeschreibung). • der Industrie-PC nur in einwandfreiem, funktionstüchtigem Zustand betrieben wird. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort des Industrie-PCs zur Verfügung steht. •... -
Seite 9: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung Der Industrie-PC C33xx ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. In einem 19 Zoll Einbaugehäuse ist ein vollständiger PC mit Standard ATX-Motherboard, Festplatte, Diskettenlaufwerk, maschinengerechter Tastatur und TFT- Display aufgebaut. Aufbau Abschließbare Frontklappe Oberhalb des Displays ist eine abschließbare Frontklappe angeordnet, hinter der sich ein Diskettenlaufwerk, ein CD-ROM/ DVD Laufwerk (optional), Status-LEDs, ein Reset-Taster und ein weiteres Schloss zum... - Seite 10 Produktbeschreibung Ansicht des geöffneten PCs Hinter der Fronttür (1) befindet sich ein 7 Slot Rechnerkern mit Standard ATX-Motherboard (2) und Netzteil (3). Ausbau der Laufwerke Die Laufwerke (1, 2) können ohne Werkzeug herausgezogen werden. Nach dem Entfernen des Niederhalters können die Steckkarten (3) ausgebaut werden.
- Seite 11 Produktbeschreibung Anschlüsse des Industrie Die Abbildung zeigt die Montage des PCs (1) mit Auszugrahmen (2) und Teleskopschienen (3). Die Schnittstellen-Anschlüsse befinden sich an der Seite des Gehäuses (4). Anschlüsse hinter der Hinter der Frontklappe befinden sich die Frontklappe Buchsen für den Anschluss von Maus (1) und Tastatur (2).
-
Seite 12: Schnittstellen Ab C33Xx-0060
Schnittstellen ab C33xx-0060 Schnittstellen des ATX- Motherboards PS/2-Anschlüsse PS/2 Der obere PS/2-Anschluss (X104) ermöglicht die Nutzung einer PS/2- Maus, an den unteren PS/2-Anschluss (X103) kann eine PC-Tastatur angeschlossen werden. USB-Schnittstellen USB1 – USB4 Die vier USB-Schnittstellen (X108 – X111) dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss: ▪... -
Seite 13: Installationsanleitung
4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. C33xx... -
Seite 14: Einbau Des Pcs In Den Schaltschrank
Installationsanleitung Einbau des PCs in den Schaltschrank Der Industrie-PC C33xx ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel Technische Daten). Vorbereitung des Der Schaltschrank muss mit den Bohrungen für die Schaltschrankes Befestigungsschrauben entsprechend der Geräteabmessungen des PCs ausgestattet werden. -
Seite 15: Stromversorgung
Installationsanleitung Stromversorgung Für den Anschluss der Stromversorgung befindet sich am PC-Gehäuse die auf dem Foto abgebildete 5-polige Stiftleiste mit CAGE CLAMP Anschluss und Befestigungsflanschen. Anschlussbuchse am PC- Gehäuse Technische Daten Anschlussbuchse Polzahl Rastermaß 5 mm Minimaler Leiterquerschnitt mm² Minimaler Leiterquerschnitt (AWG) Bemessungsspannung (EN) 250 V Bemessungsspannung (CSA) -
Seite 16: Montage Des Stromversorgungskabels
Installationsanleitung Kodierelemente Je nach Netzteil wird der Stecker ab Werk unterschiedlich kodiert, durch die Bestückung mit aufrastbaren Kodierelementen. Unterschiedlich kodierte Stiftleisten Kodierung bei 100-240 V 50-60 Hz Kodierung bei 24 V Netzteil Netzteil Montage des Stromversorgungskabels Zur Montage des PC-Stromversorgungskabels wird eine 5-polige Federsteckerleiste mit CAGE CLAMP Anschluss und Verriegelungsklinken sowie ein anrastbares Zugentlastungsgehäuse mitgeliefert. - Seite 17 Installationsanleitung Pinbelegung und Kabelanforderungen Pinbelegung An der Oberseite der Federsteckleiste befindet sich ein Aufkleber mit der Pinbelegung. Der minimal zulässige Leitungsquerschnitt des Kabels beträgt 1,5 mm , 10 A abgesichert (AWG Nr. 16). Industrie-PCs mit 100-240 V 50-60 Hz Netzteil Pinbelegung bei 100-240 V Funktion 5 4 3 2 1...
-
Seite 18: Anschließen Der Stromversorgung
Installationsanleitung 5. Befestigen Sie das Oberteil (Teil B) des Zugentlastungsgehäuses, in dem Sie es auf das Unterteil aufrasten. Anschließen der Stromversorgung Die externe Verdrahtung besteht aus dem Anschluss der Stromversorgung, des Akku-Packs (optional) sowie den kundenspezifischen Komponenten für das Herunterfahren des PCs. Kabelquerschnitte Kabelquerschnitt für Für den Anschluss der Stromversorgung müssen Leitungen mit einem... -
Seite 19: Verdrahtungsplan
Installationsanleitung Die Funktion von UPS Output • Zwischen UPS output und Batterie – Pol liegen auch nach Funktion UPS Output Stromausfall 27 V an, Belastbarkeit max. 1,4 A (ab Baujahr 2016 max. 2,5 A). • Nachdem der PC über die USV-Software spannungsfrei geschaltet ist, wird der Ausgang UPS Output auf 0 V gelegt. -
Seite 20: Geräte Anschließen
Installationsanleitung Geräte anschließen Der Stromversorgungsstecker muss gezogen sein! Achtung Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie diese anschließen! Während eines Gewitters dürfen Sie die Leitungen weder stecken noch lösen! Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen Sie nicht an der Leitung! Leitungen anschließen Die Anschlüsse befinden sich an der Frontseite des Industrie-PCs und sind... -
Seite 21: Betriebsanleitung
Betriebsanleitung Betriebsanleitung Lesen Sie auch das Kapitel Bestimmungsgemäße Verwendung. Industrie-PC ein- und ausschalten Einschalten Der Industrie-PC hat keinen eigenen Netzschalter. Beim Einschalten der Anlage oder Anschluss an die Stromversorgung wird der Industrie-PC gestartet. Herunterfahren und Beim Ausschalten der Anlage oder Trennung von der eigenen Ausschalten Stromversorgung wird auch der Industrie-PC ausgeschaltet. -
Seite 22: Betrieb Des Industrie-Pcs
Betriebsanleitung Betrieb des Industrie-PCs Typabhängige Der Industrie-PC kann, je nach Typ, auch mit weniger Tasten ausgestattet Tastenanzahl sein, als hier aufgeführt werden. Beschreibung der Tasten Bedienung Der Cursor ist das blinkende Zeichen, welches die Stelle markiert, an der das nächste einzugebende Zeichen angezeigt wird. Der Cursor wird auch Einfügemarke genannt. -
Seite 23: Funktionstasten
Betriebsanleitung Das Betätigen dieser Taste bewirkt das Öffnen des Eigenschaften- Fensters des aktiven (bzw. eines markierten) Objekts (Windows 95, 98, NT, 2000). Sie Escape-Taste dient dazu, Dialogfenster wieder zu schließen und Arbeitsvorgänge des Rechners abzubrechen. Alle anderen Tasten bringen das auf den Tasten abgedruckten Zeichen an der Cursorposition auf das Display. -
Seite 24: Instandhaltung
Betriebsanleitung Instandhaltung Lesen Sie auch das Kapitel Bestimmungsgemäße Verwendung. Reinigung des Industrie-PCs Schalten Sie den Industrie-PC und alle daran angeschlossenen Geräte aus, und trennen Sie den Industrie-PC von der Spannungsversorgung. Gefahr Der Industrie-PC kann mit einem feuchten, weichen Putzlappen gereinigt werden. -
Seite 25: Hilfe Bei Störungen
Funktion nach Starten des fehlende Stromversorgung des Kabel für die Industrie-PCs Industrie-PCs Stromversorgung prüfen andere Ursachen Beckhoff Service anrufen Der Industrie-PC bootet nicht Diskette oder CD im Laufwerk Diskette oder CD entnehmen vollständig und beliebige Taste drücken Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen... -
Seite 26: Service Und Support
Bitte geben Sie im Servicefall die Projektnummer Ihres Industrie-PCs an, welche Sie dem Typenschild entnehmen können. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt: • weltweiter Support •... -
Seite 27: Einbaumaße
Einbaumaße Einbaumaße Auf den folgenden Seiten finden Sie Abbildungen der Industrie-PCs mit den Geräteabmessungen in mm. Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C3320 C33xx... - Seite 28 Einbaumaße Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C3330 C33xx...
- Seite 29 Einbaumaße Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C3340 C33xx...
- Seite 30 Einbaumaße Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C3350 C33xx...
-
Seite 31: Anhang
Anhang Anhang Technische Daten Industrie-PC C3320 Abmessungen (B x H x T): 482,7 x 355 x 282 mm Gewicht: 18 kg (bei Grundausstattung) Industrie-PC C3330 Abmessungen (B x H x T): 482,7 x 400 x 282 mm Gewicht: 18,5 kg (bei Grundausstattung) Industrie-PC C3340 Abmessungen (B x H x T): 482,7 x 355 x 282 mm Gewicht:...
