Inhaltszusammenfassung für Beckhoff C33 Serie

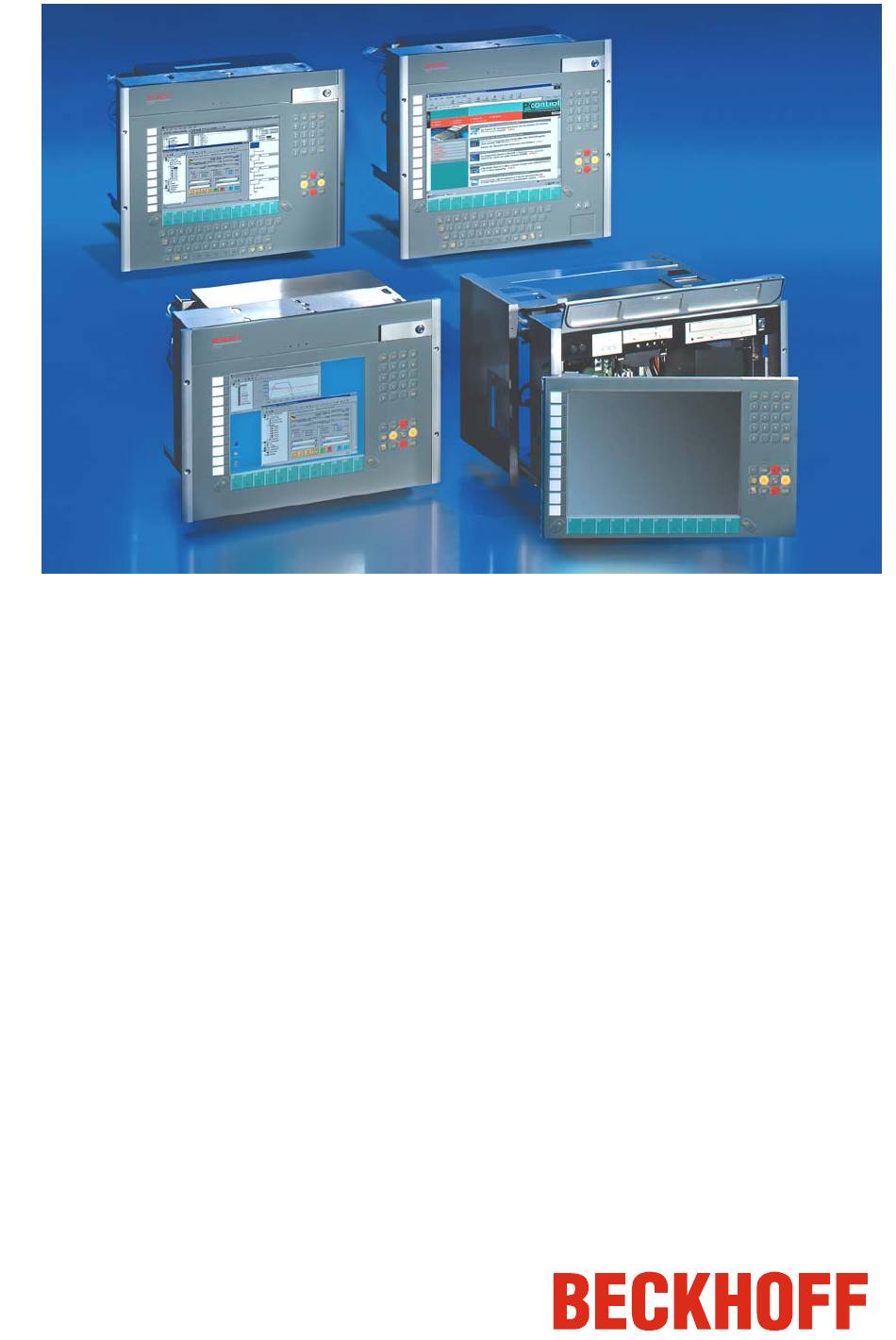

- Seite 1 Installations- und Betriebsanleitung für Einbau-Industrie-PC C33xx Version: 1.3 Datum: 09.02.2007...
-
Seite 3: Inhaltsverzeichnis
Industrie-PC ein- und ausschalten Erstes Einschalten und Treiberinstallation Betrieb des Industrie-PCs Beschreibung der Tasten Funktionstasten Sondertasten Instandhaltung Reinigung des Industrie-PCs Batterie des Motherboards austauschen Wartung Außerbetriebnahme Entsorgung Hilfe bei Störungen Störungsbeseitigung Service und Support Beckhoff Service Beckhoff Support Firmenzentrale C33xx... - Seite 4 Allgemeine Hinweise Einbaumaße Anhang Technische Daten Approvals FCC: Federal Communications Commission Radio Frequency Interference Statement FCC: Canadian Notice C33xx...
-
Seite 5: Allgemeine Hinweise
Ansprüche auf Änderung bereits gelieferter Produkte gemacht werden. © Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne schriftliche Erlaubnis der Beckhoff Automation GmbH verboten. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheits- symbole verwendet. -
Seite 6: Grundlegende Sicherheitsmaßnahmen
Allgemeine Hinweise Grundlegende Sicherheitsmaßnahmen Abschalten des PCs nur Bevor der Industrie-PC abgeschaltet werden darf, muss die laufende nach Beendigung der Software regulär beendet werden. Software Ansonsten können Daten auf der Festplatte verloren gehen. Lesen Sie dazu den Abschnitt Industrie-PC ein- und ausschalten. -
Seite 7: Sorgfaltspflicht Des Betreibers
Allgemeine Hinweise Sorgfaltspflicht des Betreibers Der Betreiber muss sicherstellen, dass • der Industrie-PC nur bestimmungsgemäß verwendet wird (vgl. hierzu Kapitel Produktbeschreibung). • der Industrie-PC nur in einwandfreiem, funktionstüchtigem Zustand betrieben wird. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort des Industrie-PCs zur Verfügung steht. -
Seite 8: Produktbeschreibung

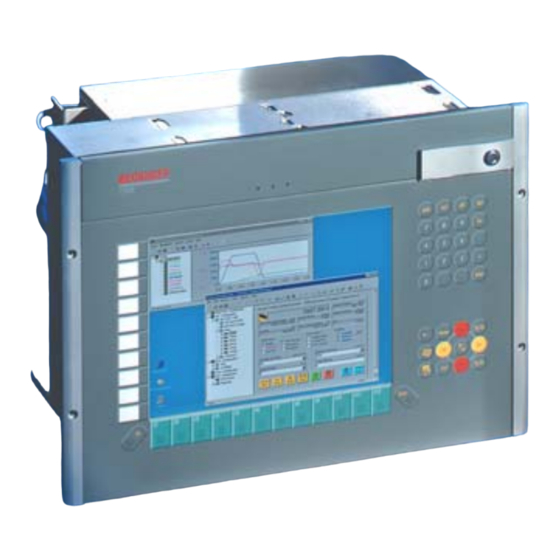

Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung Der Industrie-PC C33xx ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. In einem 19 Zoll Einbaugehäuse ist ein vollständiger PC mit Standard ATX-Motherboard, Festplatte, Diskettenlaufwerk, maschinengerechter Tastatur und TFT- Display aufgebaut. Aufbau Abschließbare Frontklappe Oberhalb des Displays ist eine abschließbare Frontklappe angeordnet, hinter der sich ein Diskettenlaufwerk, ein CD-ROM/ DVD Laufwerk (optional), Status-LEDs, ein Reset-Taster und ein weiteres Schloss zum... - Seite 9 Produktbeschreibung Ansicht des geöffneten PCs Hinter der Fronttür (1) befindet sich ein 7 Slot Rechnerkern mit Standard ATX-Motherboard (2) und Netzteil (3). Ausbau der Laufwerke Die Laufwerke (1, 2) können ohne Werkzeug herausgezogen werden. Nach dem Entfernen des Niederhalters können die Steckkarten (3) ausgebaut werden.
- Seite 10 Produktbeschreibung Anschlüsse des Industrie Die Abbildung zeigt die Montage des PCs (1) mit Auszugrahmen (2) und Teleskopschienen (3). Die Schnittstellen-Anschlüsse befinden sich an der Seite des Gehäuses (4). Anschlüsse hinter der Hinter der Frontklappe befinden sich die Frontklappe Buchsen für den Anschluss von Maus (1) und Tastatur (2).
-
Seite 11: Schnittstellen
Produktbeschreibung Schnittstellen Schnittstellen des C33xx Abbildung um 90 Grad gedreht PS/2-Anschlüsse PS/2 Der untere PS/2 Anschluss (2) wird zur Ansteuerung der Tastatur belegt. Der obere PS/2 Anschluss (1) ermöglicht die Nutzung einer PS/2-Maus. Bei optionaler Zusatzausstattung mit Touch Pad wird auch dieser PS/2 Anschluss belegt. -
Seite 12: Installationsanleitung
4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. C33xx... -
Seite 13: Einbau Des Pcs In Den Schaltschrank
Installationsanleitung Einbau des PCs in den Schaltschrank Der Industrie-PC C33xx ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel Technische Daten). Der Schaltschrank muss mit den Bohrungen für die Vorbereitung des Schaltschrankes Befestigungsschrauben entsprechend der Geräteabmessungen des PCs... -
Seite 14: Stromversorgung
Installationsanleitung Stromversorgung Für den Anschluss der Stromversorgung befindet sich am PC-Gehäuse die auf dem Foto abgebildete 5-polige Stiftleiste mit CAGE CLAMP Anschluss und Befestigungsflanschen. Anschlussbuchse am PC- Gehäuse Technische Daten Anschlussbuchse Polzahl Rastermaß 5 mm Minimaler Leiterquerschnitt mm² Minimaler Leiterquerschnitt (AWG) Bemessungsspannung (EN) 250 V Bemessungsspannung (CSA) -
Seite 15: Montage Des Stromversorgungskabels
Installationsanleitung Kodierelemente Je nach Netzteil wird der Stecker ab Werk unterschiedlich kodiert, durch die Bestückung mit aufrastbaren Kodierelementen. Unterschiedlich kodierte Stiftleisten Kodierung bei 100-240 V 50-60 Hz Kodierung bei 24 V Netzteil Netzteil Montage des Stromversorgungskabels Zur Montage des PC-Stromversorgungskabels wird eine 5-polige Federsteckerleiste mit CAGE CLAMP Anschluss und Verriegelungsklinken sowie ein anrastbares Zugentlastungsgehäuse mitgeliefert. - Seite 16 Installationsanleitung Pinbelegung und Kabelanforderungen Pinbelegung An der Oberseite der Federsteckleiste befindet sich ein Aufkleber mit der Pinbelegung. Der minimal zulässige Leitungsquerschnitt des Kabels beträgt 1,5 mm , 10 A abgesichert (AWG Nr. 16). Industrie-PCs mit 100-240 V 50-60 Hz Netzteil Pinbelegung bei 100-240 V Funktion 50-60 Hz Netzteil...
-
Seite 17: Geräte Anschließen
Installationsanleitung Geräte anschließen Der Stromversorgungsstecker muss gezogen sein! Achtung Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie diese anschließen! Während eines Gewitters dürfen Sie die Leitungen weder stecken noch lösen! Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen Sie nicht an der Leitung! Leitungen anschließen Die Anschlüsse befinden sich an der Frontseite des Industrie-PCs und sind... -
Seite 18: Betriebsanleitung
Betriebsanleitung Betriebsanleitung Lesen Sie auch das Kapitel Allgemeine Hinweise. Industrie-PC ein- und ausschalten Einschalten Der Industrie-PC hat keinen eigenen Netzschalter. Beim Einschalten der Anlage oder Anschluss an die Stromversorgung wird der Industrie-PC gestartet. Herunterfahren und Beim Ausschalten der Anlage oder Trennung von der eigenen Ausschalten Stromversorgung wird auch der Industrie-PC ausgeschaltet. -
Seite 19: Betrieb Des Industrie-Pcs
Betriebsanleitung Betrieb des Industrie-PCs Typabhängige Der Industrie-PC kann, je nach Typ, auch mit weniger Tasten ausgestattet Tastenanzahl sein, als hier aufgeführt werden. Beschreibung der Tasten Bedienung Der Cursor ist das blinkende Zeichen, welches die Stelle markiert, an der das nächste einzugebende Zeichen angezeigt wird. Der Cursor wird auch Einfügemarke genannt. -
Seite 20: Funktionstasten
Betriebsanleitung Das Betätigen dieser Taste bewirkt das Öffnen des Eigenschaften- Fensters des aktiven (bzw. eines markierten) Objekts (Windows 95, 98, NT, 2000). Sie Escape-Taste dient dazu, Dialogfenster wieder zu schließen und Arbeitsvorgänge des Rechners abzubrechen. Alle anderen Tasten bringen das auf den Tasten abgedruckten Zeichen an der Cursorposition auf das Display. -
Seite 21: Instandhaltung
Betriebsanleitung Instandhaltung Lesen Sie auch das Kapitel Allgemeine Hinweise. Reinigung des Industrie-PCs Schalten Sie den Industrie-PC und alle daran angeschlossenen Geräte aus, und trennen Sie den Industrie-PC von der Spannungsversorgung. Gefahr Der Industrie-PC kann mit einem feuchten, weichen Putzlappen gereinigt werden. -
Seite 22: Hilfe Bei Störungen
Funktion nach Starten des fehlende Stromversorgung des Kabel für die Industrie-PCs Industrie-PCs Stromversorgung prüfen andere Ursachen Beckhoff Service anrufen Der Industrie-PC bootet nicht Diskette oder CD im Laufwerk Diskette oder CD entnehmen vollständig und beliebige Taste drücken Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen... -
Seite 23: Service Und Support
Bitte geben Sie im Servicefall die Projektnummer Ihres Industrie-PCs an, welche Sie dem Typenschild entnehmen können. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt: • weltweiter Support •... - Seite 24 Einbaumaße Einbaumaße Auf den folgenden Seiten finden Sie Abbildungen der Industrie-PCs mit den Geräteabmessungen in mm. Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C3320 C33xx...
- Seite 25 Einbaumaße Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C3330 C33xx...
- Seite 26 Einbaumaße Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C3340 C33xx...
- Seite 27 Einbaumaße Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C3350 C33xx...
-
Seite 28: Anhang
Anhang Anhang Technische Daten Industrie-PC C3320 Abmessungen (B x H x T): 482,7 x 355 x 282 mm Gewicht: 18 kg (bei Grundausstattung) Industrie-PC C3330 Abmessungen (B x H x T): 482,7 x 400 x 282 mm Gewicht: 18,5 kg (bei Grundausstattung) Abmessungen (B x H x T): 482,7 x 355 x 282 mm Industrie-PC C3340 Gewicht:...
