5. Installation

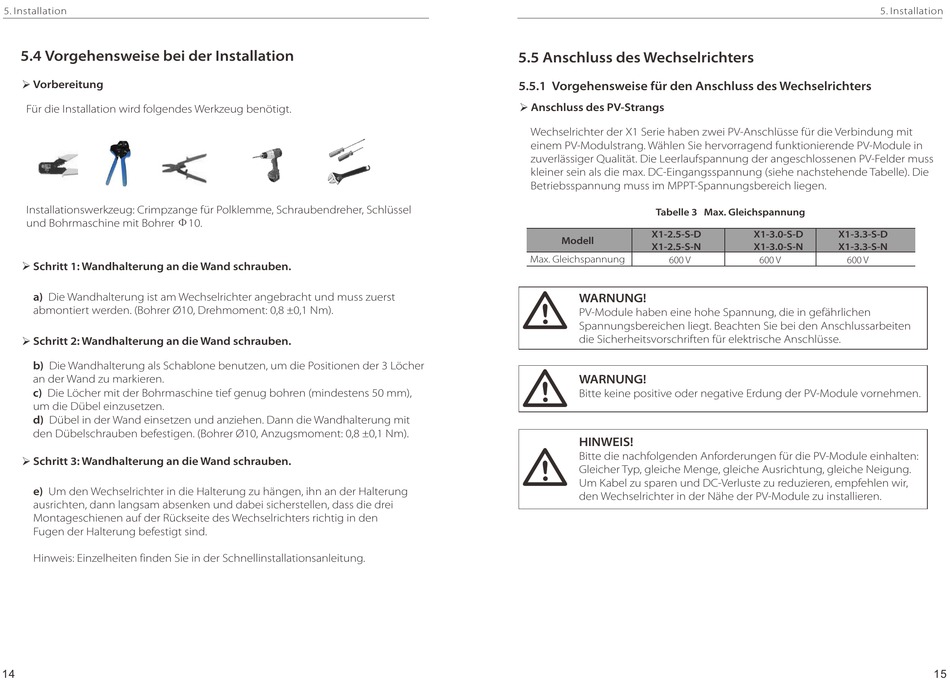

5.4 Vorgehensweise bei der Installation

Ø Vorbereitung
Für die Installation wird folgendes Werkzeug benötigt.
Installationswerkzeug: Crimpzange für Polklemme, Schraubendreher, Schlüssel
und Bohrmaschine mit Bohrer Φ10.
Ø Schritt 1: Wandhalterung an die Wand schrauben.
a) Die Wandhalterung ist am Wechselrichter angebracht und muss zuerst
abmontiert werden. (Bohrer Ø10, Drehmoment: 0,8 ±0,1 Nm).
Ø
Schritt 2: Wandhalterung an die Wand schrauben.
b) Die Wandhalterung als Schablone benutzen, um die Positionen der 3 Löcher
an der Wand zu markieren.
c) Die Löcher mit der Bohrmaschine tief genug bohren (mindestens 50 mm),
um die Dübel einzusetzen.
d) Dübel in der Wand einsetzen und anziehen. Dann die Wandhalterung mit
den Dübelschrauben befestigen. (Bohrer Ø10, Anzugsmoment: 0,8 ±0,1 Nm).
Ø
Schritt 3: Wandhalterung an die Wand schrauben.
e) Um den Wechselrichter in die Halterung zu hängen, ihn an der Halterung
ausrichten, dann langsam absenken und dabei sicherstellen, dass die drei
Montageschienen auf der Rückseite des Wechselrichters richtig in den
Fugen der Halterung befestigt sind.
Hinweis: Einzelheiten finden Sie in der Schnellinstallationsanleitung.
14

5.5 Anschluss des Wechselrichters

5.5.1 Vorgehensweise für den Anschluss des Wechselrichters
Ø
Anschluss des PV-Strangs
Wechselrichter der X1 Serie haben zwei PV-Anschlüsse für die Verbindung mit
einem PV-Modulstrang. Wählen Sie hervorragend funktionierende PV-Module in
zuverlässiger Qualität. Die Leerlaufspannung der angeschlossenen PV-Felder muss
kleiner sein als die max. DC-Eingangsspannung (siehe nachstehende Tabelle). Die
Betriebsspannung muss im MPPT-Spannungsbereich liegen.
Tabelle 3 Max. Gleichspannung
X1-2.5-S-D
Modell
X1-2.5-S-N
Max. Gleichspannung
600 V
WARNUNG!
PV-Module haben eine hohe Spannung, die in gefährlichen
Spannungsbereichen liegt. Beachten Sie bei den Anschlussarbeiten
die Sicherheitsvorschriften für elektrische Anschlüsse.
WARNUNG!
Bitte keine positive oder negative Erdung der PV-Module vornehmen.
HINWEIS!
Bitte die nachfolgenden Anforderungen für die PV-Module einhalten:
Gleicher Typ, gleiche Menge, gleiche Ausrichtung, gleiche Neigung.
Um Kabel zu sparen und DC-Verluste zu reduzieren, empfehlen wir,
den Wechselrichter in der Nähe der PV-Module zu installieren.
5. Installation
X1-3.0-S-D X1-3.3-S-D
X1-3.0-S-N X1-3.3-S-N
600 V 600 V
15
