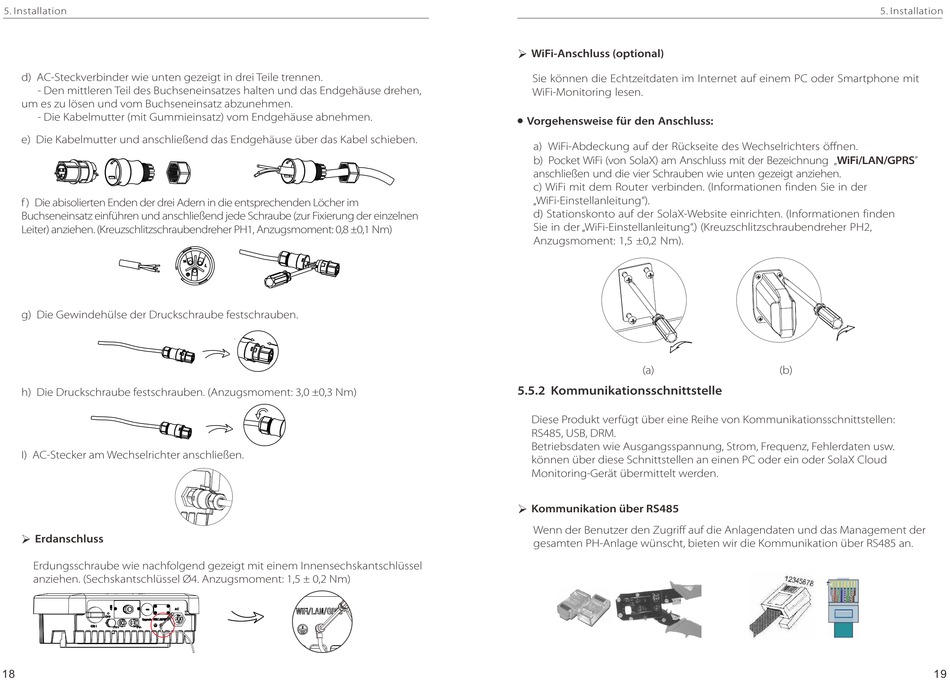

5. Installation
d) AC-Steckverbinder wie unten gezeigt in drei Teile trennen.
- Den mittleren Teil des Buchseneinsatzes halten und das Endgehäuse drehen,
um es zu lösen und vom Buchseneinsatz abzunehmen.
- Die Kabelmutter (mit Gummieinsatz) vom Endgehäuse abnehmen.
e) Die Kabelmutter und anschließend das Endgehäuse über das Kabel schieben.
f ) Die abisolierten Enden der drei Adern in die entsprechenden Löcher im
Buchseneinsatz einführen und anschließend jede Schraube (zur Fixierung der einzelnen
Leiter) anziehen. (Kreuzschlitzschraubendreher PH1, Anzugsmoment: 0,8 ±0,1 Nm)
g) Die Gewindehülse der Druckschraube festschrauben.
h) Die Druckschraube festschrauben. (Anzugsmoment: 3,0 ±0,3 Nm)
I) AC-Stecker am Wechselrichter anschließen.
Ø Erdanschluss
Erdungsschraube wie nachfolgend gezeigt mit einem Innensechskantschlüssel
anziehen. (Sechskantschlüssel Ø4. Anzugsmoment: 1,5 ± 0,2 Nm)
18
Ø WiFi-Anschluss (optional)
Sie können die Echtzeitdaten im Internet auf einem PC oder Smartphone mit
WiFi-Monitoring lesen.
Vorgehensweise für den Anschluss:
l
a) WiFi-Abdeckung auf der Rückseite des Wechselrichters öffnen.
b) Pocket WiFi (von SolaX) am Anschluss mit der Bezeichnung „WiFi/LAN/GPRS"
anschließen und die vier Schrauben wie unten gezeigt anziehen.
c) WiFi mit dem Router verbinden. (Informationen finden Sie in der
„WiFi-Einstellanleitung").
d) Stationskonto auf der SolaX-Website einrichten. (Informationen finden
Sie in der „WiFi-Einstellanleitung".) (Kreuzschlitzschraubendreher PH2,
Anzugsmoment: 1,5 ±0,2 Nm).
(a)
5.5.2 Kommunikationsschnittstelle
Diese Produkt verfügt über eine Reihe von Kommunikationsschnittstellen:
RS485, USB, DRM.
Betriebsdaten wie Ausgangsspannung, Strom, Frequenz, Fehlerdaten usw.
können über diese Schnittstellen an einen PC oder ein oder SolaX Cloud
Monitoring-Gerät übermittelt werden.
Ø Kommunikation über RS485
Wenn der Benutzer den Zugriff auf die Anlagendaten und das Management der
gesamten PH-Anlage wünscht, bieten wir die Kommunikation über RS485 an.
5. Installation
(b)
19
