Installation

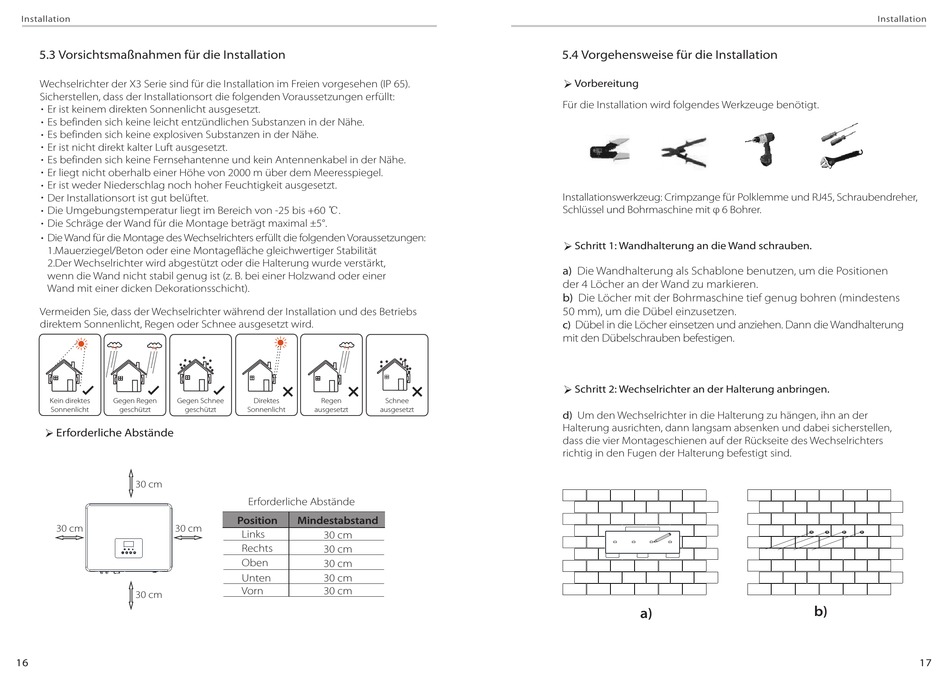

5.3 Vorsichtsmaßnahmen für die Installation
Wechselrichter der X3 Serie sind für die Installation im Freien vorgesehen (IP 65).
Sicherstellen, dass der Installationsort die folgenden Voraussetzungen erfüllt:
Er ist keinem direkten Sonnenlicht ausgesetzt.
Es befinden sich keine leicht entzündlichen Substanzen in der Nähe.
Es befinden sich keine explosiven Substanzen in der Nähe.
Er ist nicht direkt kalter Luft ausgesetzt.
Es befinden sich keine Fernsehantenne und kein Antennenkabel in der Nähe.
Er liegt nicht oberhalb einer Höhe von 2000 m über dem Meeresspiegel.
Er ist weder Niederschlag noch hoher Feuchtigkeit ausgesetzt.
Der Installationsort ist gut belüftet.
Die Umgebungstemperatur liegt im Bereich von -25 bis +60 ℃.
Die Schräge der Wand für die Montage beträgt maximal ±5°.
Die Wand für die Montage des Wechselrichters erfüllt die folgenden Voraussetzungen:
1.Mauerziegel/Beton oder eine Montagefläche gleichwertiger Stabilität
2.Der Wechselrichter wird abgestützt oder die Halterung wurde verstärkt,
wenn die Wand nicht stabil genug ist (z. B. bei einer Holzwand oder einer
Wand mit einer dicken Dekorationsschicht).
Vermeiden Sie, dass der Wechselrichter während der Installation und des Betriebs
direktem Sonnenlicht, Regen oder Schnee ausgesetzt wird.
Kein direktes
Gegen Regen
Gegen Schnee
Sonnenlicht
geschützt
geschützt
Ø
Erforderliche Abstände
30 cm
30 cm
30 cm
30 cm
16
Direktes
Regen
Schnee
Sonnenlicht
ausgesetzt
ausgesetzt
Erforderliche Abstände
Position
Mindestabstand
Links
30 cm
Rechts
30 cm
Oben
30 cm
Unten
30 cm
Vorn
30 cm
5.4 Vorgehensweise für die Installation
Ø
Vorbereitung
Für die Installation wird folgendes Werkzeuge benötigt.
Installationswerkzeug: Crimpzange für Polklemme und RJ45, Schraubendreher,
Schlüssel und Bohrmaschine mit φ 6 Bohrer.
Ø
Schritt 1: Wandhalterung an die Wand schrauben.
a) Die Wandhalterung als Schablone benutzen, um die Positionen
der 4 Löcher an der Wand zu markieren.
b) Die Löcher mit der Bohrmaschine tief genug bohren (mindestens
50 mm), um die Dübel einzusetzen.
c)
Dübel in die Löcher einsetzen und anziehen. Dann die Wandhalterung
mit den Dübelschrauben befestigen.
Ø
Schritt 2: Wechselrichter an der Halterung anbringen.
d) Um den Wechselrichter in die Halterung zu hängen, ihn an der
Halterung ausrichten, dann langsam absenken und dabei sicherstellen,
dass die vier Montageschienen auf der Rückseite des Wechselrichters
richtig in den Fugen der Halterung befestigt sind.
a)
Installation
b)
17
