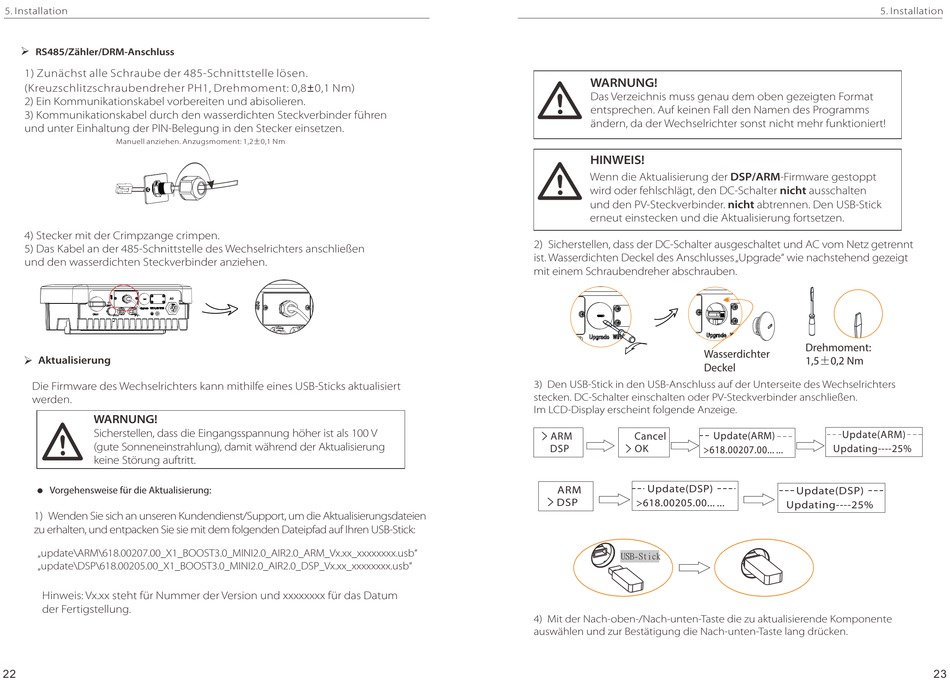

5. Installation
Ø
RS485/Zähler/DRM-Anschluss
1) Zunächst alle Schraube der 485-Schnittstelle lösen.
(Kreuzschlitzschraubendreher PH1, Drehmoment: 0,8 0,1 Nm)
2) Ein Kommunikationskabel vorbereiten und abisolieren.
3) Kommunikationskabel durch den wasserdichten Steckverbinder führen
und unter Einhaltung der PIN-Belegung in den Stecker einsetzen.
Manuell anziehen. Anzugsmoment: 1,2±0,1 Nm
4) Stecker mit der Crimpzange crimpen.
5) Das Kabel an der 485-Schnittstelle des Wechselrichters anschließen
und den wasserdichten Steckverbinder anziehen.
Ø
Aktualisierung
Die Firmware des Wechselrichters kann mithilfe eines USB-Sticks aktualisiert
werden.
WARNUNG!
Sicherstellen, dass die Eingangsspannung höher ist als 100 V
(gute Sonneneinstrahlung), damit während der Aktualisierung
keine Störung auftritt.
Vorgehensweise für die Aktualisierung:
l
1) Wenden Sie sich an unseren Kundendienst/Support, um die Aktualisierungsdateien
zu erhalten, und entpacken Sie sie mit dem folgenden Dateipfad auf Ihren USB-Stick:
„update\ARM\618.00207.00_X1_BOOST3.0_MINI2.0_AIR2.0_ARM_Vx.xx_xxxxxxxx.usb"
„update\DSP\618.00205.00_X1_BOOST3.0_MINI2.0_AIR2.0_DSP_Vx.xx_xxxxxxxx.usb"
Hinweis: Vx.xx steht für Nummer der Version und xxxxxxxx für das Datum
der Fertigstellung.
22
±
WARNUNG!
Das Verzeichnis muss genau dem oben gezeigten Format
entsprechen. Auf keinen Fall den Namen des Programms
ändern, da der Wechselrichter sonst nicht mehr funktioniert!
HINWEIS!
Wenn die Aktualisierung der DSP/ARM-Firmware gestoppt
wird oder fehlschlägt, den DC-Schalter nicht ausschalten
und den PV-Steckverbinder. nicht abtrennen. Den USB-Stick
erneut einstecken und die Aktualisierung fortsetzen.
2) Sicherstellen, dass der DC-Schalter ausgeschaltet und AC vom Netz getrennt
ist. Wasserdichten Deckel des Anschlusses „Upgrade" wie nachstehend gezeigt
mit einem Schraubendreher abschrauben.
Wasserdichter
Deckel
3) Den USB-Stick in den USB-Anschluss auf der Unterseite des Wechselrichters
stecken. DC-Schalter einschalten oder PV-Steckverbinder anschließen.
Im LCD-Display erscheint folgende Anzeige.
ARM Cancel
DSP OK
>618.00207.00... ...
Update(DSP)
ARM
DSP
>618.00205.00... ...
USB-Stick
4) Mit der Nach-oben-/Nach-unten-Taste die zu aktualisierende Komponente
auswählen und zur Bestätigung die Nach-unten-Taste lang drücken.
5. Installation
Drehmoment:
1,5±0,2 Nm
Update(ARM)
Update(ARM)
Updating----25%
Update(DSP)
Updating----25%
