Jede Körperschaft oder Einzelperson darf weder kopieren, partiell oder vollständig Tel: +86 0571-56260011 (einschließlich Software, etc.) und keine Vervielfältigung oder Verbreitung in irgendeiner E-mail: info@solaxpower.com Form oder mit irgendwelchen Mitteln. Alle Rechte vorbehalten. SolaX Power Co., Ltd., behält sich das Recht der endgültigen Auslegung vor. 614.00105.01...

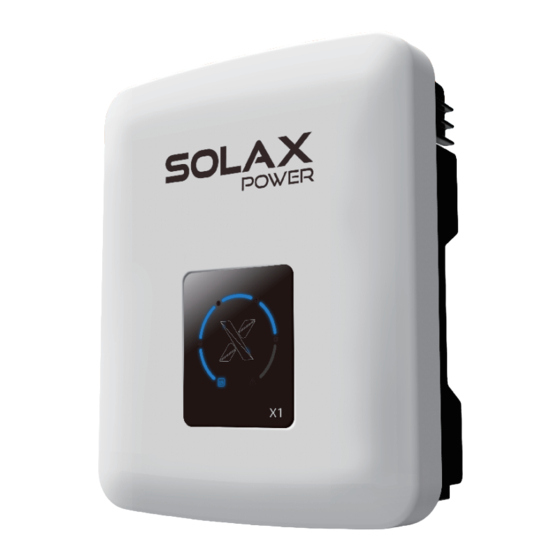

Dieses Handbuch beschreibt den Zusammenbau, Installation, Inbetriebnahme, Wartung und Fehlersuche für folgende Wechselrichter: X1-2.5-S-D X1-3.0-S-D X1-3.3-S-D X1-2.5-S-N X1-3.0-S-N X1-3.3-S-N Bemerkung: 2.5beudet 2.5kW, „S“ bedeutet Single oder ein MPPT String „DC“ ist mit DC-Schalter, „N“ ohne Schalter Bitte bewahren Sie dieses Handbuch sorgfältig auf.
2.Sicherheit 2.Sicherheit 2 Sicherheit ► Überspannungsschutzgeräte(SPDs) für PV Installation 2.1 Bestimmungsgemäße Verwendung WARNUNG! Bei der Installation der PV-Anlage ist ein Überspannungsschutz Die X1Series sind PV-Wechselrichter, die den Gleichstrom des PV-Generators mit Überspannungsableitern vorzusehen. in Wechselstrom umwandeln und in das öffentliche Netz einspeisen können. Der netzgekoppelte Wechselrichter ist nicht mit SPDs sowohl auf PV-Eingangsseite als auch auf MAINS-Seite ausgerüstet.
2.Sicherheit 2.Sicherheit 2.2 Wichtige Sicherheitsanweisungen Warnung ! Arbeiten Sie nicht am Wechselrichter wenn er in Betrieb ist - Achtung ! - Lebensgefahr durch hohe Spannungen im Wechselrichter! Alle Arbeiten dürfen nur von Elektrofachkräften durchgeführt werden. - Das Gerät darf nicht von Kindern oder Personen verwendet Warnung ! werden mit verringerte physisch sensorischen oder geistigen Stromschlaggefahr!
2.Sicherheit 2.Sicherheit 2.4 Symbol Erläuterung 2.3 PE Anschluss und Fehlerstrom Dieser Abschnitt beschreibt alle Symbole auf dem Wechselrichter und Die Endanwendung überwacht den Schutzleiter durch Fehlerstromschutz- auf dem Typenschild. einrichtungen (RCD) mit Bemessungsfehlerstrom Ifn ≤240mA welche das Gerät im Fehlerfall automatisch abschaltet. Gleichstromdifferenzströme entstehen (verursacht durch Isolationswiderstand und Durchgangskapazitäten des PV-Generators).
Online warranty registration is available at http://solaxpower.com/warranty/ Further information for the warranty regulations and liabilities will be listed on the back of official warranty certificate issued by SolaX Power, or please visit our official website:www.solaxpower.com for more details. Please note that this is NOT an Official Warranty Certificate.
Schrauben Sie die Halterung an die Wand. Betriebsspannung sollte innerhalb des MPPT Spannungsbereichs sein. Table 3 Max. DC Spannungsbegrenzung X1-2.5-S-D X1-3.0-S-D X1-3.3-S-D Ø Schritt 3 Modell X1-2.5-S-N X1-3.0-S-N X1-3.3-S-N Max.DC Spannung 600V 600V 600V Befestigen Sie den Wechselrichter an der Halterung Hängen Sie den Wechselrichter an die Halterung und fixieren ihn mit der...
Seite 11
3. Manteln Sie 6mm ab Spannungsbereich ist 220/230Volt, 50/60Hz Tabelle 4 Empfohlene Kabel und Schutzschalter 4. Zerlegen Sie den DC-Konnektor wie unten abgebildet X1-2.5-S-D X1-3.0-S-D X1-3.3-S-D Model X1-2.5-S-N X1-3.0-S-N X1-3.3-S-N Cable 4mm² 4mm² 4mm² Micro-Breaker Schutzschchalter sollte zwischen Wechselrichter und Netz angeschlossen sein.
Seite 12
5. Installation 5. Installation Ø WiFi Verbindung (optional) d) Zerlegen Sie den Schalter in 3 Teile wie unten: Mit WiFi Verbindung können Sie in Echzeit Ihre Daten überwchen with WiFi monitoring. Anschluss des Pocket WiFi 1. Öffnen Sie den WiFi Deckel unten am Wechselrichter e) Schieben Sie die Mutter über das Kabel und an Verninder 2.
Seite 13
5. Installation 5. Installation Kommunikation Ø USB für Update RS 485 ist hauptsächlich für die Wechselrichter Kommunikation. Über PC können Echtzeit Information abgefragt werden Benutzer können den Wechselrichter über USB updaten Die Kabelbelegung wird hier angezeigt Achtung ! Achten Sie darauf dass die Einspeisung während des Updates mehr wie 100Volt sind, weniger kann zu einer Fehlfunktion führen.
5. Installation 5. Installation Updatedauer für ARM: 5 Sek. - für DSP 3 Minuten. 5.6 Start des Wechselrichters 5.6.1 Starten Sie den Wechselrichter nach den folgenden Checks: Bemerkung ! Wenn der Updateprozess länger wie 3 Min. pausiert, a. Versichern Sie sich, dass alle DC-Sicherungen und AC-Sicherungen abgeschaltet sind stecken Sie den USB-Stick nochmal ein.
6. Betrieb 6. Betrieb 6. Betrieb Ø Fehler Rotes Licht “b” ist an, Lichter“L1, L2, L3, L4, L5” aus : 6.1 Anzeige Anzeige Fehler Beschreibung PV Volt Fehler PV Überspannung Anzeige Licht Farbe Beschreibung Betrieb OK blau Isolationsfehler Isolationsfehler Fehler 1/2/3/4 Fehler Typ L1/L2/L3/L4/L5...
- Sind die Kabel richtig dimensioniert und nicht zu lang ? - Ist das Kommunikationskabel korrekt angeschlossen und unversehrt ? Bus High Bus Volt Fehler Bitte kontaktieren Sie den Solax Power Service für weitere Unterstützung. Bitte beschreiben Sie die Details Ihres Systems und halten die Serienummer bereit. Tz Protect Fehler...
7. Troubleshooting 7. Troubleshooting 7.2 Wartung Fehler Diagnose und Lösung Fehlerstrom Schaltkreis Fehler Wechselrichter benötigen im Normalfall keinerlei Wartung, nur wenn der Wechselrichter of RCD Fehler PV+ und PV+ aus- und wieder einstecken Leistung verliert durch Überhitzung kann es folgende Gründe haben: Melden Sie sich bei uns, wenn Status nicht normal wird Die Lüftungsgitter auf der Rückseite des Gehäuses sind verschmutzt.
8. Stillegung 8. Stillegung 8.1 Stillegung Trennen Sie den Wechselrichter vom DC-Eingang und AC-Ausgang. Entfernen Sie alle Verbindungskabel. Entfernen Sie den Wechselrichter von der Halterung. Wenn möglich, verpacken Sie den Wechselrichter in die Originalverpackung, oder wenn nicht möglich in einen adäquten Karton für ca. 30kg Gewicht. 8.2 Lagerung und Transport Lagern Sie den Wechselrichter trocken in einer Umgebungstemperatur zwischen -20C - + 50C...
