SolaX Power X1 Serie Kurzmontageanleitung

Kurz-Montageanleitung
X1 Serie 3,0 kW - 5,98 kW
Packunginhalt
I
X1 X1
DC-Buchse × 2
DC-Stecker × 2
AC-Steckverbinder × 1

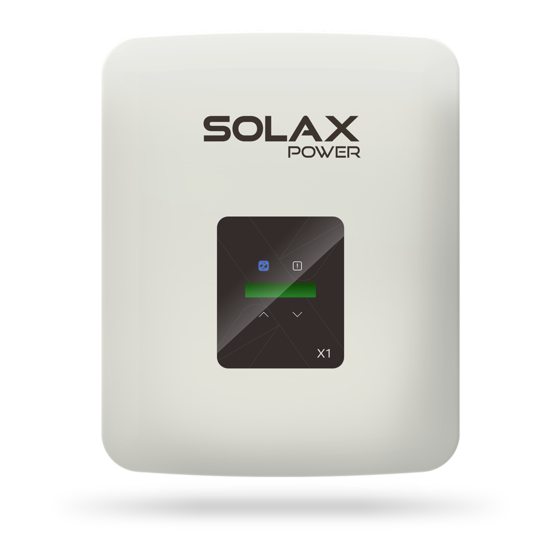

X1 Serie × 1
X1 Series User Manual
3.0kw - 5.98kw
Copyright Declaration
Any corporation or individual should not plagiarize, partitially or fully copy (including software,etc.), The copyright of this manual belongs to Solax Power Network Technology(Zhe jiang) Co,. Ltd.
and no reproduction or distribution of it in any form or by any means. All rights reserved. SolaX
DC-Stiftkontakt plus ×2 Power Network Technology (Zhe jiang) Co.,Ltd. reserves the right of final interpretation.
Benutzerhandbuch × 1
DC-Stiftkontakt minus ×2
Garantiekarte × 1 Erdungsklemme × 1
Kreuzschlitzschraubendreher PH1,
Anzugsmoment: 0,8±0,1 Nm
- Dübel fest einsetzen.
Kabeldurchmesser: 12 AWG
Abisolierlänge:
Schraubensatz:
Dübel × 3
Schraube × 3
Schnellinstallationsanleitung
X1 Serie 3,0 KW - 5,98 KW
Kurz-Montageanleitung ×1
×
Pocket WiFi × 1 (optional)
Installation des Wechselrichters
II
- Wandhalterung von der Rückseite des Wechselrichters abschrauben.
- Position (223 mm × 30 mm) der drei Löcher markieren.
- Dübelschrauben einschrauben.
Anzugsmoment: 0,8±0,1 Nm
III PV-Anschluss
6,0 mm
12 AWG
DC-Stiftkontakt
plus
Anzugsmoment: 1,2±0,1 Nm
DC-Stiftkontakt
minus
Kabel
Klemmkontakt
+
-
+
-
PV-Feld
- Die Löcher mit einem Bohrer Ø10 bohren.
- Tiefe: mind. 50 mm.
- Wechselrichter an der Halterung anbringen.
- Die Kreuzschlitzschraube an der rechten
Seite festschrauben.
300mm Anzugsmoment: 0,8±0,1 Nm
300mm
300mm
300mm
300mm
- Die vier Steckerhälften montieren.
Steckerstift
Anzugsmoment: 1,2±0,1 Nm
Mutter
Steckerbuchse
Mutter anziehen
+
Hinweis!
+
PV1
-
Der in diesem
Anschlussplan gezeigte
+
PV-Anschluss ist
PV2
-
-
nicht zulässig!
Wechselrichter
