TEIL II - ANLEITUNG ZUR FEHLERBEHEBUNG
1.0
Einführung:
Dieser Teil des Handbuchs ist in zwei Hauptthemen unterteilt. Abschnitt 2 behandelt den Pulsgeber und
Abschnitt 3 den Ortungsempfänger. Beide Abschnitte bieten zunächst einen Überblick über die
Ausrüstung und ihre Hauptkomponenten. Danach werden mehrere Tests beschrieben, die vom
Anwender durchgeführt werden können, um Probleme zu ermitteln.
2.0
Reparaturen am mechanischen Pulsgeber: (Modelle Rot, Gelb oder Grün)
2.1
Zweck des Pulsgebers
Der Pulsgeber erzeugt das Signal, das vom Ortungsempfänger erfasst wird. Der Pulsgeber erzeugt
dieses Signal, indem er selbsttätig ein Wasserventil öffnet und dann schnell wieder schließt. Dadurch
entsteht ein kurzzeitiger Wasserfluss, der dann schnell kurzzeitig wieder unterbrochen wird. Durch
dieses schnelle, regelmäßige Unterbrechen des Wasserflusses werden Druckänderungen in der
Wasserleitung erzeugt. Diese Druckänderungen laufen als Welle durch das Rohr und erzeugen eine
leichte Bewegung in der Rohrwandung. Der Ortungsempfänger an der Bodenoberfläche erfasst diese
Rohrbewegungen und zeigt dem Nutzer die Signalpegel an. Der Nutzer ortet das unterirdische Rohr
durch Ermitteln des maximalen Signalpegels (Spitze-Reaktion) an der Oberfläche.
2.2
Fehleranalyse:
Beim Pulsgeber handelt es sich um ein spezielles Wasserventil, das entweder vollständig geöffnet

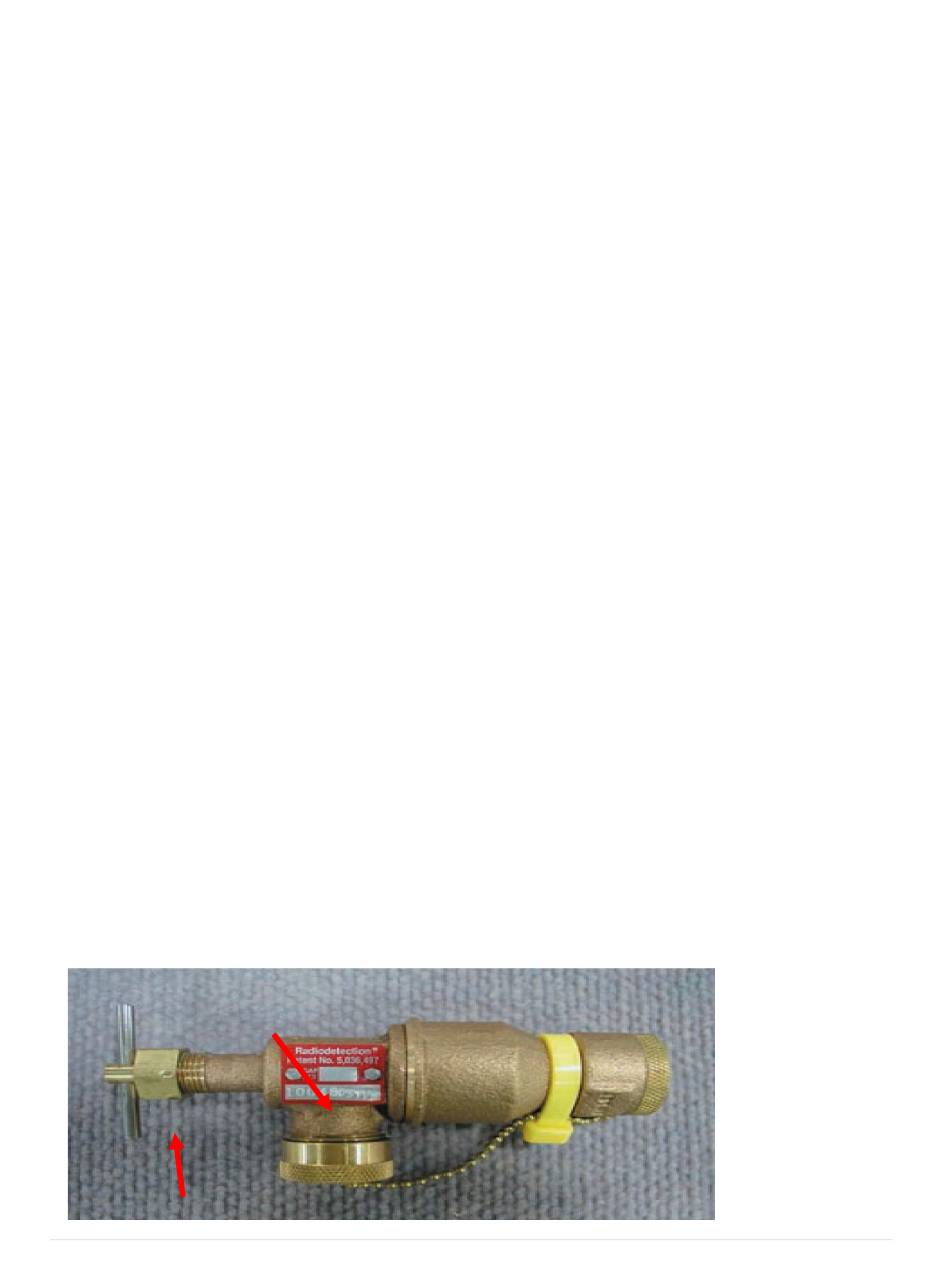

(Wasser fließt aus dem Auslass) oder vollständig geschlossen (kein Wasserdurchfluss) ist. Abbildung
2.1 (nachfolgend) zeigt ein Foto, das die Lage der wichtigsten Bestandteile des Pulsgebers
veranschaulicht. Außen hat der Pulsgeber zwei Schutzkappen, ein Innengewinde (Wassereinlass), ein
Außengewinde (Wasserauslass) und einen T-Griff-Steller, wodurch er in breitem Wasserdruckbereich
Anwendung findet. Die Seriennummer des Pulsgebers befindet sich auf einem kleinen Schild seitlich am
Pulsgeber.
Seriennummer
Konterung
Farbiger Kabelbinder
Einlas
12 |
