Nous apprécions votre expérience d'utilisation des produits Sunny Health and Fitness. Pour obtenir de l'aide
concernant des pièces ou un dépannage, veuillez nous contacter à support@sunnyhealthfitness.com ou au
1- 877 - 90SUNNY (877-907-8669).
#82L/R 9/16*20*H8*S19 2pcs
#71 D5*Φ13*1 2pcs
#72 M5*16*Φ10 2pcs
15
85
83L
45L
82L
82R
45L
83L
S15 88
45L
83L
68
S19 82L
S15
88
S15
#88 1pc
S19
#68 1pc
70
71
71
45R
83R
45R
83R
88 S15
45R
83R
68
82R
S19
S15
88

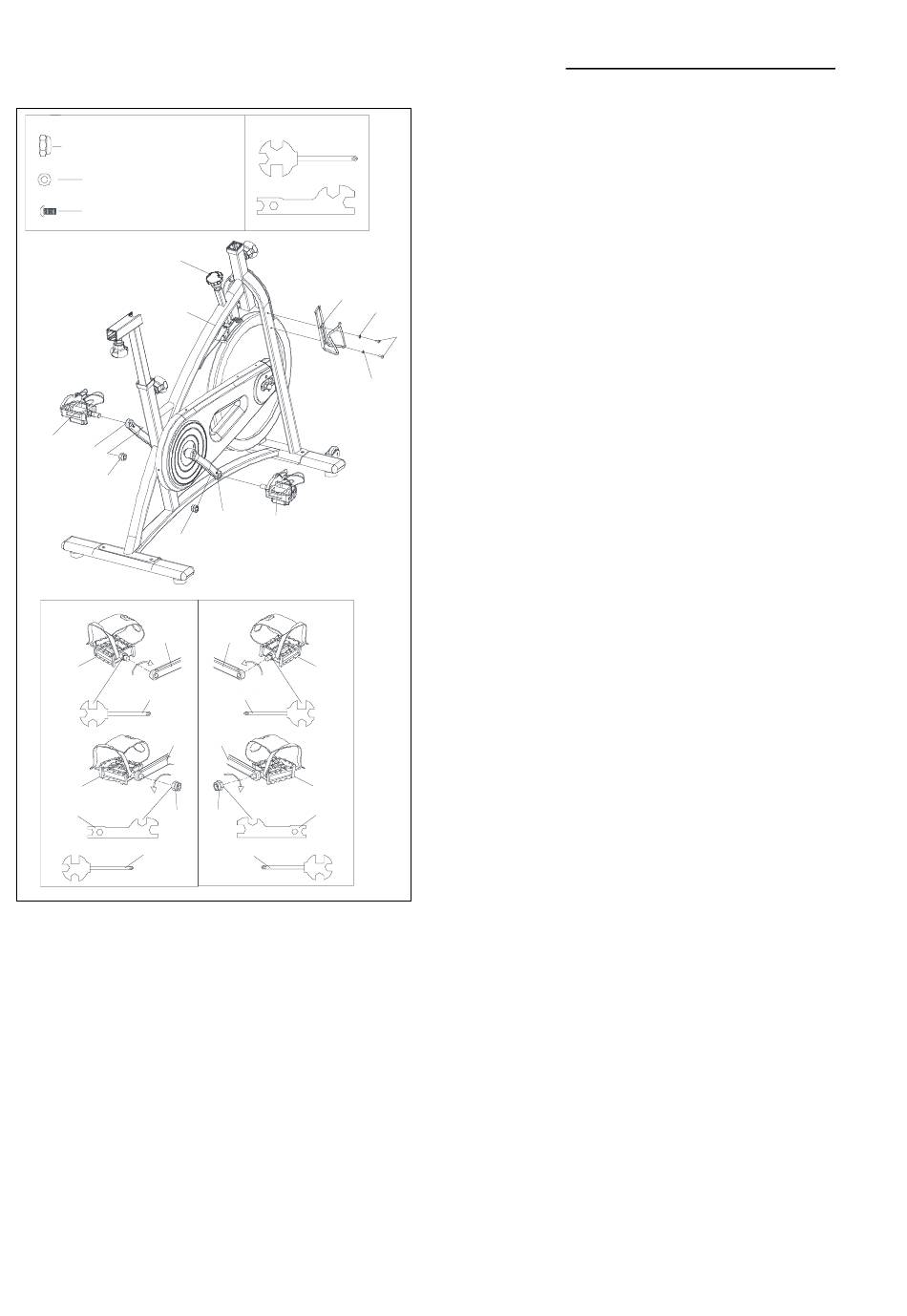

ÉTAPE 3:
ATTENTION! Lire attentivement les instructions car
un assemblage
dommages définitifs sur votre vélo.
Remarque: Les Pédales (N° 83L/R) sont marquées
"L" et "R" pour gauche et droite.
Retirer les 2 Écrous de Nylon (N° 82L/R) situés sur
les Pédales (N° 83L/R).
72
Tournez le bouton de Contrôleur de Tension (N°
15) dans le sens des aiguilles d'une montre aussi
fermement que possible avec votre main.
Alignez la Pédale Gauche (N° 83L) avec la
Capuchon de Manivelle Gauche (N° 45L) à 90 °.
Tournez le boulon de la pédale sur la Pédale
Gauche (N° 83L) dans le sens contraire des
aiguilles d'une montre aussi fermement que possible
avec votre main. Ensuite, utilisez la Clé Tricoise (N°
88) pour serrer et fixer.
Tournez l'Écrou de Nylon Gauche (N° 82L) dans le
sens des aiguilles d'une montre aussi fermement
que possible avec votre main. Utilisez la Clé
Tricoise (N° 88) pour maintenir le boulon de pédale
sur la Pédale Gauche (N° 83L) et utilisez la Clé
Tricoise (N° 68) pour tourner l'Écrou de Nylon
Gauche (N° 82L) dans le sens des aiguilles d'une
montre en même temps, jusqu'à ce qu'il soit serré
sur la Capuchon de Manivelle Gauche (N° 45L).
Alignez la Pédale Droite (N° 83R) avec la
Capuchon de Manivelle Droite (N° 45R) à 90 °.
Tournez le boulon de la pédale sur la Pédale Droite
(N° 83R) dans le sens des aiguilles d'une montre
aussi fermement que possible avec votre main.
Ensuite, utilisez la Clé Tricoise (N° 88) pour serrer
et fixer.
Tournez l'Écrou de Nylon Droite (N° 82R) dans le
sens contraire des aiguilles d'une montre aussi
fermement que possible avec votre main. Utilisez la
Clé Tricoise (N° 88) pour maintenir le boulon de
pédale sur la Pédale Droite (N° 83R) et utilisez la
Clé Tricoise (N° 68) pour tourner l'Écrou de Nylon
Droite (N° 82R) dans le sens contraire des aiguilles
d'une montre, jusqu'à ce qu'il est serré sur la
Capuchon de Manivelle Droite (N° 45R).
Retirer les 2 Vis (N° 72) et les 2 Rondelles (N° 71)
du Cadre Principal (N° 85) à l'aide de la Clé
Tricoise (N° 88). Fixer le Porte-bouteille (N° 70) au
Cadre Principal (N° 85) avec les 2 Vis (N° 72) et les
2 Rondelles (N° 71). Serrez et fixez avec la Clé
Tricoise (N° 88).
24
incorrect peut entraîner des
