elsner elektronik WS1000 Style Kurzanleitung Seite 2

Technische Daten Steuerung WS1000 Style
Gehäuse Glas, Kunststoff
Farben • Weiß/Grau
• Dunkelgrau/Schwarz
Montage Unterputz / Hohlwand
Maße Displayfront ca. 270 × 185 (B × H, mm),
Aufbautiefe ca. 9 mm,
Unterputzkasten ca. 254 × 171 × 85 (B × H × T,
mm)
Umgebungstemperatur Betrieb 0...+55°C, Lagerung -30...+70°C
Umgebungsluftfeuchtigkeit 5...95% rF, Betauung vermeiden
Betriebsspannung 230 V AC, 50 Hz
Leistungsaufnahme Bereitschaft max. 17 W
Belastbarkeit 230 V-Ausgänge:
Antriebs-Ausgänge pro Antriebs-Ausgang maximal 400 W,
insgesamt maximal 1,5 kW
Potenzialfreie Ausgänge (Modell PF):
pro Antriebs-Ausgang maximal 5 A / 230 V
Funkfrequenz Funk-Kanäle 868,2 MHz
Schutzart IP 20
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.

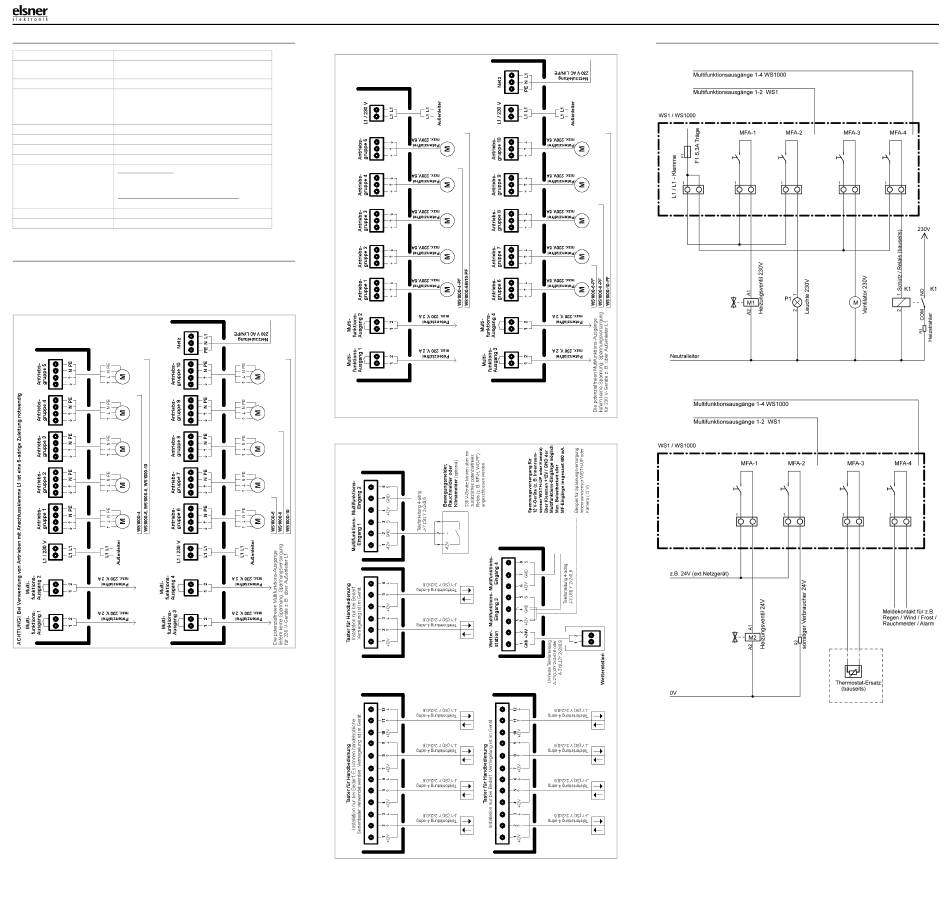

Anschlusspläne
Antriebs- und MF-Ausgänge WS1000 Style (60201-60204, 60206-
60209):
max. 400 W pro Antriebs-Ausgang,
insg. max. 1,5 kW für alle Antriebs-Ausgänge
Antriebs- und MF-Ausgänge WS1000 Style-PF (60214):
pro Antriebs-Ausgang max. 5 A / 230 V
An den Antriebs-Ausgängen dürfen Motoren mit unterschiedlichen Spannungen
betrieben werden (230 V AC und Kleinspannungen SELV). Die Kleinspanungs-An-
triebe entsprechen dann noch den SELV-Spezifikationen.
An nebeneinanderliegenden Multifunktions-Ausgängen (1 und 2 bzw. 3 und 4) dür-
fen 230 V und SELV nicht gemischt werden. Ein gemischter Anschluss entspricht
nicht den SELV-Spezifikationen. Hier sind entweder 230 V oder Schutz-Kleinspan-
nungen zulässig.
Es ist z. B. möglich an den MF-Ausgängen 1 und 2 SELV anzuschließen und an den
MF-Ausgängen 3 und 4 230 V (oder umgekehrt).
Eingänge bei WS1000:
Montage WS1000 Style • Stand: 30.06.2020 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Montage WS1000 Style
Anschlussbeispiele für Multifunktions-Ausgänge
230 V-Verbraucher an MF-Ausgängen anschließen
Niederspannungs-Verbraucher und potenzialfreie Kontakte an MF-
Ausgängen anschließen
2
