2. R-32FBST German OM

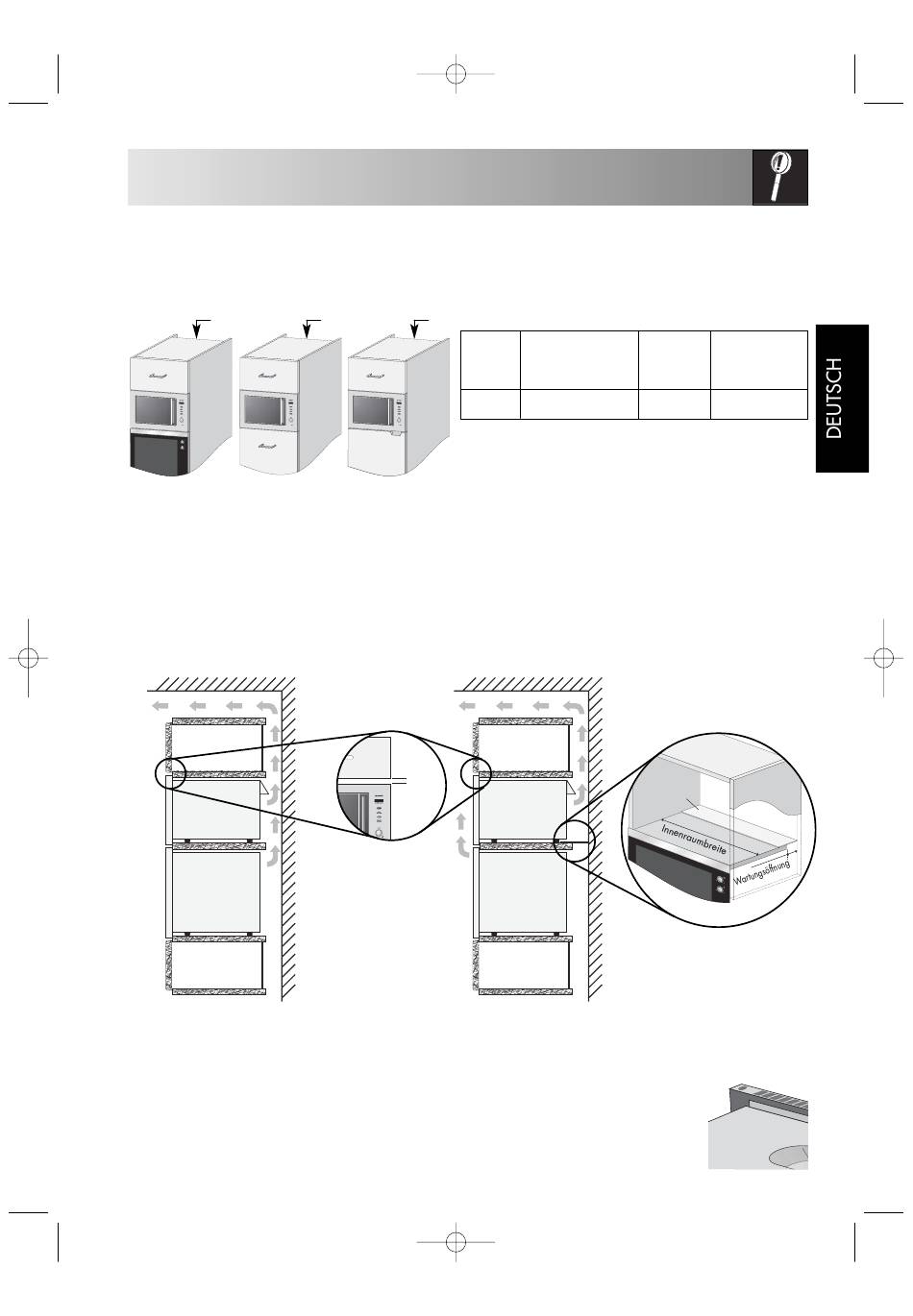

INSTALLIERUNG DES GERÄTS
1. Entfernen Sie die gesamte Verpackung und überprüfen Sie das Gerät auf eventuelle Beschädigungen.
Abluftkanal
Position A
Backofen
2. Wird das Mikrowellengerät über einem konventionellen Backofen (Position A) oder Kühlschrank (Position C)
installiert, müssen Zuluft- und Abluftanforderungen dieser Geräte anhand der Installationsanleitung des
betreffenden Geräts bestimmt werden.
Ein Kühlschrank benötigt einen Abzug zur Ableitung warmer Luft von der Rückseite. Die Installation ist wie in
Abbildung 1 dargestellt vorzunehmen.
Bei einem herkömmlichen Backofen entweicht warme Luft von der Vorderseite. Die Installation ist wie in
Abbildung 2 dargestellt vorzunehmen. Wird das Mikrowellengerät über einem konventionellen Backofen
installiert, ist die mit dem Mikrowellengerät zusammen gelieferte Mylarplatte wie in Abbildung 3 dargestellt
anzubringen. Auf diese Weise wird verhindert, dass warme Luft aus dem Mikrowellengerät vom
konventionellen Backofen eingesogen wird.
Abbildung 1
Mikrowellen-
gerät
Kühlschrank
3. Fügen Sie das Gerät langsam und ohne Gewalt in den Einbauschrank ein, bis der vordere Rahmen des
Gerätes einen fugenlosen Abschluss mit der vorderen Öffnung des Schrankes bildet.
4. Achten Sie darauf, dass das Gerät stabil ist und gerade steht. Stellen Sie sicher, dass ein Abstand von 5 mm zwischen
der darüber befindlichen Schranktür und dem Oberteil des Rahmens eingehalten wird (siehe Abbildung 4).
5. Das Gerät mit den mitgelieferten Schrauben befestigen. Die Befestigungspunkte befinden sich
an den oberen und unteren Ecken des Gerätes (siehe Abbildung, Punkt 9 auf Seite 8).
6. Es muss unbedingt sichergestellt werden, dass das Produkt gemäß den Anweisungen der
vorliegenden Bedienungsanleitung sowie gemäß den Installationsanleitungen des Herstellers
des konventionellen Backofens bzw. Kühlschranks installiert wird.
30/06/2004
15:50
Page 15
Wenn Sie den Mikrowellengerät in Position A, B oder C einbauen:
Abluftkanal
Position B
Position C
Kühlschrank
Abbildung 4
5 mm
AUFSTELLANWEISUNGEN
Abluftkanal
Position
Nischengröße
B
T
A, B + C 562-568x550x380
Abmessungen in (mm)
HINWEIS: Montieren Sie die Mikrowelle in einer Entfernung
von etwa 85 cm oder mehr vom Boden entfernt.
Abbildung 2
Mikrowellen-
gerät
Backofen
15
Abluftkanal
Abstand
H
(min)
zwischen Schrank
& Decke
45
100
Abbildung 3
Mylarplatte
