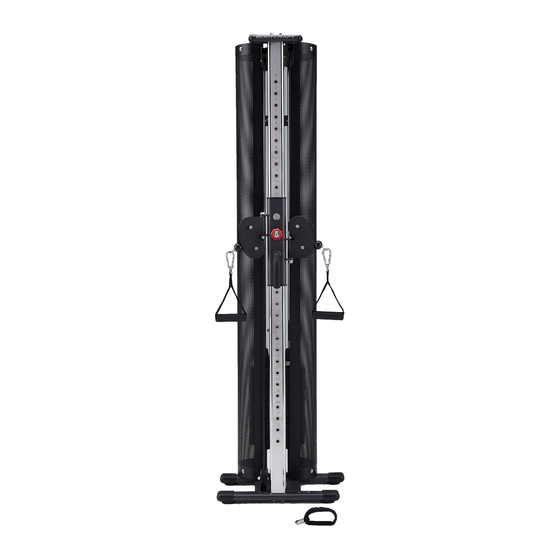

- Seite 1 Montage- und Bedienungsanleitung BCCABLEPULL.01.02 Kabelzugstation BC-CABLE-PULL...
- Seite 2 Cable Pull Station...
- Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein BodyCraft-Gerät entschieden haben. BodyCraft Equipment überzeugt mit Multifunktionalität und exzellenter Verarbeitung und zählt auch in Sachen Innovation und Technik zu den hochwertigsten Fitnessgeräten für den Heimbedarf. BodyCraft Kraftstationen z.B.
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINE INFORMATIONEN 1.1 Technische Daten 1.2 Persönliche Sicherheit 1.3 Aufstellort MONTAGEHINWEISE, WARTUNG UND PFLEGE 2.1 Allgemeine Hinweise 2.2 Störungen und Fehlerdiagnose 2.3 Wartungs- und Inspektionskalender MONTAGEANLEITUNG 3.1 Packungsinhalt 3.2 Montageanleitung GARANTIEINFORMATIONEN ENTSORGUNG ZUBEHÖRBESTELLUNG ERSATZTEILBESTELLUNG 7.1 Service-Hotline 7.2 Seriennummer und Modellbezeichnung 7.3 Teileliste 7.4 Explosionszeichnung Cable Pull Station... -
Seite 5: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Gewicht und Maße: Artikelgewicht (brutto, inkl. Verpackung): Paket 1 von 2: 28,2 kg Paket 2 von 2: 28,2 kg Artikelgewicht (netto, ohne Verpackung): Paket 1 von 2: 25,9 kg Paket 2 von 2: 24,8 kg Gewichtsblock in kg: 63 kg Verpackungsmaße Kartons (L x B x H): Paket 1 von 2: 77,5 cm x 52,7 cm x 16,8 cm Paket 2 von 2: 207,7 cm x 29,5 cm x 15,9 cm... -
Seite 6: Persönliche Sicherheit
Persönliche Sicherheit Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 7: Aufstellort
Aufstellort Das Gerät kann nur in einem Gebäude, in ausreichend temperierten und trockenen Räumen (Umgebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig. Lagern Sie das Gerät nur in Umgebungen mit einer Umgebungstemperatur zwischen 5°C und 45°C. -
Seite 8: Montagehinweise, Wartung Und Pflege
MONTAGEHINWEISE, WARTUNG UND PFLEGE Allgemeine Hinweise Bitte prüfen Sie, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Transportschäden vorliegen. Bei Beanstandungen ist unmittelbar der Hersteller zu kontaktieren. Einige Schrauben und Muttern sind bereits vormontiert, um den Aufbau so einfach wie möglich zu machen. -
Seite 9: Störungen Und Fehlerdiagnose
Störungen und Fehlerdiagnose Das Gerät durchläuft in der Produktion regelmäßig Qualitätskontrollen. Dennoch können Störungen oder Fehlfunktionen am Gerät auftreten. Häufig sind Einzelteile für diese Störungen verantwortlich, ein Austausch ist meist ausreichend. Die vier häufigsten Fehler und deren Behebung entnehmen Sie bitte aus folgender Übersicht. Sollte das Gerät dennoch nicht ordnungsgemäß funktionieren, wenden Sie sich an den Vertragspartner. -
Seite 10: Montageanleitung
MONTAGE Packungsinhalt Der Packungsinhalt besteht aus den in der Abbildung dargestellten Teilen. Sollte ein abgebildetes Teil fehlen, wenden Sie sich an den Vertragspartner. (1) B A S E (2) TOP F R A ME F R A ME (6) WE IG HT S HR OUD (9) DOUB L E (10) B R A C K E T (8) S WIV E L... - Seite 11 Schrauben Bezeichnung (Eng) Anz. 1/2" X 4-1/4" HE X B OLT 1/2" X 4-1/4" Hex Bolt 3/8" X 3" HE X B OLT 3/8" X 3" Hex Bolt 3/8" X 2-3/4" HE X B OLT 3/8" X 1-3/4" HE X B OLT 3/8"...
-
Seite 12: Montageanleitung
Montageanleitung Sehen Sie sich vor dem Aufbau alle dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. Schritt 1 Hinweis: Werkzeuge für die Wandmontage werden benötigt. Schrauben erst festziehen, wenn das Gerät aufgebaut ist. 1. Entfernen Sie die vier ovalen Endkappen (20) am dem Hauptrahmen (1). - Seite 13 Schritt 2 1. Bohren Sie mit einer Handbohrmaschine Löcher in die Wand, siehe Abbildung.
- Seite 14 Schritt 3: Explosionszeichnung Cable Pull Station...
- Seite 15 Schritt 3: Aufbau 1. Befestigen Sie den vorderen Stützrahmen (3) mit zwei 3/8“ x 1“ Schrauben (33) und zwei 3/8“ Federscheiben (37) am Hauptrahmen (1). 2. Befestigen Sie zwei schwenkbare Umlenkrollengehäuse (8) mit zwei 1/2“ x 4-1/4“ Sechskantschrauben (29), vier 1/2“ Unterlegscheiben (36) und zwei 1/2“ Nylonmuttern (40) am Kabelhöhenversteller (7).
- Seite 16 Schritt 4 1. Entfernen Sie die zwei ovalen Kappen (21) am oberen Rahmen (2). Befestigen Sie den oberen Rahmen (2) mit zwei 3/8“ x 1“ Schrauben (33) und zwei 3/8“ Federscheiben (37) am vorderen Stützrahmen (3). 2. Schieben Sie die Plastikhalterungen der Führungsstange (15) in den oberen Rahmen (2).
-
Seite 17: Explosionszeichnung
Schritt 5: Explosionszeichnung (25) C A B L E F ig.1 F ig.2 C 4,C 6 C 1,C 9 IMP OR TANT C 2,C 3,C 5,C 7... - Seite 18 Schritt 5 1. Schrauben Sie die doppelte Umlenkrollenhalterung (9) in die obere Platte (12) mit der Wahlstange (11) – 10 Umdrehungen (2cm). Siehe Abbildung C4 und C6. 2. Stecken Sie das Ballende des Kabels (25) in die vordere, rechte Seite des schwenkbaren Umlenkrollengehäuses (8) und ziehen Sie es von oben raus.
- Seite 19 Schritt 6 1. Befestigen Sie die Gewichtsabdeckungen (6) mit acht 5/16“ Unterlegscheiben (38) und acht 5/16“ x 1/2“ Schrauben (34) am oberen Rahmen (2) und am Hauptrahmen (1). Achten Sie darauf, die Schrauben noch nicht im Rahmen festzuziehen, um sicherzustellen, dass alle Bohrungen übereinstimmen.
- Seite 20 Der Aufbau ist beendet! Bitte befolgen Sie folgende Schritte vor Nutzung des Gerätes: 1. Achten Sie darauf, dass alle Schrauben fest angezogen sind. 2. Achten Sie auf den korrekten Sitz aller Kabel in den Umlenkrollenführungen. Ein an Stahl reibendes Kabel löst die Nylonverkleidung, macht die Garantie nichtig und ein Ersatz bzw. eine Reparatur werden benötigt.
-
Seite 21: Garantieinformationen
GARANTIEINFORMATIONEN Trainingsgeräte von BodyCraft unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik- Hotline zur Verfügung. -
Seite 22: Garantiebedingungen
Garantie-Service Während der Garantiezeit werden Geräte, die aufgrund von Material- oder Fabrikationsfehlern De- fekte aufweisen, nach unserer Wahl repariert oder ersetzt. Ausgetauschte Geräte oder Teile von Ge- räten gehen in unser Eigentum über. Die Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch setzen sie eine neue Garantie in Gang. -
Seite 23: Entsorgung
ENTSORGUNG Dieses Gerät darf am Ende seiner Lebensdauer nicht über den normalen Haushalts- müll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nähere Informatio- nen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß... -
Seite 24: Ersatzteilbestellung
10:00 - 17:00 Seriennummer und Modellbezeichnung Machen Sie die Seriennummer vor dem Aufbau Ihres Gerätes auf dem weißen Aufkleber ausfindig und tragen Sie sie in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Modellbezeichnung: BodyCraft Kraftstation Cable Pull Station Cable Pull Station... -
Seite 25: Teileliste
Teileliste Bezeichnung (ENG) Anz. Nr. Bezeichnung (ENG) Anz. BASE FRAME HOLLOW TOP FRAME HANDLE GRIP FRONT UPRIGHT FRAME CABLE REAR UPRIGHT FRAME KNOB GUIDE ROD BUSHING WEIGHT SHROUD 5/16" X 2" HAND SET (For Wall) CABLE HEIGHT ADJUSTER 1/2" X 4-1/4" HEX BOLT SWIVEL PULLEY HOUSING 3/8"... -
Seite 26: Explosionszeichnung
Explosionszeichnung 38 34 Cable Pull Station... -
Seite 27: Haftungsausschluss
HAFTUNGSAUSSCHLUSS Bodycraft is a division of Recreation Supply Inc. 7699 Green Meadows Drive Lewis Center, OH 43035 Produkt und Handbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden. Auf dieser Webseite finden Sie eine detaillierte Übersicht inkl. Anschrift und Öffnungszeiten für alle Fitness Fachmärkte der Sport-Tiedje Group im In- sowie im Ausland. - Seite 28 Kabelzugstation...
