Installation Bildschirm - ELRO Pro PV40-P1M1 Bedienungsanleitung

Befestigung über Türpfosten/Rahmen
Aufgepasst, falls Sie durch Holz bohren müssen, können Sie am Besten einen Bohrer mit einen
Durchmesser benutzen, der übereinstimmt mit dem Durchmesser des Kabels der Plug & Play
Stecker.

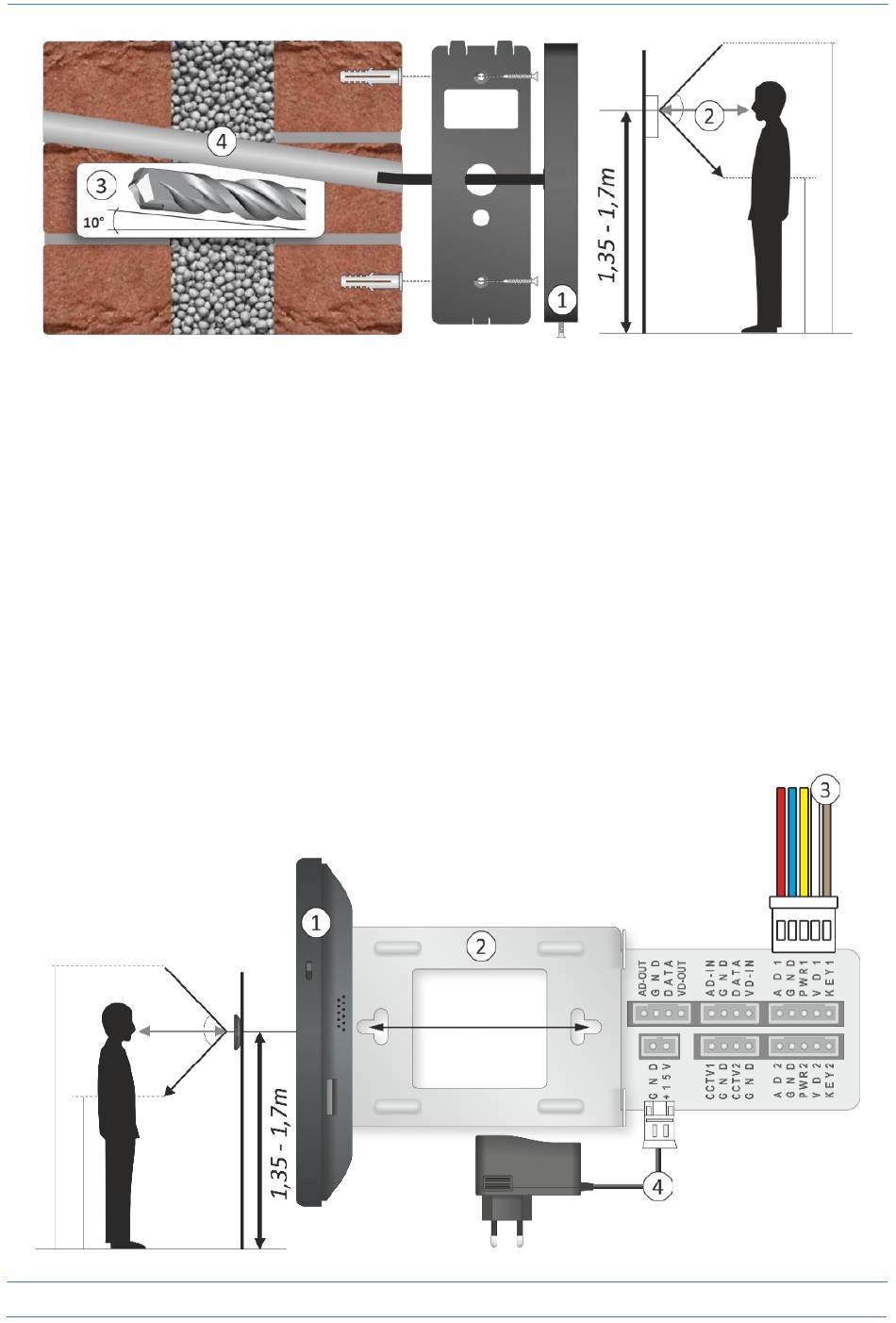

5. Installation Bildschirm

Die optimale Befestigungshöhe (1) des Bildschirms, die Größe Ihrer Familienmitglieder in Acht
nehmend, liegt zwischen 1,35 und 1,70 Meter.
1. Befestigen Sie den Montagebügel (2) an der von Ihnen gewählten Stelle und Höhe.
2. Verbinden Sie das Verlängerungskabel des Klingelknopfes mit dem Bildschirm am Anschluss
rechts oben (3).
3. Stecken Sie den Adapter in den Anschluss links unten am Bildschirm (4) und in eine Steckdose.
4. Schieben Sie den Bildschirm vorsichtig (beachten Sie die Kabel!) mit den 4 Schlitzen auf der
Rückseite, über die Haken des Montagebügels.
- 4 -
AD1 = Rot
GND = Blau
PWR1 = Gelb
VD1 = Weiß
KEY1 = Braun
